مشخصات فنی
| ولتاژ تغذیه | 220 ولت |
|---|
| نوع کد | لرنینگ |
|---|
| فرکانس کاری | 433 مگاهرتز |
|---|
| تعداد کانال | 5 کانال |
|---|
| حافظه گیرنده | 80 ریموت |
|---|
| برد ریموت | 50 تا 70 متر (بسته به محیط اطراف) |
|---|
| نوع محصول | مدار کرکره ساید |
|---|
| کشور سازنده | چین |
|---|
| برند سازنده | بتا |
|---|
| مدل | بدون ریموت با کد لرنینگ 433 مگاهرتز, با دو عدد ریموت کد لرنینگ 433 مگاهرتز |
|---|
| خروجی فلاشر | ندارد |
|---|
| خروجی چشمی | دارد |
|---|
| خروجی قفل برقی | ندارد |
|---|
| قابلیت برق اضطراری | ندارد |
|---|
| کلاس حفاظت | IP44 |
|---|
| رنگ | خاکستری |
|---|
| مقدار گارانتی | 18 ماه |
|---|

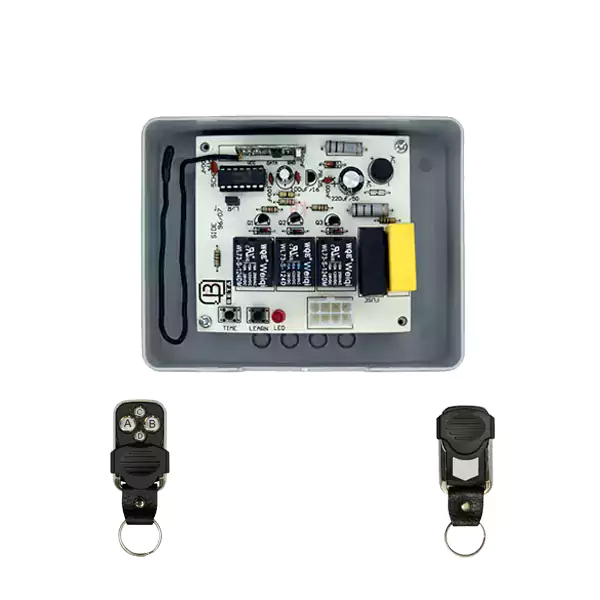

بررسی اجمالی مرکز کنترل کرکره موتور ساید پنج کانال
مرکز کنترل کرکره موتور ساید 5Ch جهت کنترل موتور کرکره ساید طراحی شده است که قابلیت کار با ریموت لرنینگ در دو مد 433 را دارد.از امکانات این دستگاه می توان به قابلیت تنظیم مدت زمان عملکرد موتور و کددهی لیمیت سوییچ جهت تشخیص مانع در هنگام بسته شدن انواع موتور توبولار کرکره برقی و حفظ تنظیمات انجام شده در هنگام قطع برق اشاره کرد.برای بسیاری از نمونه ها می توان این محصول را نصب و استفاده نمود.یکی از مزیت های آن داشتن قاب و جعبه باکس محافظ است که به راحتی برای روی دیوار و بسیاری از مکان های دیگر قابلیت جادهی و نصب را دارد.پس از سیم بندی صحیح دستگاه طبق نقشه مرکز کنترل به موارد زیر توجه داشته باشید
LED مرکز کنترل پس از روشن شدن چند چشمک سریع زده سپس در حالت کارکرد عادی قرار می گیرد.مرکز کنترل دارای دو روش عملکرد -5CH و یا -1CH است.
مد 5 کانال:در این مد برای بالا بردن پایین آوردن و همچنین ایست کردن کرکره فقط یکی از دکمه های روی ریموت کنترل بتا که با مرکز کنترل لرنشده است استفاده میشود. در این حالت دکمه ریموت به صورت بالا ،ایست پایین عمل خواهد کرد.
مد 1 کانال:در این مد مرکز کنترل با سه دکمه ریموت کنترل عمل خواهد کرد. به این ترتیب که دکمه های B جهت بالا بردن Up A (جهت پایینآوردن (Down (و C به عنوان ایست Stop (عمل خواهند کرد
قابلیت های مدار:
تنظیم زمان عملکرد موتور
تغذیه ورودی 220 ولتی
قابلیت حفظ برنامه ریزی ریموت های لرن شده هنگام قطع برق
قابلیت اتصال لیمیت سوئیچ الکترونیکی جهت تشخیص مانع در
هنگام بسته شدن کرکره
نوع ریموت 433 لرنینگ
قابلیت انتخاب عملکرد مرکز کنترل به صورت 5کانال و یا 1 کانال
نحوه نصب و راه اندازی:
ابتدا کرکره را تا انتها پایین آورده و دکمه TIME روی مرکز کنترل را 0.5 ثانیه فشار داده و رها کنید LED شروع به چشمک زدن سریع میکند.اگر دستگاه در مد -5CH باشد دکمه ریموتی که به مرکز کنترل لرن شده را یک بار فشار دهید تا کرکره کاملاً بالا برود، پس از آن که کرکره کامل باز شددکمه ریموت را یک بار دیگر فشار دهید. چنانچه دستگاه در مد -1CH باشد جهت بالا بردن دکمه UP)B را یکبار فشار دهید بعد از باز شدن کامل کرکره دکمه ریموت (Stop (را یکبار فشار دهید.این فاصله زمانی ثبت شده و همیشه پس از طی این زمان برق موتور قطع میشود.تذکر تعیین مدت زمان عملکرد موتور فقط و فقط برای حفاظت از موتور انجام می شود و حتماً می بایست میکرو سوئیچ موتور نیز برای حفاظت بیشتر تنظیم گردد
