فلاشر جک پارکینگ یا چراغ هشدار جک پارکینگ یکی از تجهیزات کاربردی در سیستم اتوماسیون درب ورودی است که با ایجاد نور چشمکزن، شروع یا ادامه حرکت درب را به افراد حاضر در محوطه اطلاع میدهد. این قطعه معمولاً در قسمت قابل مشاهده ورودی ساختمان، روی دیوار، ستون، پایه یا بدنه تجهیزات نصب میشود و توسط مدار کنترل جک مدیریت میگردد. استفاده از فلاشر مناسب، علاوه بر افزایش آگاهی افراد از وضعیت درب، باعث میشود حرکت اتوماتیک درب برای رانندگان، عابران و سایر افراد حاضر در مسیر قابل تشخیصتر باشد.
در ساختار کلی جک پارکینگ، فلاشر در کنار تجهیزاتی مانند مدار فرمان، ریموت کنترل، گیرنده، فتوسل، آنتن و موتور قرار میگیرد. مدار کنترل معمولاً هنگام دریافت فرمان باز شدن یا بسته شدن درب، خروجی مربوط به چراغ هشدار را فعال میکند. به همین دلیل، فلاشر یک چراغ معمولی نیست و هنگام انتخاب آن باید مشخصات الکتریکی و نوع خروجی مدار کنترل جک مورد توجه قرار گیرد.
فلاشرهای مورد استفاده در سیستمهای درب اتوماتیک در مدلهای مختلفی تولید میشوند. بعضی مدلها دارای لامپ LED، برخی دارای چراغهای چندحالته و بعضی مدلهای جدیدتر دارای طراحی کممصرف و بدنه مقاوم در برابر شرایط محیطی هستند. همچنین بسته به برند و مدل جک، فلاشر میتواند با ولتاژهای مختلفی مانند 12، 24 یا 230 ولت کار کند. بنابراین بررسی دیتاشیت محصول و مشخصات مدار فرمان قبل از خرید اهمیت زیادی دارد. برای نمونه، در محصولات اتوماسیون برند CAME نمونههایی از فلاشر LED با بازه تغذیه 24 ولت AC/DC تا 230 ولت AC ارائه شده است. همچنین برخی مدارهای فرمان این شرکت خروجی مشخصی برای چراغ چشمکزن در نظر گرفتهاند. :contentReference[oaicite:0]{index=0}
فلاشر جک پارکینگ چیست؟
فلاشر جک پارکینگ یک چراغ هشداردهنده است که هنگام فعال شدن سیستم اتوماتیک درب، به صورت چشمکزن یا طبق الگوی مشخص روشن میشود. مهمترین وظیفه آن اطلاعرسانی بصری درباره فعالیت سیستم درب اتوماتیک است. زمانی که راننده فرمان باز شدن درب را با ریموت ارسال میکند، مدار فرمان میتواند همزمان با فعال کردن موتور، فلاشر را نیز روشن کند. این چراغ معمولاً تا پایان عملیات باز و بسته شدن یا بر اساس تنظیمات کنترلر فعال باقی میماند.
در بعضی سیستمها، فلاشر فقط هنگام حرکت درب روشن میشود و در برخی مدلها امکان تعریف حالتهای مختلف هشدار وجود دارد. این قابلیتها به طراحی مدار فرمان و نوع فلاشر بستگی دارد. بنابراین نمیتوان عملکرد یکسانی را برای تمام مدلهای فلاشر جک پارکینگ در نظر گرفت.
اهمیت استفاده از فلاشر در جک پارکینگ
حرکت خودکار درب پارکینگ ممکن است برای افرادی که در نزدیکی ورودی قرار دارند قابل تشخیص نباشد. بهخصوص در ساختمانهایی که درب به سمت معبر یا مسیر عبور خودرو باز میشود، یک چراغ هشدار قابل مشاهده میتواند شروع حرکت سیستم را به شکل واضحتری اعلام کند.
فلاشر در کنار فتوسل و سایر تجهیزات ایمنی استفاده میشود، اما نباید آن را جایگزین تجهیزات ایمنی مانند فتوسل یا سنسورهای تشخیص مانع دانست. فلاشر وظیفه اطلاعرسانی بصری دارد، در حالی که فتوسل برای تشخیص وجود مانع در مسیر طراحی شده است. بنابراین در یک سیستم استاندارد اتوماسیون درب، هر یک از این تجهیزات نقش متفاوتی دارند.
انواع فلاشر جک پارکینگ

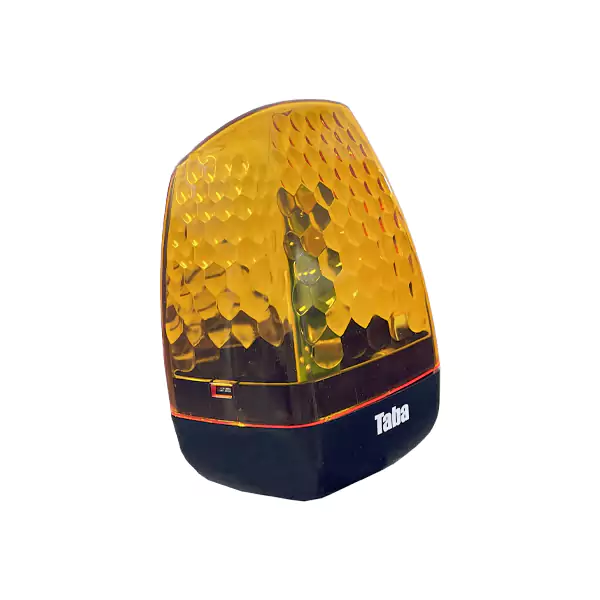

فلاشر LED جک پارکینگ
فلاشرهای LED از رایجترین انواع چراغ هشدار در سیستمهای جدید اتوماسیون درب هستند. LEDها معمولاً مصرف انرژی پایینی دارند و میتوانند نور مناسبی برای دیده شدن در محیط ایجاد کنند. به دلیل طول عمر مناسب و امکان طراحی فشرده، استفاده از LED در چراغهای هشدار درب اتوماتیک بسیار متداول شده است.
برخی فلاشرهای LED دارای مدار داخلی هستند و میتوانند مستقیماً با خروجی مشخص مدار کنترل کار کنند. در چنین محصولاتی، مدار الکترونیکی داخلی وظیفه ایجاد حالت چشمکزن را بر عهده دارد. در مدلهای دیگر، مدار کنترل جک وظیفه ایجاد پالس یا فرمان چشمکزن را بر عهده میگیرد.

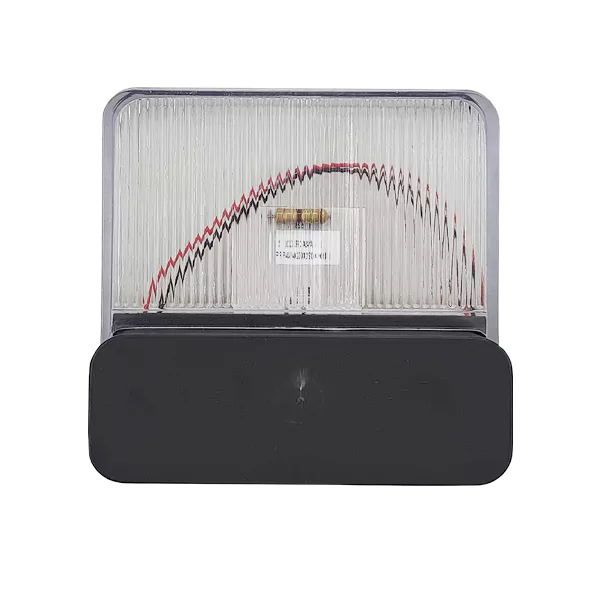

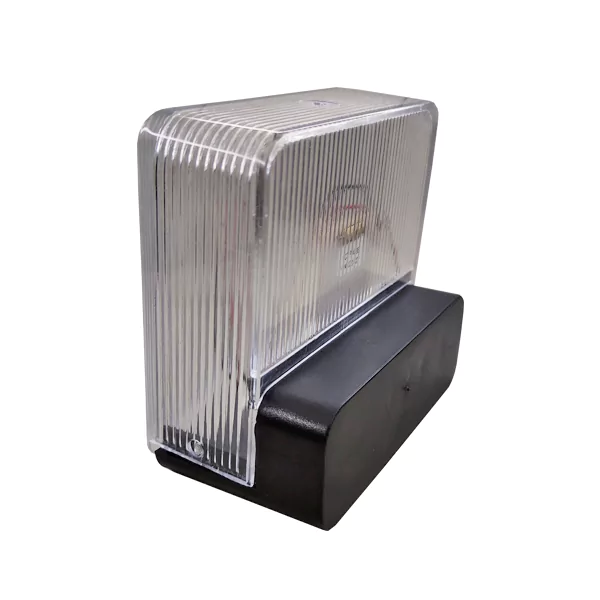

فلاشر 24 ولت جک پارکینگ
فلاشرهای 24 ولت در بسیاری از سیستمهای اتوماسیون مورد استفاده قرار میگیرند. این مدلها باید با نوع خروجی مدار فرمان سازگار باشند؛ زیرا 24 ولت AC و 24 ولت DC از نظر نوع تغذیه یکسان نیستند و هر فلاشر الزاماً برای هر دو نوع جریان طراحی نشده است.
در برخی سیستمهای جک پارکینگ، خروجی تجهیزات جانبی 24 ولت برای تغذیه لوازمی مانند فتوسل، گیرنده یا چراغهای هشدار در نظر گرفته میشود. برای نمونه، در مستندات فنی برخی کنترلرهای CAME خروجیهای 24 ولت برای تجهیزات جانبی و خروجی جداگانه برای فلاشر تعریف شده است. :contentReference[oaicite:1]{index=1}

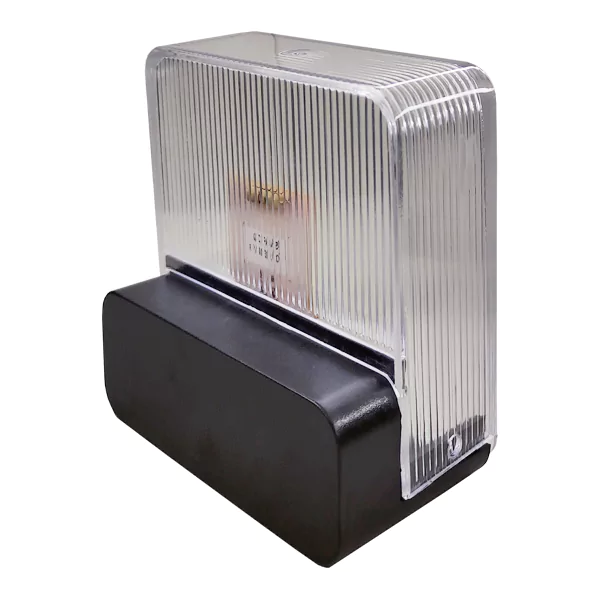

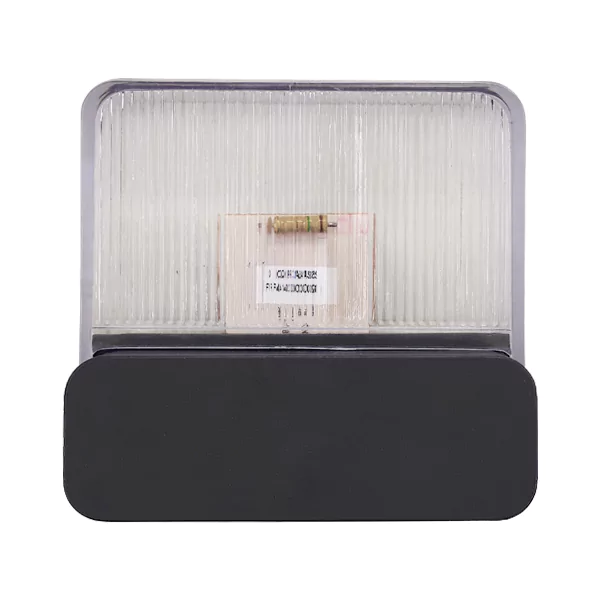

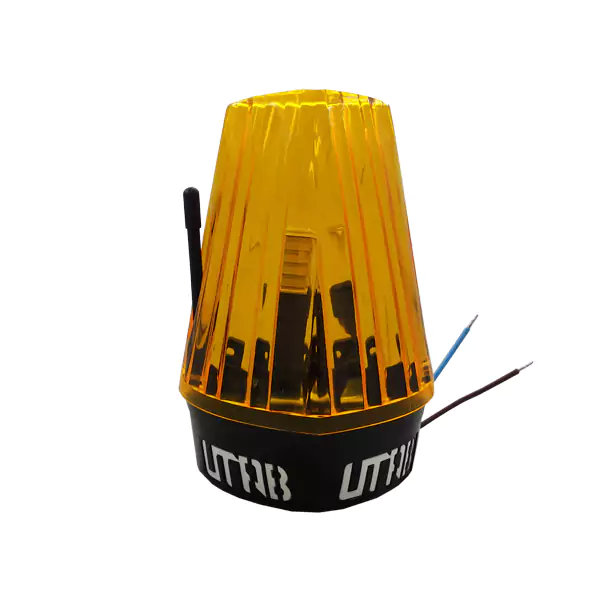

فلاشر 220 یا 230 ولت
برخی جکها و مدارهای کنترل از فلاشرهای متصل به برق شهر استفاده میکنند. در این حالت، مشخصات ولتاژ و توان مجاز خروجی مدار فرمان اهمیت ویژهای دارد. برای مثال، در برخی مدارهای CAME خروجی فلاشر برای چراغ هشدار 230 ولت با محدودیت توان مشخص تعریف شده است. :contentReference[oaicite:2]{index=2}
هنگام استفاده از فلاشر 220 یا 230 ولت باید نصب توسط فرد متخصص انجام شود؛ زیرا این بخش با ولتاژ خطرناک برق شهر در ارتباط است. استفاده از فلاشر با توان بیشتر از ظرفیت خروجی کنترلر نیز میتواند به مدار فرمان آسیب برساند.
تفاوت فلاشر جک پارکینگ با چراغ معمولی
فلاشر برای عملکرد هماهنگ با سیستم اتوماسیون درب طراحی شده است. چراغ معمولی ممکن است فقط روشن و خاموش شود، اما فلاشر جک میتواند هنگام حرکت درب به صورت چشمکزن عمل کند. برخی مدلها نیز دارای مدار الکترونیکی داخلی هستند که الگوی چشمکزدن را ایجاد میکند.
بنابراین استفاده از یک لامپ معمولی به جای فلاشر استاندارد همیشه راهکار مناسبی نیست. مدار کنترل جک ممکن است خروجی خاصی برای فلاشر داشته باشد و مشخصات آن خروجی از نظر ولتاژ و توان باید با چراغ مورد استفاده مطابقت داشته باشد.
مهمترین مشخصات فنی هنگام خرید فلاشر جک پارکینگ
هنگام انتخاب فلاشر مناسب، چند مشخصه باید بررسی شود. اولین مورد ولتاژ کاری است. فلاشر باید دقیقاً برای ولتاژ خروجی مدار کنترل طراحی شده باشد. سپس باید نوع جریان یعنی AC یا DC، توان مصرفی، نوع لامپ، نحوه اتصال، ابعاد، نوع پایه و درجه حفاظت بدنه بررسی شود.
- ولتاژ کاری: مانند 12، 24 یا 230 ولت، مطابق مشخصات محصول.
- نوع جریان: AC، DC یا مدلهای سازگار با هر دو، طبق دیتاشیت.
- نوع منبع نور: LED یا فناوریهای دیگر.
- توان مصرفی: باید کمتر یا مساوی ظرفیت خروجی مجاز کنترلر باشد.
- درجه حفاظت: برای نصب فضای بیرونی اهمیت زیادی دارد.
- روش نصب: دیواری، پایهدار یا نصب روی بدنه تجهیزات.
- رنگ و شدت نور: برای افزایش قابلیت مشاهده در محیط.
- سازگاری با مدار فرمان: یکی از مهمترین معیارهای انتخاب.
درجه حفاظت IP در فلاشر جک پارکینگ
بسیاری از فلاشرهای جک پارکینگ در فضای بیرونی نصب میشوند و در معرض گردوغبار، باران، رطوبت و تغییرات دما قرار دارند. به همین دلیل درجه حفاظت IP بدنه اهمیت زیادی دارد. عدد اول کد IP میزان حفاظت در برابر ورود اجسام جامد و گردوغبار و عدد دوم میزان حفاظت در برابر نفوذ آب را مشخص میکند.
برای نصب در فضای باز باید محصولی انتخاب شود که درجه حفاظت آن با شرایط محل نصب تناسب داشته باشد. به عنوان نمونه، در محصولات اتوماسیون CAME نمونههایی از تجهیزات دارای IP44 یا IP54 مشاهده میشود؛ البته درجه حفاظت دقیق باید برای مدل فلاشر مورد نظر از دیتاشیت همان محصول بررسی شود. :contentReference[oaicite:3]{index=3}
فلاشر جک پارکینگ برای فضای باز
اگر فلاشر روی ستون ورودی ساختمان، دیوار پارکینگ یا محوطه بیرونی نصب شود، انتخاب مدل مناسب فضای باز اهمیت ویژهای دارد. بدنه باید در برابر شرایط محیطی مقاومت کافی داشته باشد و محل ورود کابل نیز به شکل مناسبی آببندی شود.
همچنین محل نصب باید به گونهای باشد که نور فلاشر از مسیرهای مختلف قابل مشاهده باشد. نصب چراغ در نقطهای که توسط دیوار، تابلو، درخت یا سایر تجهیزات پوشانده شود، کارایی هشدار بصری آن را کاهش میدهد.
فلاشر جک پارکینگ چگونه کار میکند؟
هنگامی که فرمان باز یا بسته شدن درب صادر میشود، مدار کنترل جک وضعیت سیستم را بررسی کرده و موتور را فعال میکند. در همین زمان، خروجی فلاشر نیز فعال میشود. چراغ با دریافت ولتاژ مناسب، روشن یا چشمکزن میشود و تا پایان فرآیند طبق منطق مدار کنترل به فعالیت ادامه میدهد.
در برخی سیستمها فلاشر مستقیماً از خروجی کنترلر تغذیه میشود و در برخی مدلها ممکن است ساختار داخلی فلاشر وظیفه ایجاد چشمک را بر عهده داشته باشد. به همین دلیل هنگام تعویض فلاشر باید مشخص شود که مدار فرمان چه نوع خروجی را ارائه میدهد.
تفاوت فلاشر داخلی و خارجی جک پارکینگ
برخی سیستمهای اتوماسیون دارای چراغ هشدار داخلی هستند که داخل بدنه جک، کنترل باکس یا تجهیزات مربوط به سیستم قرار گرفته است. در مقابل، فلاشر خارجی روی دیوار یا قسمت قابل مشاهده ورودی نصب میشود.
فلاشر خارجی معمولاً دید بیشتری دارد و برای ساختمانهایی که ورودی از فاصله دور قابل مشاهده است گزینه مناسبی محسوب میشود. در سیستمهای حرفهای ممکن است چراغ هشدار بخشی از طراحی کلی تجهیزات باشد و امکان اتصال آن به مدار فرمان از طریق ترمینال اختصاصی فراهم شود.
نکات نصب فلاشر جک پارکینگ
نصب فلاشر باید بر اساس نقشه سیمکشی و دستورالعمل سازنده مدار کنترل انجام شود. ابتدا باید ترمینال مخصوص فلاشر روی برد شناسایی شود و سپس ولتاژ و نوع جریان خروجی بررسی گردد. اتصال سیمها بدون توجه به مشخصات ترمینال میتواند باعث خرابی فلاشر یا مدار فرمان شود.
در مدلهای 220 یا 230 ولت، رعایت اصول ایمنی برق ضروری است. همچنین مسیر کابل باید در برابر رطوبت و آسیبهای مکانیکی محافظت شود. بهتر است کابل فلاشر از مسیرهای استاندارد عبور داده شود و اتصالات در محل مناسب و ایمن قرار گیرند.
علت چشمک نزدن فلاشر جک پارکینگ چیست؟
اگر فلاشر روشن نمیشود یا به جای چشمک زدن دائماً روشن میماند، دلایل مختلفی ممکن است وجود داشته باشد. خرابی LED یا مدار داخلی فلاشر، قطعی سیم، شل شدن ترمینال، خرابی خروجی مدار فرمان، انتخاب فلاشر نامتناسب با نوع خروجی یا تنظیمات کنترلر از جمله موارد قابل بررسی هستند.
در برخی مدلها، مدار فرمان وظیفه چشمک زدن را انجام میدهد و در برخی دیگر، خود فلاشر دارای مدار چشمکزن داخلی است. بنابراین برای عیبیابی باید دفترچه فنی جک و فلاشر مورد نظر بررسی شود.
آیا فلاشر جک پارکینگ برای همه جکها قابل استفاده است؟
خیر. فلاشرها از نظر ولتاژ، نوع جریان، توان، نوع اتصال و قابلیتهای داخلی با یکدیگر تفاوت دارند. یک فلاشر 230 ولت را نباید به خروجی 24 ولت متصل کرد و برعکس. همچنین اگر خروجی مدار فرمان برای توان مشخصی طراحی شده باشد، استفاده از چراغی با توان بالاتر میتواند به برد آسیب وارد کند.
برخی برندها فلاشرهای اختصاصی برای محصولات خود تولید میکنند، در حالی که بعضی مدلها به صورت عمومی و با دامنه وسیع ولتاژ عرضه میشوند. برای نمونه، CAME در برخی محصولات خود فلاشرهای LED با بازه تغذیه 24 ولت AC/DC تا 230 ولت AC معرفی کرده است. :contentReference[oaicite:4]{index=4}
راهنمای انتخاب فلاشر مناسب جک پارکینگ
برای خرید فلاشر ابتدا مدل جک و مدار کنترل را مشخص کنید. سپس دفترچه یا دیتاشیت کنترلر را بررسی کنید تا ولتاژ، نوع جریان و توان خروجی فلاشر مشخص شود. پس از آن میتوان براساس محل نصب، میزان دید مورد نیاز، درجه حفاظت، طراحی ظاهری و نوع نور، محصول مناسب را انتخاب کرد.
اگر فلاشر برای تعویض قطعه خراب خریداری میشود، بهترین روش مقایسه مشخصات فلاشر قدیمی با محصول جدید است. عکس پلاک، مدل دقیق، ولتاژ و اطلاعات درجشده روی بدنه میتواند برای شناسایی محصول سازگار مفید باشد.
خرید فلاشر جک پارکینگ
در این دستهبندی میتوانید انواع فلاشر جک پارکینگ و چراغهای هشدار مورد استفاده در سیستمهای درب اتوماتیک را بررسی کنید. انتخاب فلاشر مناسب باید براساس نوع جک، مدل مدار کنترل، ولتاژ خروجی، توان، نوع نصب و شرایط محیطی انجام شود.
فلاشر اگرچه قطعهای کوچک در سیستم جک پارکینگ محسوب میشود، اما نقش مهمی در اعلام بصری حرکت درب دارد. انتخاب یک محصول سازگار و باکیفیت میتواند عملکرد پایدار سیستم را حفظ کرده و امکان مشاهده وضعیت فعال بودن درب را برای رانندگان و عابران افزایش دهد.
سوالات متداول درباره فلاشر جک پارکینگ
فلاشر جک پارکینگ چه کاربردی دارد؟
فلاشر با ایجاد نور چشمکزن، فعال شدن و حرکت سیستم درب اتوماتیک را به افراد حاضر در اطراف ورودی اطلاع میدهد.
آیا فلاشر برای همه جکهای پارکینگ مناسب است؟
خیر. ولتاژ، نوع جریان، توان و نوع خروجی مدار کنترل باید با مشخصات فلاشر مطابقت داشته باشد.
فلاشر 24 ولت بهتر است یا 230 ولت؟
هیچکدام به صورت مطلق بهتر نیستند. انتخاب باید براساس ولتاژ و نوع خروجی مدار فرمان جک پارکینگ انجام شود.
آیا فلاشر جک پارکینگ باید LED باشد؟
فلاشر LED به دلیل مصرف پایین و عمر مناسب گزینهای رایج است، اما مهمترین معیار، سازگاری محصول با مدار کنترل و شرایط نصب است.
آیا میتوان فلاشر خراب را با مدل دیگری تعویض کرد؟
بله، مشروط بر اینکه مدل جدید از نظر ولتاژ، نوع جریان، توان، روش اتصال و مشخصات عملکردی با مدار کنترل جک سازگار باشد.
چرا فلاشر جک پارکینگ روشن نمیشود؟
قطع شدن سیم، شل بودن ترمینال، خرابی فلاشر، خرابی خروجی مدار کنترل یا ناسازگاری ولتاژ از دلایل احتمالی هستند.
آیا فلاشر جایگزین فتوسل جک پارکینگ است؟
خیر. فلاشر وظیفه هشدار بصری دارد، در حالی که فتوسل برای تشخیص مانع و افزایش ایمنی حرکت درب استفاده میشود.
برای نصب فلاشر در فضای باز چه نکتهای مهم است؟
درجه حفاظت IP، مقاومت بدنه در برابر شرایط محیطی، آببندی محل ورود کابل و انتخاب محل مناسب برای دیده شدن نور باید بررسی شود.
فلاشر هنگام باز شدن درب باید چشمک بزند؟
در بسیاری از سیستمهای جک پارکینگ، فلاشر هنگام حرکت درب چشمک میزند، اما نحوه عملکرد دقیق به مدار فرمان و نوع فلاشر بستگی دارد.
آیا میتوان فلاشر را مستقیماً به برق شهر وصل کرد؟
فقط در صورتی که فلاشر برای برق شهر طراحی شده باشد و مدار و سیمکشی مربوطه نیز مطابق دستورالعمل سازنده باشد. اتصال مستقیم بدون بررسی مشخصات میتواند خطرناک باشد.
