چرخ دنده و گیربکس جک پارکینگ از مهمترین قطعات مکانیکی در سیستمهای اتوماسیون درب هستند و نقش اصلی را در انتقال نیرو از موتور به مکانیزم حرکت درب بر عهده دارند. عملکرد صحیح این قطعات مستقیماً با قدرت، سرعت، روانی حرکت، میزان صدای جک و دوام سیستم ارتباط دارد. در صورت فرسودگی یا آسیبدیدگی چرخدندهها و مجموعه گیربکس، ممکن است درب بهدرستی باز و بسته نشود، حرکت آن همراه با صدا و لرزش باشد یا موتور بدون انتقال مناسب نیرو کار کند.
در این دستهبندی، انواع چرخ دنده و گیربکس جک پارکینگ و قطعات مرتبط با انتقال نیرو برای سیستمهای مختلف جک پارکینگ قابل بررسی هستند. این قطعات میتوانند برای جکهای بازویی، جکهای ریلی، برخی سیستمهای کرکره و سایر تجهیزات اتوماسیون درب مورد استفاده قرار گیرند؛ البته سازگاری قطعه با برند، مدل و ساختار مکانیکی جک باید پیش از خرید بررسی شود.
گیربکس جک پارکینگ چیست؟
گیربکس مجموعهای از چرخدندهها، شفتها، یاتاقانها و قطعات مکانیکی است که وظیفه کاهش یا افزایش سرعت و انتقال گشتاور موتور به بخش خروجی را بر عهده دارد. موتور الکتریکی معمولاً با سرعت نسبتاً بالا کار میکند، در حالی که درب پارکینگ برای حرکت ایمن و کنترلشده به سرعت کمتر و گشتاور بیشتری نیاز دارد. گیربکس این تبدیل را انجام میدهد.
در بسیاری از جکهای پارکینگ، موتور و گیربکس در یک مجموعه موسوم به گیربکس موتور یا Gearmotor قرار گرفتهاند. در جکهای ریلی، خروجی گیربکس معمولاً به یک چرخدنده کوچک یا پینیون متصل است که با دنده شانهای نصبشده روی درب درگیر میشود. در نتیجه، چرخش موتور به حرکت خطی درب تبدیل میشود.
در جکهای بازویی، ساختار انتقال نیرو با توجه به طراحی دستگاه متفاوت است و مجموعه چرخدنده و گیربکس میتواند نیروی موتور را به بازوی مکانیکی منتقل کند. بنابراین شکل، تعداد، نسبت تبدیل و ابعاد چرخدندهها در مدلهای مختلف یکسان نیست.
چرا چرخ دنده جک پارکینگ اهمیت دارد؟
چرخدنده یکی از اجزای اصلی انتقال قدرت در جک پارکینگ است. هنگامی که موتور شروع به کار میکند، گشتاور از طریق محور و مجموعه چرخدندهها به خروجی منتقل میشود. هرگونه آسیب در دندانههای چرخدنده میتواند موجب کاهش راندمان انتقال نیرو یا ایجاد صدای غیرعادی شود.
دندانههای چرخدنده باید با قطعه مقابل خود بهدرستی درگیر شوند. کوچکترین اختلاف در مدول، تعداد دندانه، قطر، عرض یا شکل دندانه میتواند باعث درگیری نامناسب شود. به همین دلیل هنگام تعویض چرخدنده، صرفاً مشابه بودن ظاهری قطعه کافی نیست و باید مشخصات فنی و ابعاد قطعه با نمونه اصلی مطابقت داشته باشد.
پینیون جک پارکینگ چیست؟
پینیون یا چرخدنده خروجی یکی از قطعات مهم در جکهای ریلی است. این قطعه روی محور خروجی گیربکس قرار گرفته و با دنده شانهای یا Rack که روی درب نصب شده است درگیر میشود. با چرخش پینیون، دنده شانهای در یک جهت حرکت کرده و درب را باز یا بسته میکند.
در دیتاشیت و دفترچه برخی جکهای ریلی، مشخصات پینیون با تعداد دندانه و مدول اعلام میشود. برای نمونه، در مستندات فنی برخی مدلهای FAAC و BFT، مشخصات پینیون، نسبت کاهش گیربکس، گشتاور و سرعت خروجی بهصورت جداگانه ارائه شده است. این موضوع نشان میدهد که انتخاب پینیون باید بر اساس مشخصات همان موتور و رک انجام شود.
نسبت تبدیل گیربکس جک پارکینگ
یکی از مشخصات مهم گیربکس، نسبت کاهش یا Reduction Ratio است. نسبت تبدیل مشخص میکند سرعت چرخش موتور چند برابر کاهش پیدا میکند تا در خروجی گشتاور بیشتری ایجاد شود. برای مثال، در برخی مدلهای جک ریلی، نسبت کاهش گیربکس بهصورت 1:30 یا 1:38 در مشخصات فنی اعلام شده است.
افزایش نسبت کاهش معمولاً به کاهش سرعت خروجی و افزایش گشتاور خروجی منجر میشود، اما طراحی واقعی گیربکس، بازده، نوع چرخدندهها و مشخصات موتور نیز در عملکرد نهایی تأثیر دارند. بنابراین نمیتوان تنها بر اساس نسبت تبدیل، قدرت یک جک را ارزیابی کرد.

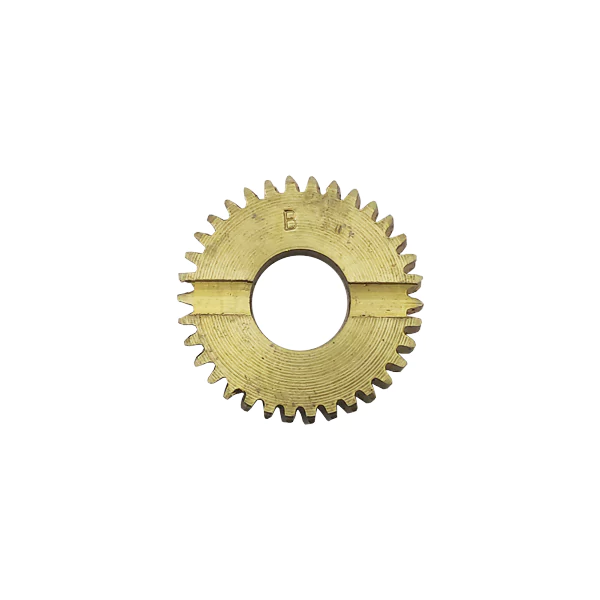

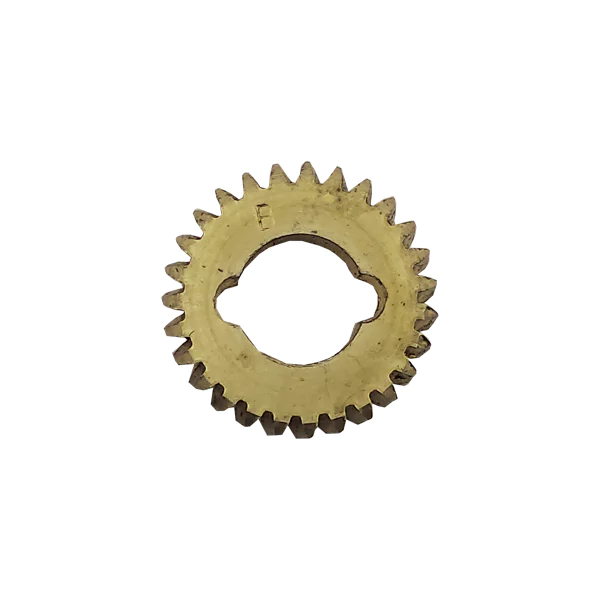

انواع چرخ دنده در جک پارکینگ
با توجه به طراحی گیربکس، ممکن است انواع مختلفی از چرخدندهها در جک پارکینگ استفاده شوند. مهمترین موارد عبارتاند از:
- چرخ دنده ورودی: قطعهای که نیرو را از محور موتور یا بخش اولیه انتقال قدرت دریافت میکند.
- چرخ دنده میانی: برای انتقال و کاهش سرعت بین مراحل مختلف گیربکس استفاده میشود.
- چرخ دنده خروجی: نیروی نهایی گیربکس را به مکانیزم حرکت منتقل میکند.
- پینیون: چرخدنده خروجی در بسیاری از جکهای ریلی که با دنده شانهای درگیر میشود.

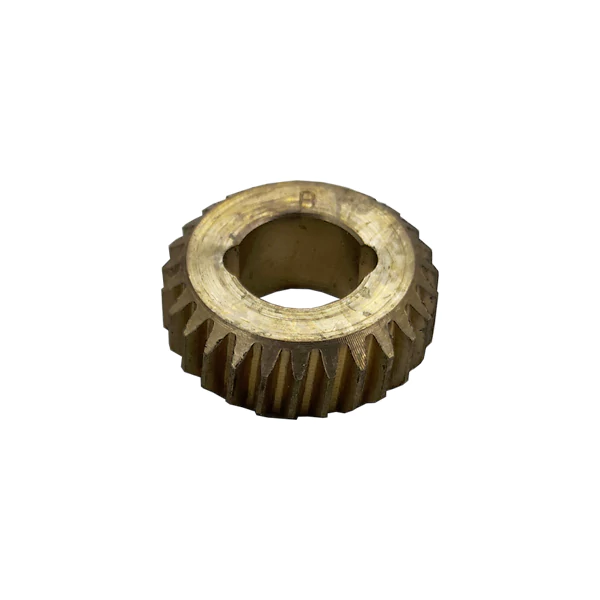

- چرخ دنده حلزونی: در برخی ساختارهای گیربکس برای انتقال نیرو و ایجاد نسبت کاهش بالا استفاده میشود.
- دندههای فلزی: معمولاً برای کاربردهایی با بار و گشتاور بالاتر مورد استفاده قرار میگیرند.
- چرخ دندههای مهندسی پلیمری: در برخی گیربکسها برای کاهش وزن، صدا یا هزینه ساخت به کار میروند.
چرخ دنده فلزی بهتر است یا پلاستیکی؟
پاسخ به این سؤال به طراحی گیربکس و کاربرد مورد نظر بستگی دارد. استفاده از چرخدنده فلزی الزاماً به معنی بهتر بودن آن در تمام شرایط نیست. طراحان گیربکس ممکن است برای کنترل صدا، کاهش وزن، کاهش اصطکاک یا ایجاد عملکرد مناسب از ترکیبی از چرخدندههای فلزی و پلیمری استفاده کنند.
در سیستمهایی که بار مکانیکی و تعداد سیکل کاری بالا است، جنس و طراحی چرخدنده اهمیت بیشتری پیدا میکند. با این حال، قطعه جایگزین باید دقیقاً با طراحی گیربکس سازگار باشد. جایگزین کردن یک چرخدنده با نمونهای صرفاً به دلیل فلزی بودن میتواند باعث افزایش صدا، تغییر بار روی موتور یا حتی آسیب به سایر قطعات شود.
علائم خرابی چرخ دنده جک پارکینگ
خرابی چرخدنده معمولاً با نشانههایی همراه است که میتوانند به تشخیص اولیه مشکل کمک کنند. صدای تقتق یا ساییدگی، حرکت نامنظم درب، گیر کردن جک، کاهش قدرت، چرخیدن موتور بدون حرکت مناسب مکانیزم و وجود براده یا ذرات غیرعادی در محل گیربکس از جمله علائم احتمالی هستند.
با این حال، این نشانهها الزاماً به معنی خرابی چرخدنده نیستند. تنظیم نادرست درب، فشار مکانیکی، خرابی یاتاقان، مشکل موتور، تنظیم نبودن دنده شانهای و پینیون یا ورود جسم خارجی نیز میتواند علائم مشابهی ایجاد کند. بنابراین پیش از تعویض قطعه، مجموعه گیربکس و مکانیزم حرکتی باید توسط تکنسین بررسی شود.
علت خراب شدن چرخ دنده جک پارکینگ چیست؟
چرخدندهها تحت فشار مکانیکی و سیکلهای متعدد کاری قرار دارند. استفاده بیش از ظرفیت مجاز، تنظیم نامناسب، نصب اشتباه، ضربه به درب، اصطکاک زیاد، همراستا نبودن قطعات و سرویس نامناسب میتوانند باعث افزایش فشار روی مجموعه انتقال قدرت شوند.
در جکهای ریلی، فاصله نامناسب بین پینیون و دنده شانهای یکی از موارد مهم در نصب است. مستندات فنی BFT برای برخی مدلها فاصله مشخصی بین Rack و Pinion را توصیه میکنند و در دستورالعملهای FAAC نیز بر تنظیم موقعیت موتور نسبت به رک و جلوگیری از درگیری نامناسب تأکید شده است.
گیربکس جک پارکینگ چه زمانی نیاز به تعویض دارد؟
در صورتی که گیربکس دچار شکستگی جدی، خوردگی شدید، خرابی شفت، آسیب چندین چرخدنده یا مشکل ساختاری شده باشد، تعویض مجموعه گیربکس میتواند منطقیتر از تعمیر تکتک قطعات باشد. در مقابل، اگر تنها یک چرخدنده یا یاتاقان آسیب دیده باشد و سایر اجزای گیربکس سالم باشند، در بعضی مدلها امکان تعویض قطعه معیوب وجود دارد.
تصمیم میان تعمیر و تعویض باید بر اساس قیمت قطعات، وضعیت سایر اجزای گیربکس، میزان فرسودگی و امکان تأمین قطعه اصلی گرفته شود. در برخی مدلها، سازنده قطعات یدکی را بهصورت جداگانه ارائه میکند و در برخی دیگر، تعویض کامل گیربکس یا Gearmotor توصیه میشود.
نکات مهم هنگام خرید چرخ دنده جک پارکینگ
هنگام خرید چرخ دنده یا قطعات داخلی گیربکس جک پارکینگ، مشخصات زیر اهمیت زیادی دارند:
- برند و مدل دقیق جک
- نوع جک؛ بازویی یا ریلی
- مدل دقیق گیربکس
- تعداد دندانه چرخ دنده
- مدول و مشخصات هندسی دندانه
- قطر خارجی و داخلی
- عرض چرخ دنده
- قطر و شکل شفت
- جنس قطعه
- نسبت تبدیل گیربکس
- سازگاری با پینیون یا دنده شانهای
- شماره فنی یا Part Number قطعه در صورت وجود
بهترین روش برای خرید قطعه جایگزین، مقایسه شماره فنی قطعه با دفترچه، کاتالوگ یا لیست قطعات یدکی سازنده است. اگر شماره فنی در دسترس نیست، اندازهگیری دقیق قطعه قدیمی و مقایسه آن با مشخصات محصول اهمیت زیادی دارد.
تفاوت چرخ دنده جک ریلی با جک بازویی
چرخدنده مورد استفاده در جک ریلی معمولاً ارتباط مستقیمی با حرکت خطی درب دارد و پینیون خروجی با دنده شانهای درگیر میشود. بنابراین مشخصات پینیون و Rack باید با یکدیگر هماهنگ باشند.
در جک بازویی، انتقال نیرو به ساختار داخلی گیربکس و مکانیزم بازویی وابسته است. در این نوع جک، چرخدندههای داخلی ممکن است دارای شکل و ابعاد کاملاً متفاوتی باشند و معمولاً نمیتوان قطعه یک جک ریلی را بهعنوان جایگزین چرخدنده جک بازویی استفاده کرد.
اهمیت روغنکاری و روانکاری گیربکس
نوع و مقدار روانکار گیربکس باید مطابق دستورالعمل سازنده باشد. استفاده از روانکار نامناسب، بیش از حد یا کمتر از مقدار توصیهشده میتواند بر عملکرد مکانیزم اثر بگذارد. همچنین همه گیربکسها به یک نوع روانکار نیاز ندارند و برخی از آنها با گریس و برخی با روغن مخصوص طراحی شدهاند.
به عنوان نمونه، در مشخصات فنی برخی جکهای FAAC نوع و مقدار روغن مورد استفاده در گیربکس بهطور مشخص اعلام شده است. بنابراین بهتر است برای سرویس یا تعمیر، نوع روانکار از روی دفترچه همان مدل تعیین شود و از ترکیب تصادفی روغن و گریس استفاده نشود.
نگهداری از گیربکس و چرخ دنده جک پارکینگ
نگهداری مناسب میتواند به افزایش عمر قطعات انتقال قدرت کمک کند. حرکت دستی دورهای درب برای بررسی گیرکردن یا افزایش اصطکاک، کنترل وضعیت دنده شانهای و پینیون در جکهای ریلی، بررسی صداهای غیرعادی و کنترل اتصالات مکانیکی از اقدامات مهم در سرویس سیستم هستند.
در جک ریلی، درگیری صحیح Rack و Pinion اهمیت ویژهای دارد. دنده شانهای نباید به شکلی نصب شود که وزن درب مستقیماً روی پینیون قرار گیرد. در برخی دستورالعملهای سازندگان، فاصله مشخصی میان این دو قطعه در نظر گرفته میشود تا درگیری دندانهها مناسب باشد و بار اضافی به گیربکس منتقل نشود.
خرید چرخ دنده و گیربکس جک پارکینگ
برای خرید چرخ دنده و گیربکس جک پارکینگ بهتر است ابتدا مدل دقیق جک و قطعه مورد نیاز مشخص شود. انتخاب قطعه بر اساس ظاهر یا ابعاد تقریبی میتواند باعث ناسازگاری با گیربکس شود. در صورتی که قطعه اصلی دارای شماره فنی باشد، مقایسه Part Number یکی از مطمئنترین روشها برای انتخاب قطعه جایگزین است.
در این دستهبندی میتوانید قطعات مختلف مرتبط با مجموعه انتقال قدرت جک پارکینگ را بررسی کنید؛ از چرخدنده و پینیون گرفته تا گیربکس و مجموعههای انتقال نیرو. برای انتخاب دقیقتر، توجه به برند، مدل، نوع جک، مشخصات مکانیکی و اطلاعات درجشده در دیتاشیت یا کاتالوگ سازنده ضروری است.
جمعبندی
چرخ دنده و گیربکس جک پارکینگ بخش مهمی از سیستم انتقال قدرت درب اتوماتیک هستند. گیربکس با کاهش سرعت و افزایش گشتاور، امکان حرکت کنترلشده درب را فراهم میکند و چرخدندهها وظیفه انتقال این نیرو بین بخشهای مختلف مکانیزم را بر عهده دارند. در جکهای ریلی، پینیون و دنده شانهای نیز ارتباط مستقیم با حرکت درب دارند و باید بهدرستی با یکدیگر درگیر باشند.
برای تعمیر یا تعویض این قطعات، مهمترین اصل انتخاب قطعه سازگار با مدل دقیق جک است. تعداد دندانه، مدول، قطر، عرض، جنس، شکل شفت، نسبت گیربکس و شماره فنی همگی میتوانند در سازگاری قطعه مؤثر باشند. همچنین نصب صحیح، تنظیم مناسب مکانیزم و سرویس دورهای از عواملی هستند که میتوانند فشار غیرضروری بر چرخدندهها و گیربکس را کاهش دهند.
سوالات متداول درباره چرخ دنده و گیربکس جک پارکینگ
گیربکس جک پارکینگ چه وظیفهای دارد؟
گیربکس سرعت موتور را کاهش داده و گشتاور مناسب برای حرکت درب ایجاد میکند و سپس نیرو را به مکانیزم خروجی منتقل میکند.
پینیون جک پارکینگ چیست؟
پینیون یک چرخدنده خروجی است که در جکهای ریلی با دنده شانهای نصبشده روی درب درگیر میشود و حرکت چرخشی موتور را به حرکت خطی درب تبدیل میکند.
چگونه چرخ دنده مناسب جک پارکینگ را انتخاب کنیم؟
باید برند و مدل جک، شماره فنی قطعه، تعداد دندانه، مدول، قطر، عرض، نوع شفت و سایر مشخصات قطعه اصلی با نمونه جایگزین تطبیق داده شود.
علائم خرابی چرخ دنده جک پارکینگ چیست؟
صدای غیرعادی، حرکت نامنظم، کاهش قدرت، گیرکردن مکانیزم، چرخش موتور بدون انتقال مناسب نیرو و وجود براده میتوانند از نشانههای احتمالی خرابی چرخدنده باشند.
آیا چرخ دنده فلزی برای جک پارکینگ بهتر است؟
لزومًا خیر. جنس چرخدنده باید با طراحی گیربکس سازگار باشد. در برخی گیربکسها ترکیب چرخدندههای فلزی و پلیمری بهصورت مهندسیشده استفاده میشود.
آیا گیربکس جک ریلی و جک بازویی یکسان است؟
خیر. ساختار انتقال قدرت این دو نوع جک متفاوت است و قطعات داخلی گیربکس باید بر اساس مدل و طراحی همان جک انتخاب شوند.
چرا دنده جک پارکینگ زود خراب میشود؟
بار بیش از ظرفیت، تنظیم نادرست، اصطکاک زیاد درب، همراستا نبودن قطعات، درگیری نامناسب پینیون و رک و سرویس نامناسب میتوانند موجب افزایش فشار و استهلاک چرخدنده شوند.
آیا امکان تعویض فقط چرخ دنده گیربکس وجود دارد؟
در برخی مدلها امکان تعویض چرخدنده یا قطعه داخلی وجود دارد، اما اگر چند بخش گیربکس فرسوده یا آسیبدیده باشند، تعویض مجموعه گیربکس میتواند گزینه مناسبتری باشد.
آیا روغن یا گریس نامناسب میتواند به گیربکس جک آسیب بزند؟
بله. نوع و مقدار روانکار باید مطابق دستورالعمل سازنده باشد، زیرا روانکار نامناسب یا مقدار نادرست آن میتواند عملکرد و عمر قطعات داخلی گیربکس را تحت تأثیر قرار دهد.
