پایه و براکت نصب جک پارکینگ از جمله قطعات مهم در اجرای صحیح سیستم اتوماسیون درب پارکینگ هستند که وظیفه انتقال مناسب نیرو، تثبیت جک و ایجاد موقعیت صحیح برای عملکرد مکانیکی آن را بر عهده دارند. انتخاب براکت مناسب تنها به ظاهر یا ابعاد قطعه محدود نمی‌شود و عواملی مانند نوع جک پارکینگ، وزن و ابعاد درب، جنس ستون و لنگه درب، زاویه بازشو، روش نصب و ابعاد پیشنهادی شرکت سازنده باید در نظر گرفته شود. در این دسته‌بندی می‌توانید انواع پایه و براکت نصب جک پارکینگ را برای کاربردهای مختلف پیدا کنید.

در سیستم‌های اتوماسیون درب، کوچک‌ترین خطا در موقعیت نصب جک می‌تواند باعث افزایش فشار روی موتور و گیربکس، کاهش روانی حرکت درب، ایجاد صدای اضافی و حتی کاهش عمر مفید تجهیزات شود. به همین دلیل براکت نصب، اگرچه قطعه‌ای نسبتاً ساده به نظر می‌رسد، از نظر مهندسی نصب اهمیت زیادی دارد. سازندگان معتبر جک پارکینگ نیز در دستورالعمل‌های نصب خود، ابعاد و موقعیت دقیق براکت‌ها را متناسب با مدل جک و زاویه مورد انتظار بازشو مشخص می‌کنند.

پایه و براکت جک پارکینگ چیست؟

براکت جک پارکینگ یک قطعه فلزی یا سازه‌ای است که برای اتصال بدنه جک به ستون، چهارچوب یا لنگه درب استفاده می‌شود. در جک‌های بازویی معمولاً حداقل دو نقطه اتصال اصلی وجود دارد؛ یک براکت روی ستون یا پایه ثابت و براکت دیگر روی لنگه متحرک درب قرار می‌گیرد. بازوی جک بین این دو نقطه نصب شده و هنگام باز و بسته شدن درب، حرکت خطی یا زاویه‌ای موتور و گیربکس را به حرکت لنگه تبدیل می‌کند.

در جک‌های مختلف، شکل و ابعاد براکت می‌تواند متفاوت باشد. برخی مدل‌ها به براکت‌های استاندارد مجهز هستند و برخی دیگر به پایه‌های قابل تنظیم یا براکت‌هایی با سوراخ‌های متعدد نیاز دارند. این قابلیت تنظیم به نصاب اجازه می‌دهد موقعیت جک را با توجه به هندسه ستون و درب اصلاح کند. در برخی دستورالعمل‌های نصب جک، حتی امکان تغییر طول یا محل اتصال براکت برای دستیابی به ابعاد نصب مناسب پیش‌بینی شده است.

اهمیت براکت در عملکرد صحیح جک پارکینگ

جک پارکینگ باید در موقعیتی نصب شود که هنگام باز و بسته شدن درب، نیرو با کمترین فشار اضافی به سازه و مکانیزم انتقال پیدا کند. اگر براکت در محل نامناسب قرار گیرد، موتور برای حرکت دادن درب باید نیروی بیشتری تولید کند. این وضعیت می‌تواند باعث افزایش استهلاک قطعات مکانیکی و الکتریکی شود.

در جک‌های بازویی، محل نصب براکت ستون و براکت لنگه درب مستقیماً با زاویه باز شدن، طول بازوی جک و مسیر حرکت درب ارتباط دارد. بنابراین نمی‌توان یک فاصله ثابت را برای تمام جک‌ها توصیه کرد. حتی شرکت‌های سازنده معتبر، برای هر مدل جک جدول یا نقشه نصب مخصوص ارائه می‌کنند و نصاب باید ابعاد اعلام‌شده در دفترچه همان مدل را مبنا قرار دهد.

در جک‌های ریلی نیز پایه و صفحه نصب اهمیت زیادی دارد. موتور جک ریلی باید نسبت به ریل و دنده شانه‌ای در موقعیت صحیح قرار بگیرد تا چرخ‌دنده موتور و دنده شانه‌ای درگیری مناسبی داشته باشند. در مستندات نصب برخی سازندگان، امکان تنظیم افقی و عمودی پایه موتور برای اصلاح فاصله بین پینیون و رک پیش‌بینی شده است. این تنظیم باعث می‌شود وزن درب مستقیماً روی موتور وارد نشود و حرکت درب با اصطکاک و فشار اضافی همراه نباشد.

انواع پایه و براکت نصب جک پارکینگ

براکت‌های جک پارکینگ را می‌توان بر اساس نوع جک و محل استفاده به چند گروه اصلی تقسیم کرد:

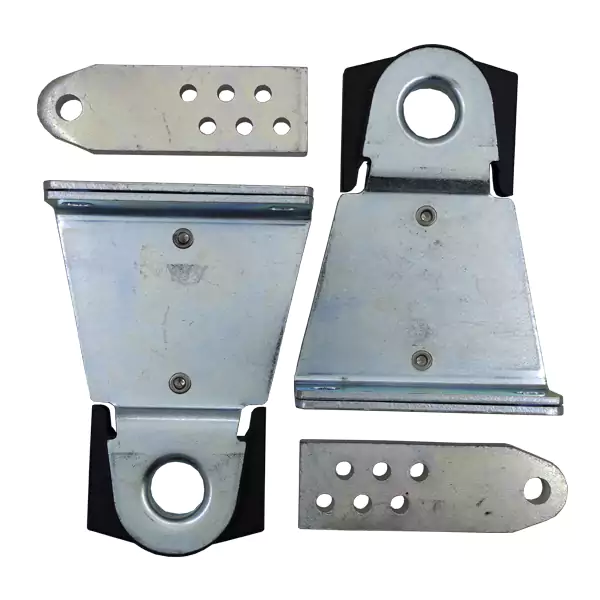

• براکت جک بازویی: برای اتصال جک‌های بازویی به ستون و لنگه درب استفاده می‌شود.

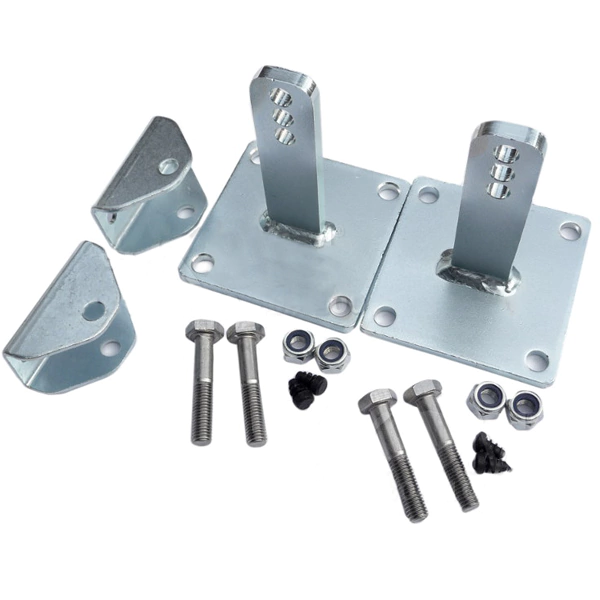

• براکت قابل تنظیم: دارای سوراخ‌ها یا شیارهای متعدد برای اصلاح موقعیت نصب و ایجاد انعطاف بیشتر در اجرای جک است.
• پایه جک ریلی: برای نصب موتور درب‌های کشویی و ایجاد موقعیت مناسب نسبت به ریل و دنده شانه‌ای مورد استفاده قرار می‌گیرد.
• صفحه نصب و صفحه مهاربندی: برای ایجاد سطح مناسب جهت اتصال موتور یا براکت به سازه استفاده می‌شود.
• براکت تقویتی: در شرایطی که ستون یا لنگه درب استحکام کافی برای نصب مستقیم جک ندارد، می‌تواند برای ایجاد اتصال محکم‌تر مورد استفاده قرار گیرد.
• براکت‌های اختصاصی برند و مدل: برخی جک‌ها به پایه‌ها و براکت‌های مخصوص همان مدل نیاز دارند و استفاده از قطعه نامتناسب می‌تواند موقعیت صحیح نصب را مختل کند.

براکت قابل تنظیم جک پارکینگ چه مزیتی دارد؟

یکی از کاربردی‌ترین انواع پایه‌های نصب، مدل‌های قابل تنظیم هستند. در ساختمان‌های واقعی همیشه شرایط نصب کاملاً ایده‌آل نیست؛ ممکن است ستون ابعاد متفاوتی داشته باشد، محل لولا با نقشه استاندارد فاصله داشته باشد یا هندسه درب اجازه نصب مستقیم جک را ندهد. در چنین شرایطی براکت قابل تنظیم می‌تواند امکان اصلاح موقعیت اتصال را فراهم کند.

وجود چند سوراخ، شیار یا بخش متحرک در براکت باعث می‌شود نصاب بتواند نقطه اتصال را با دقت بیشتری تنظیم کند. این ویژگی به‌خصوص در جک‌های بازویی اهمیت دارد، زیرا فاصله نقاط اتصال روی ستون و لنگه درب بر زاویه بازشو و عملکرد بازوی جک اثر می‌گذارد.

با این حال، قابل تنظیم بودن براکت به معنی مناسب بودن آن برای همه مدل‌های جک نیست. حداکثر ابعاد، ضخامت فلز، محل سوراخ‌ها و ظرفیت مکانیکی باید با مشخصات جک مورد استفاده مطابقت داشته باشد.

جنس پایه و براکت جک پارکینگ

براکت معمولاً از فلزاتی مانند فولاد ساخته می‌شود تا بتواند نیروهای ناشی از حرکت جک و درب را تحمل کند. ضخامت و شکل ورق نیز اهمیت زیادی دارد. براکت بسیار نازک ممکن است در اثر بارگذاری یا ضربه تغییر شکل دهد و در نتیجه هندسه نصب جک از حالت استاندارد خارج شود.

در محیط‌های خارجی، مقاومت در برابر خوردگی نیز اهمیت دارد. براکت‌های دارای پوشش مناسب مانند رنگ کوره‌ای یا پوشش‌های ضدخوردگی می‌توانند برای استفاده در شرایط محیطی مختلف مناسب‌تر باشند. در مناطق مرطوب یا محیط‌هایی که احتمال تماس قطعه با آب و عوامل خورنده وجود دارد، توجه به کیفیت پوشش سطحی اهمیت بیشتری پیدا می‌کند.

راهنمای انتخاب براکت مناسب جک پارکینگ

برای انتخاب پایه و براکت مناسب، ابتدا باید نوع جک مشخص شود. براکت جک بازویی با پایه موتور جک ریلی یکسان نیست و حتی بین دو مدل جک بازویی نیز ممکن است ابعاد نصب متفاوت باشد.

1. مدل و برند جک پارکینگ را مشخص کنید.
2. نوع درب، بازویی یا ریلی بودن سیستم را بررسی کنید.
3. وزن و ابعاد لنگه یا کل درب را در نظر بگیرید.
4. جنس ستون و محل اتصال براکت را بررسی کنید.
5. فاصله لولا تا محل پیشنهادی نصب جک را اندازه‌گیری کنید.
6. زاویه مورد نیاز برای باز شدن درب را مشخص کنید.
7. ابعاد و نقشه نصب ارائه‌شده توسط سازنده جک را بررسی کنید.
8. ظرفیت مکانیکی و ضخامت براکت را با شرایط واقعی نصب تطبیق دهید.
9. در صورت وجود محدودیت سازه‌ای، مدل قابل تنظیم یا صفحه تقویتی مناسب را انتخاب کنید.

نکات مهم در نصب پایه جک پارکینگ

نصب براکت باید روی یک سازه محکم انجام شود. اگر ستون فلزی است، محل اتصال باید استحکام کافی داشته باشد و اگر ستون از جنس مصالح ساختمانی است، استفاده از رول‌بولت، انکر یا روش اتصال مناسب با جنس سازه اهمیت دارد. در برخی شرایط نیز لازم است ابتدا یک صفحه فلزی مناسب روی ستون نصب شده و سپس براکت روی آن قرار گیرد.

در جک‌های بازویی، جوشکاری براکت باید با دقت انجام شود. برخی دستورالعمل‌های فنی تأکید می‌کنند که براکت نباید در حالی که عملگر روی آن نصب و متصل است جوشکاری شود، زیرا جریان جوشکاری می‌تواند به تجهیزات آسیب برساند. بنابراین عملیات ساخت و جوشکاری باید طبق دستورالعمل سازنده و توسط نصاب متخصص انجام شود.

پس از نصب براکت، حرکت درب باید به صورت دستی بررسی شود. درب باید بدون گیرکردن، اصطکاک غیرعادی یا فشار بیش از حد حرکت کند. در سیستم‌های ریلی نیز فاصله مناسب بین دنده شانه‌ای و چرخ‌دنده موتور باید تنظیم شود. مستندات فنی CAME و FAAC بر اهمیت تنظیم موقعیت موتور، پایه و فاصله رک و پینیون برای جلوگیری از انتقال وزن درب به موتور تأکید دارند.

تفاوت براکت جک بازویی و پایه جک ریلی

در جک بازویی، براکت بخشی از هندسه حرکت بازو محسوب می‌شود و موقعیت آن نسبت به لولا و لنگه درب بسیار مهم است. در مقابل، در جک ریلی، پایه یا صفحه نصب باید موتور را در ارتفاع و فاصله مناسب نسبت به دنده شانه‌ای قرار دهد.

در جک ریلی معمولاً تنظیم عمودی و افقی موتور اهمیت زیادی دارد. برخی سیستم‌ها از پایه‌هایی با سوراخ‌های شیار‌دار و پیچ‌های تنظیم استفاده می‌کنند تا فاصله پینیون و رک پس از نصب قابل اصلاح باشد. بنابراین انتخاب پایه‌ای که امکان تنظیم دقیق را فراهم کند می‌تواند فرآیند نصب و سرویس را ساده‌تر کند.

آیا می‌توان براکت جک پارکینگ را ساخت یا تغییر داد؟

در بعضی پروژه‌ها به دلیل شرایط خاص ستون یا درب، استفاده از براکت سفارشی یا اصلاح‌شده امکان‌پذیر است؛ اما این کار باید با توجه به ابعاد نصب و نیروهای واردشده انجام شود. تغییر تصادفی محل سوراخ‌ها یا کاهش ضخامت قطعه می‌تواند باعث تغییر هندسه حرکت جک و کاهش استحکام اتصال شود.

اگر نیاز به ساخت براکت سفارشی وجود دارد، بهتر است ابعاد نقاط نصب، طول بازو، زاویه بازشو و توصیه‌های سازنده جک توسط نصاب یا تکنسین متخصص بررسی شود. در سیستم‌های اتوماسیون، براکت صرفاً یک قطعه نگهدارنده نیست؛ موقعیت آن بخشی از طراحی مکانیکی سیستم محسوب می‌شود.

خرید پایه و براکت نصب جک پارکینگ

هنگام خرید پایه و براکت جک پارکینگ، بهتر است صرفاً بر اساس عنوان محصول تصمیم‌گیری نکنید. مشخصات فنی، ابعاد سوراخ‌ها، فاصله مرکز تا مرکز، ضخامت فلز، نوع اتصال و سازگاری با مدل جک اهمیت بیشتری دارند. اگر براکت برای یک مدل مشخص از جک طراحی شده است، تطبیق شماره مدل جک با مشخصات قطعه می‌تواند از خرید اشتباه جلوگیری کند.

در این دسته‌بندی می‌توانید انواع پایه و براکت نصب جک پارکینگ را برای کاربردهای مختلف بررسی کنید. انتخاب صحیح این قطعات به نصب دقیق‌تر جک، عملکرد روان‌تر درب و کاهش فشار اضافی روی اجزای مکانیکی سیستم کمک می‌کند. در پروژه‌های جدید یا هنگام تعویض قطعات قدیمی نیز بهتر است قبل از خرید، ابعاد محل نصب و مدل دقیق جک بررسی شود.

جمع‌بندی

پایه و براکت نصب جک پارکینگ از اجزای مهم در اجرای صحیح سیستم اتوماسیون درب هستند. این قطعات محل اتصال جک به ستون، لنگه درب یا سازه نصب را ایجاد می‌کنند و در تعیین هندسه حرکت، استحکام اتصال و عملکرد مکانیکی سیستم نقش دارند. براکت مناسب باید از نظر ابعاد، جنس، ظرفیت مکانیکی و قابلیت تنظیم با جک و شرایط نصب سازگار باشد.

برای جک‌های بازویی، موقعیت دقیق براکت‌های جلو و عقب اهمیت ویژه‌ای دارد؛ برای جک‌های ریلی نیز صفحه یا پایه موتور باید امکان قرارگیری صحیح نسبت به ریل و دنده شانه‌ای را فراهم کند. به همین دلیل، بهترین روش انتخاب براکت، تطبیق آن با مدل جک و نقشه نصب سازنده است. استفاده از قطعه مناسب و نصب اصولی می‌تواند از فشار غیرضروری بر موتور و گیربکس جلوگیری کرده و به عملکرد پایدار سیستم کمک کند.
