مدار کنترل بالابر یکی از اصلیترین اجزای الکتریکی و کنترلی سیستمهای بالابر است که وظیفه مدیریت حرکت، دریافت فرمان، کنترل موتور و هماهنگی تجهیزات ایمنی را بر عهده دارد. در یک سیستم بالابر، موتور و تجهیزات مکانیکی نیروی لازم برای جابهجایی کابین یا پلتفرم را ایجاد میکنند، اما این مدار کنترل است که مشخص میکند حرکت در چه جهتی انجام شود، چه زمانی متوقف شود و ورودی تجهیزات مختلف چگونه بر عملکرد سیستم تأثیر بگذارد.
مدارهای کنترل بالابر بسته به نوع کاربرد، ظرفیت، روش انتقال نیرو و معماری سیستم میتوانند ساختارهای متفاوتی داشته باشند. بالابرهای هیدرولیک، بالابرهای کششی، بالابرهای فروشگاهی، بالابرهای صنعتی، بالابرهای نفربر و برخی بالابرهای خانگی الزاماً به یک نوع کنترلر نیاز ندارند. بنابراین انتخاب برد کنترل بالابر باید بر اساس مشخصات دقیق سیستم و تجهیزات نصبشده انجام شود.
در این دستهبندی میتوانید انواع مدار و برد کنترل مرتبط با بالابر را بررسی کنید. هنگام انتخاب محصول، مواردی مانند ولتاژ و توان موتور، نوع موتور، تعداد طبقات یا توقفها، نوع فرمان، لیمیتسوئیچها، سنسورهای ایمنی، سیستم ترمز، اضافهبار و تجهیزات اضطراری اهمیت زیادی دارند.
مدار کنترل بالابر چیست؟
مدار کنترل بالابر مجموعهای از تجهیزات الکترونیکی، رلهها، ورودیها، خروجیها و منطق کنترلی است که عملکرد سیستم بالابر را مدیریت میکند. این مدار میتواند فرمانهای کاربر را از کلید، شستی، کنترل پنل یا سایر تجهیزات دریافت کرده و بر اساس وضعیت سیستم، فرمان مناسب را به موتور، کنتاکتورها، شیرهای هیدرولیک یا سایر عملگرها ارسال کند.
در یک سیستم ساده ممکن است مدار کنترل تنها وظیفه کنترل حرکت بالا و پایین را بر عهده داشته باشد؛ اما در سیستمهای پیشرفتهتر، کنترلر میتواند ورودیهای متعددی برای لیمیتسوئیچها، سنسور اضافهبار، درب یا گیت، توقف اضطراری، سنسورهای موقعیت و تجهیزات حفاظتی داشته باشد. مستندات کنترلرهای حرفهای بالابر نیز نمونههایی از ورودیهای مجزا برای حد بالا، حد پایین، اضافهبار، بار کامل، کنتاکت درب و مدار ایمنی را نشان میدهند.
ارتباط مدار کنترل با موتور بالابر
موتور یکی از مهمترین اجزای سیستم بالابر است و مدار کنترل باید متناسب با نوع موتور طراحی یا انتخاب شود. در بالابرهای مختلف ممکن است از موتورهای تکفاز، سهفاز، موتورهای گیربکسدار، موتورهای بدون گیربکس یا سیستمهای هیدرولیکی استفاده شود.
در بالابر هیدرولیک، کنترلر علاوه بر مدیریت فرمان حرکت، میتواند منطق مربوط به شیرهای هیدرولیکی، پمپ و زمانبندی عملکرد را کنترل کند. در مستندات برخی کنترلرهای تخصصی هیدرولیک، قابلیتهایی مانند حفاظت اضافهجریان، ورودی PTC برای حفاظت موتور و پشتیبانی از منطق چندشیر ارائه شده است.
در سیستمهای کششی نیز مدار کنترل میتواند با کنتاکتورها، درایو، ترمز و تجهیزات کنترل سرعت ارتباط داشته باشد. به همین دلیل استفاده از یک برد بدون توجه به نوع موتور و معماری سیستم میتواند باعث عملکرد نادرست شود.
انواع مدار کنترل بالابر
مدارهای کنترل را میتوان بر اساس نوع بالابر و ساختار سیستم به چند گروه کلی تقسیم کرد. مهمترین آنها شامل مدار کنترل بالابر هیدرولیک، مدار کنترل بالابر کششی، کنترلر بالابر صنعتی، کنترلر بالابر خانگی و مدارهای ساده کنترل بالابرهای کارگاهی هستند.
در سیستمهای هیدرولیک، کنترلر باید با پمپ، شیرهای هیدرولیک، سنسورهای موقعیت و سیستم حفاظتی هماهنگ باشد. در سیستمهای کششی، کنترل موتور، ترمز و تجهیزات محدودکننده اهمیت بیشتری پیدا میکند.
بنابراین هنگام خرید نباید تنها عبارت «مدار کنترل بالابر» را معیار قرار داد؛ بلکه نوع دقیق بالابر و مشخصات موتور باید مبنای انتخاب قرار گیرد.
مدار کنترل بالابر هیدرولیک
مدار کنترل بالابر هیدرولیک برای سیستمهایی طراحی میشود که حرکت کابین یا پلتفرم توسط جک و پاورپک هیدرولیکی انجام میشود. در این سیستم، مدار کنترل میتواند فرمان بالا و پایین را مدیریت کرده و خروجیهای مورد نیاز برای پمپ و شیرهای هیدرولیک را کنترل کند.
در برخی کنترلرهای تخصصی، زمانبندی عملکرد شیرها، حفاظت موتور، ورودی ترمیستور یا PTC و کنترل چند شیر هیدرولیک پیشبینی شده است. به همین دلیل در هنگام خرید باید مشخصات پاورپک و شیرهای سیستم با امکانات کنترلر تطبیق داده شود.
مدار کنترل بالابر کششی
در بالابرهای کششی، موتور نیروی لازم برای حرکت سیستم را از طریق مکانیزم کششی منتقل میکند. مدار کنترل چنین سیستمی باید با موتور، ترمز، کنتاکتورها یا درایو و تجهیزات محدودکننده هماهنگ باشد.
کنترلرهای پیشرفتهتر میتوانند اطلاعات مربوط به موقعیت، سرعت، خطا و وضعیت ایمنی را پردازش کنند. برخی کنترل پنلهای تخصصی بالابر از میکروکنترلر، ارتباطات سریال، تشخیص خطا و ورودی و خروجیهای ایزوله استفاده میکنند.
کنترل حرکت بالا و پایین
یکی از اصلیترین وظایف مدار کنترل، اجرای فرمان حرکت در جهت بالا و پایین است. در سادهترین سیستمها، شستی یا کلید بالا و پایین به مدار متصل شده و کنترلر بر اساس فرمان ورودی، موتور یا عملگر مربوطه را فعال میکند.
در سیستمهای پیشرفتهتر، مدار علاوه بر دریافت فرمان، شرایط ایمنی را نیز بررسی میکند. برای مثال اگر یکی از مدارهای ایمنی باز باشد، درب بسته نشده باشد یا لیمیتسوئیچ فعال شده باشد، کنترلر میتواند از اجرای فرمان جلوگیری کند.
این منطق اهمیت زیادی دارد، زیرا کنترل بالابر تنها به روشن و خاموش کردن موتور محدود نمیشود و باید وضعیت اجزای مختلف سیستم نیز در تصمیمگیری کنترلر لحاظ شود.
لیمیت سوئیچ در مدار کنترل بالابر
لیمیتسوئیچ یا کلید محدودکننده حرکت یکی از تجهیزات مهم در سیستم کنترل بالابر است. این قطعه برای مشخص کردن نقاط انتهایی حرکت مورد استفاده قرار میگیرد. برای نمونه، لیمیت بالایی میتواند از ادامه حرکت کابین در جهت بالا جلوگیری کند و لیمیت پایینی نیز حد پایین حرکت را مشخص کند.
در مستندات برخی کنترلرهای بالابر، ورودیهای مستقل برای حد بالایی و پایینی تعریف شده است. این موضوع نشان میدهد که مدار کنترل باید توانایی دریافت وضعیت این تجهیزات را داشته باشد.
خرابی یا تنظیم نادرست لیمیتسوئیچ میتواند باعث عملکرد نامناسب سیستم شود؛ بنابراین در هنگام تعمیر یا تعویض مدار باید نوع و نحوه اتصال این تجهیزات نیز بررسی شود.
حفاظت اضافهبار در مدار بالابر
اضافهبار یکی از پارامترهای مهم در سیستمهای بالابر است. ظرفیت هر بالابر باید بر اساس طراحی سازنده مشخص باشد و نباید بیش از ظرفیت مجاز بارگذاری شود.
برخی کنترلرهای بالابر دارای ورودی یا منطق مخصوص تشخیص اضافهبار هستند. در این حالت سنسور یا کنتاکت مربوط به اضافهبار میتواند وضعیت بار را به مدار اعلام کند و کنترلر در صورت فعال شدن این ورودی، اجازه ادامه حرکت را ندهد.
در برخی مستندات کنترلرهای آسانسوری نیز ورودیهای مستقل برای اضافهبار و بار کامل تعریف شده است. این موضوع نمونهای از نقش مدار کنترل در هماهنگی میان سیستم مکانیکی و تجهیزات حفاظتی است.
مدار توقف اضطراری بالابر
توقف اضطراری یکی از اجزای مهم هر سیستم بالابر است. هدف از این مدار آن است که در شرایط غیرعادی بتوان حرکت سیستم را متوقف کرد. نحوه طراحی مدار توقف اضطراری بسته به نوع بالابر و استانداردهای مورد استفاده متفاوت است.
در برخی بالابرهای پلتفرمی، کلید توقف اضطراری مستقیماً روی پنل کنترل قرار دارد و با فعال شدن آن عملکردهای حرکتی متوقف میشوند. همچنین در سیستمهای حرفهایتر، مدار ایمنی میتواند شامل چندین ورودی و کنتاکت باشد که وضعیت کلی ایمنی سیستم را کنترل میکنند.
مدار توقف اضطراری نباید با یک کلید معمولی حرکت اشتباه گرفته شود. طراحی و اجرای آن باید مطابق دستورالعمل سازنده و الزامات ایمنی سیستم انجام شود.
کنترل درب و گیت بالابر
در بالابرهایی که دارای کابین، درب یا گیت حفاظتی هستند، وضعیت درب میتواند بخشی از منطق ایمنی سیستم باشد. در چنین ساختاری، مدار کنترل باید بتواند وضعیت بسته بودن درب یا قفل ایمنی را بررسی کند.
برخی کنترلرهای بالابر ورودیهای جداگانهای برای کنتاکت درب و قفل دارند. اگر درب در وضعیت ایمن قرار نداشته باشد، مدار میتواند از حرکت بالابر جلوگیری کند.
این قابلیت بهویژه در بالابرهای نفربر و سیستمهایی که امکان حضور افراد روی پلتفرم وجود دارد، اهمیت بیشتری دارد.

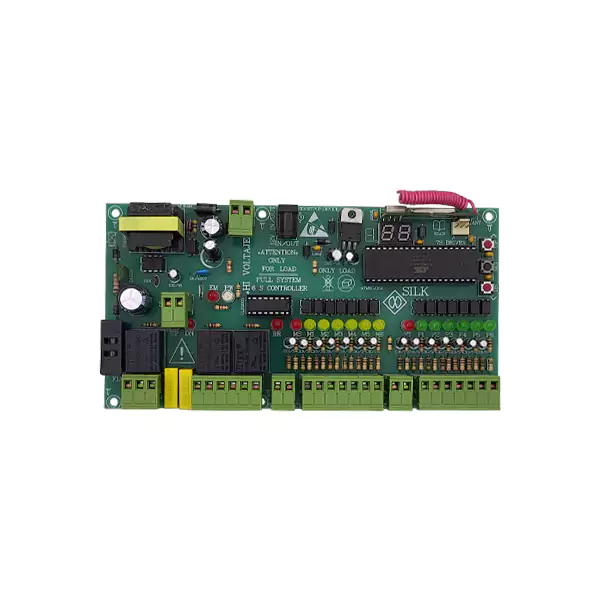

مدار کنترل بالابر چند طبقه
در بالابرهایی که بیش از دو توقف دارند، مدار کنترل باید بتواند درخواستهای طبقات مختلف را مدیریت کند. در سیستمهای پیشرفته، کنترلر اطلاعات درخواستها را دریافت کرده و بر اساس موقعیت فعلی بالابر، فرمان مناسب را صادر میکند.
برخی کنترلرهای تخصصی قابلیت پشتیبانی از چندین طبقه، نمایشگر طبقات و سیستمهای فراخوانی را ارائه میکنند. تعداد طبقات قابل پشتیبانی یکی از مشخصاتی است که باید هنگام انتخاب کنترلر بررسی شود.

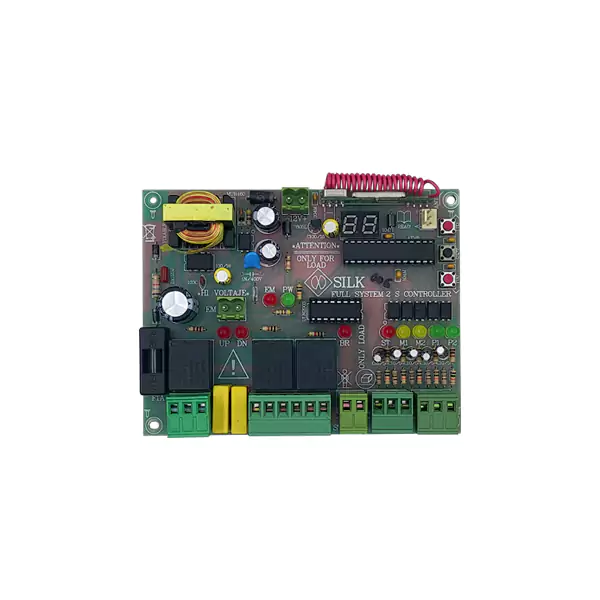

برد کنترل بالابر با رله یا میکروکنترلر
بردهای کنترل میتوانند بر اساس فناوریهای مختلف ساخته شوند. در سیستمهای سادهتر استفاده از رله و کنتاکتور میتواند ساختار نسبتاً سادهای ایجاد کند. در کنترلرهای مدرنتر، میکروکنترلر وظیفه پردازش ورودیها و اجرای منطق کنترل را بر عهده دارد.
کنترلرهای مبتنی بر میکروکنترلر معمولاً قابلیتهایی مانند تشخیص خطا، نمایش وضعیت، تنظیم پارامترها و مدیریت تعداد بیشتری از ورودی و خروجیها را ارائه میکنند. برخی پنلهای حرفهای نیز از ارتباطات سریال مانند CANBUS برای ارتباط میان کنترلر و پنلهای طبقات یا کابین استفاده میکنند.
ویژگیهای مهم هنگام خرید مدار کنترل بالابر
- نوع بالابر: هیدرولیک، کششی، صنعتی، نفربر یا نوع دیگر.
- نوع موتور: مشخصات موتور باید با مدار سازگار باشد.
- ولتاژ ورودی: ولتاژ کاری مدار و تجهیزات باید بررسی شود.
- توان و جریان موتور: ظرفیت خروجی کنترلر باید با موتور مطابقت داشته باشد.
- تعداد ورودیها: تعداد لیمیتسوئیچها، سنسورها و فرمانها اهمیت دارد.
- حفاظت اضافهبار: در صورت نیاز پروژه، وجود ورودی یا قابلیت مربوط به اضافهبار بررسی شود.
- مدار ایمنی: ورودیهای توقف اضطراری و تجهیزات حفاظتی باید بررسی شوند.
- کنترل درب: در سیستمهای دارای درب یا گیت، سازگاری مدار اهمیت دارد.
- تعداد طبقات: برای بالابرهای چندطبقه باید ظرفیت کنترلر مشخص شود.
- قابلیت عیبیابی: نمایش خطا میتواند تعمیر و سرویس سیستم را سادهتر کند.
مدار کنترل بالابر و سیستم برق اضطراری
برخی بالابرها به سیستم نجات یا برق اضطراری مجهز هستند. این سیستم میتواند در زمان قطع برق برای انجام عملیات مشخصی مورد استفاده قرار گیرد. نوع سیستم اضطراری به طراحی بالابر وابسته است و ممکن است از باتری، UPS یا تجهیزات اختصاصی نجات استفاده شود.
در کنترل پنلهای حرفهای، ورودی و خروجیهای مربوط به سیستم نجات میتوانند بخشی از معماری کنترل باشند. با این حال نمیتوان هر UPS یا منبع تغذیه اضطراری را بدون بررسی مشخصات به مدار بالابر متصل کرد. ولتاژ، توان، روش انتقال به منبع اضطراری و منطق کنترل باید با یکدیگر سازگار باشند.
قیمت مدار کنترل بالابر
قیمت مدار کنترل بالابر به عوامل مختلفی مانند نوع بالابر، تعداد طبقات، ظرفیت موتور، نوع کنترل، تعداد ورودی و خروجی، قابلیت تشخیص خطا، تجهیزات ایمنی و امکانات ارتباطی بستگی دارد.
یک برد ساده برای یک بالابر کوچک با کنترل بالا و پایین، طبیعتاً ساختار متفاوتی با کنترل پنل یک سیستم چندطبقه یا هیدرولیک دارد. بنابراین بهتر است قیمت محصولات بر اساس مشخصات فنی و نیاز واقعی پروژه مقایسه شود، نه صرفاً بر اساس نام یا ظاهر برد.
نکات مهم در تعویض مدار کنترل بالابر
اگر هدف از خرید مدار، جایگزینی برد معیوب است، ابتدا باید علت خرابی مشخص شود. تعویض برد بدون بررسی علت اصلی ممکن است باعث خرابی مجدد مدار جدید شود.
پیش از انتخاب برد جایگزین، مدل قبلی، ولتاژ، نوع موتور، نقشه سیمبندی، تعداد ورودیها و خروجیها و تجهیزات متصل به مدار باید بررسی شود. در صورتی که برد جدید از نظر منطق کنترل یا ترمینالبندی با برد قبلی تفاوت داشته باشد، صرفاً مشابه بودن ظاهر آن به معنی سازگاری نیست.
نصب و سیمکشی مدار کنترل بالابر
مدار کنترل بالابر با تجهیزات الکتریکی و مکانیکی حساسی در ارتباط است و نصب آن باید مطابق نقشه فنی سازنده انجام شود. اتصال اشتباه موتور، کنتاکتورها، لیمیتسوئیچ، سنسورها یا مدار ایمنی میتواند باعث عملکرد نامناسب یا ایجاد شرایط خطرناک شود.
مستندات فنی کنترل پنلهای بالابر نیز معمولاً نصب و راهاندازی را به تکنسین آموزشدیده و مجاز واگذار میکنند. به همین دلیل برای نصب یا تعمیر این تجهیزات، استفاده از نیروی متخصص اهمیت زیادی دارد.
پس از نصب، عملکرد کلیدهای بالا و پایین، توقف اضطراری، لیمیتسوئیچها، مدار درب، سنسورهای ایمنی، اضافهبار و سایر تجهیزات باید بررسی شود. هیچیک از تجهیزات ایمنی نباید برای رفع موقت خطا از مدار خارج یا بایپس شوند.
راهنمای انتخاب بهترین مدار کنترل بالابر
- نوع دقیق بالابر را مشخص کنید.
- مدل و مشخصات موتور یا پاورپک را بررسی کنید.
- ولتاژ و توان سیستم را مشخص کنید.
- تعداد توقفها و طبقات را مشخص کنید.
- تعداد و نوع لیمیتسوئیچها را بررسی کنید.
- نوع سیستم درب یا گیت را مشخص کنید.
- تجهیزات اضافهبار و سنسورهای ایمنی را در نظر بگیرید.
- نیاز به توقف اضطراری و مدار ایمنی را مشخص کنید.
- قابلیت نمایش خطا و عیبیابی را در صورت نیاز در نظر بگیرید.
- در نهایت دیتاشیت مدار را با مشخصات کامل بالابر تطبیق دهید.
جمعبندی
مدار کنترل بالابر نقش مهمی در مدیریت حرکت و ایمنی سیستم بالابر دارد. این مدار میتواند فرمانهای بالا و پایین، توقف، وضعیت لیمیتسوئیچها، درب، اضافهبار، تجهیزات ایمنی و در برخی مدلها سیستمهای ارتباطی و اضطراری را مدیریت کند.
با توجه به تنوع بالابرها، یک مدار واحد را نمیتوان برای تمام سیستمها مناسب دانست. برای انتخاب صحیح باید نوع بالابر، موتور، توان، ولتاژ، تعداد طبقات، سیستم محدودکننده، تجهیزات ایمنی و روش فرمان بررسی شود. بهخصوص در بالابرهای نفربر و سیستمهایی که افراد روی پلتفرم یا داخل کابین قرار میگیرند، انتخاب و نصب کنترلر باید با رعایت الزامات ایمنی و توسط تکنسین متخصص انجام شود.
سوالات متداول درباره مدار کنترل بالابر
مدار کنترل بالابر چیست؟
مدار کنترل بالابر مجموعهای از تجهیزات الکترونیکی و کنترلی است که فرمان حرکت، توقف، وضعیت موتور و ورودی تجهیزات ایمنی را مدیریت میکند و بسته به نوع سیستم میتواند قابلیتهای مختلفی داشته باشد.
آیا مدار کنترل همه بالابرها یکسان است؟
خیر. مدار مناسب به نوع بالابر، موتور، توان، ولتاژ، تعداد طبقات، روش حرکت و تجهیزات ایمنی بستگی دارد. مدار بالابر هیدرولیک نیز میتواند با مدار بالابر کششی متفاوت باشد.
آیا مدار کنترل بالابر هیدرولیک با بالابر کششی متفاوت است؟
بله. در سیستم هیدرولیک، کنترلر باید با پمپ و شیرهای هیدرولیکی هماهنگ شود، در حالی که در سیستم کششی، کنترل موتور، ترمز، کنتاکتورها یا درایو اهمیت بیشتری دارد.
لیمیتسوئیچ در مدار کنترل بالابر چه کاربردی دارد؟
لیمیتسوئیچ برای تعیین محدوده حرکت و جلوگیری از ادامه حرکت در نقاط انتهایی استفاده میشود. مدار کنترل باید بتواند وضعیت لیمیتسوئیچهای سیستم را دریافت و پردازش کند.
آیا مدار کنترل بالابر دارای حفاظت اضافهبار است؟
برخی کنترلرها دارای ورودی یا قابلیت تشخیص اضافهبار هستند. این قابلیت بسته به مدل کنترلر متفاوت است و باید در مشخصات فنی محصول بررسی شود.
آیا مدار کنترل بالابر به توقف اضطراری مجهز است؟
بسته به نوع کنترلر و معماری سیستم، مدار میتواند دارای ورودی برای توقف اضطراری یا بخشی از مدار ایمنی باشد. طراحی دقیق این قسمت باید مطابق مشخصات فنی و الزامات ایمنی سیستم انجام شود.
قیمت مدار کنترل بالابر به چه عواملی بستگی دارد؟
نوع بالابر، ظرفیت موتور، تعداد طبقات، تعداد ورودی و خروجیها، امکانات حفاظتی، قابلیت عیبیابی و امکانات ارتباطی از عوامل مؤثر بر قیمت مدار کنترل هستند.
آیا میتوان هر بردی را جایگزین مدار کنترل خراب کرد؟
خیر. برد جایگزین باید از نظر ولتاژ، موتور، ورودیها، خروجیها، منطق کنترل و تجهیزات ایمنی با سیستم سازگار باشد. شباهت ظاهری برد برای تعیین سازگاری کافی نیست.
آیا مدار کنترل بالابر قابلیت اتصال به برق اضطراری دارد؟
برخی کنترل پنلها برای سیستمهای نجات یا برق اضطراری ورودی و خروجیهای مشخصی دارند. این قابلیت باید در دیتاشیت کنترلر و مشخصات سیستم بالابر بررسی شود.
آیا نصب مدار کنترل بالابر نیاز به تکنسین متخصص دارد؟
بله. به دلیل ارتباط مدار با موتور، برق، ترمز و تجهیزات ایمنی، نصب و راهاندازی باید طبق دستورالعمل سازنده و توسط فرد دارای صلاحیت فنی انجام شود.
