مدار کنترل درب شیشه ای یکی از مهمترین اجزای سیستم درب اتوماتیک است که وظیفه مدیریت و هماهنگسازی عملکرد موتور، سنسورها، قفل، شستی، تجهیزات ایمنی و سایر اجزای درب را بر عهده دارد. در یک سیستم درب شیشه ای اتوماتیک، عملکرد صحیح فقط به موتور یا مکانیزم حرکتی وابسته نیست؛ بلکه برد یا مدار کنترل باید فرمانهای ورودی را دریافت کرده و بر اساس تنظیمات سیستم، حرکت درب را کنترل کند.
در دستهبندی جک پارکینگ و تجهیزات درب اتوماتیک، مدار کنترل درب شیشه ای یکی از قطعات مهم برای تعمیر، جایگزینی یا تکمیل سیستمهای اتوماتیک محسوب میشود. این مدارها در مدلهای مختلف برای دربهای کشویی، لولایی و برخی سیستمهای خاص طراحی شدهاند و ممکن است قابلیتهایی مانند کنترل سرعت باز و بسته شدن، تنظیم زمان بازماندن درب، تشخیص مانع، اتصال سنسور حضور، مدیریت قفل برقی، کنترل باتری اضطراری و تنظیم حالتهای کاری را ارائه دهند.
بررسی دفترچهها و مستندات فنی تولیدکنندگان سیستمهای درب اتوماتیک نشان میدهد که کنترلر در بسیاری از سیستمهای مدرن نقش یک واحد پردازش مرکزی را دارد. برای نمونه، در کنترلرهای سیستمهای کشویی، حالتهایی مانند بسته، اتوماتیک، باز دائمی و باز جزئی قابل تعریف است و ورودیهایی برای سنسور ایمنی، قفل و تجهیزات جانبی در نظر گرفته میشود.
مدار کنترل درب شیشه ای چیست؟
مدار کنترل درب شیشه ای یک واحد الکترونیکی است که بین منبع تغذیه، موتور و تجهیزات فرمان و ایمنی قرار میگیرد. این مدار اطلاعات دریافتشده از سنسور یا کلید فرمان را پردازش میکند و سپس موتور را برای باز شدن، بسته شدن، توقف یا اجرای حالت تعیینشده فعال میکند.
در سیستمهای اتوماتیک حرفهای، کنترلر ممکن است علاوه بر کنترل ساده موتور، اطلاعات مربوط به موقعیت درب، سرعت حرکت، وضعیت سنسورها و شرایط ایمنی را نیز مدیریت کند. در برخی سیستمها از انکودر برای تشخیص حرکت و موقعیت موتور استفاده میشود. برای مثال، در مستندات فنی اپراتورهای اتوماتیک Besam، واحد کنترل الکترونیکی با انکودر موتور و پردازنده برای کنترل حرکت درب استفاده میشود.
نقش برد کنترل درب اتوماتیک شیشه ای
برد کنترل درب اتوماتیک شیشه ای را میتوان مغز الکترونیکی سیستم دانست. هنگامی که سنسور حضور فرد را تشخیص میدهد، سیگنال مربوطه به کنترلر ارسال میشود. کنترلر پس از بررسی شرایط سیستم، فرمان لازم را برای موتور صادر میکند. پس از باز شدن درب نیز تایمر و سنسورها شرایط را کنترل کرده و در صورت نبودن فرد در محدوده، فرمان بسته شدن صادر میشود.
در سیستمهای پیشرفتهتر، مدار کنترل میتواند وضعیت ایمنی را نیز بررسی کند. اگر سنسور حضور یا سنسور ایمنی وجود مانع را تشخیص دهد، کنترلر میتواند فرآیند بسته شدن را متوقف کرده یا درب را مجدداً باز کند. در مستندات اپراتورهای درب کشویی ASSA ABLOY نیز به عملکرد برگشت درب هنگام تشخیص مانع و استفاده از سنسورهای حرکتی و حضور اشاره شده است.
انواع مدار کنترل درب شیشه ای
مدارهای کنترل بر اساس نوع درب، اپراتور، موتور و روش حرکت درب طراحی میشوند. بنابراین نمیتوان یک برد را بهصورت عمومی برای تمام دربهای شیشه ای اتوماتیک مناسب دانست.
- مدار کنترل درب شیشه ای کشویی: برای سیستمهایی که لنگه یا لنگههای درب بهصورت افقی حرکت میکنند.
- مدار کنترل درب شیشه ای لولایی: برای اپراتورهایی که درب را حول محور لولا باز و بسته میکنند.
- مدار کنترل درب تک لنگه: برای سیستمهایی با یک لنگه متحرک طراحی میشود.
- مدار کنترل درب دو لنگه: برای سیستمهایی که نیاز به هماهنگی دو لنگه دارند.
- مدار کنترل دارای باتری اضطراری: قابلیت اتصال باتری پشتیبان را برای شرایط قطع برق فراهم میکند.
- مدارهای دارای کنترل سرعت و شتاب: برای تنظیم نرمتر حرکت درب استفاده میشوند.
در سیستمهای لولایی نیز کنترلر میتواند پارامترهایی مانند سرعت باز شدن، سرعت بسته شدن، زمان بازماندن و نیروی بسته شدن را مدیریت کند. در مستندات کنترلرهای Besam برای دربهای لولایی، مواردی مانند Encoder، سنسور ایمنی، Push & Go، تنظیم سرعت و زمان بازماندن درب دیده میشود.
مدار کنترل درب شیشه ای کشویی
دربهای شیشه ای کشویی یکی از رایجترین انواع دربهای اتوماتیک در فروشگاهها، مراکز تجاری، هتلها، بیمارستانها، ساختمانهای اداری و ورودی مجتمعها هستند. در این سیستمها مدار کنترل باید بتواند موتور و مکانیزم حرکت خطی درب را به شکل کنترلشده مدیریت کند.

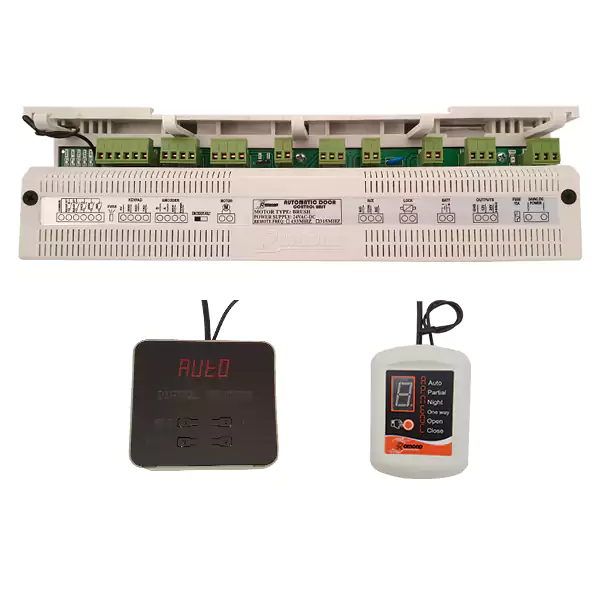

کنترلر درب کشویی معمولاً ورودیهایی برای سنسور فعالکننده، سنسور ایمنی، کلیدهای انتخاب حالت و گاهی قفل الکترومکانیکی دارد. برخی کنترلرها همچنین امکان اتصال باتری اضطراری و تجهیزات جانبی را فراهم میکنند. برای نمونه، کنترلر ES200 دارای اتصال سنسور ایمنی، قفل الکترومکانیکی، خروجی 24 ولت برای تجهیزات جانبی و امکان اتصال بسته باتری پشتیبان معرفی شده است.
مدار کنترل درب شیشه ای لولایی
در دربهای شیشه ای لولایی، موتور و مکانیزم انتقال نیرو باعث چرخش لنگه حول محور لولا میشوند. مدار کنترل باید این حرکت را با سرعت و نیروی مناسب مدیریت کند تا درب هنگام باز و بسته شدن حرکت ناگهانی نداشته باشد.
کنترلرهای مورد استفاده در این سیستمها ممکن است قابلیت تنظیم سرعت باز شدن، سرعت بسته شدن، نیروی بسته شدن، زمان بازماندن و حالتهای عملکردی مختلف را داشته باشند. این ویژگیها بهخصوص در ورودیهای پرتردد اهمیت دارند، زیرا حرکت بیش از حد سریع یا نیروی نامناسب میتواند ایمنی کاربران و عمر تجهیزات مکانیکی را تحت تأثیر قرار دهد.
ارتباط مدار کنترل با سنسور درب شیشه ای
سنسور یکی از مهمترین تجهیزات متصل به مدار کنترل درب اتوماتیک است. سنسور فعالکننده حضور یا حرکت فرد را تشخیص میدهد و فرمان باز شدن را به کنترلر منتقل میکند. در کنار آن، سنسورهای ایمنی میتوانند حضور افراد یا موانع را در محدوده حرکت درب تشخیص دهند.
در سنسورهای مدرن درب اتوماتیک، فناوریهایی مانند رادار مایکروویو و مادون قرمز فعال بهصورت ترکیبی استفاده میشوند. برای نمونه، سنسور BEA ULTIMO از رادار داپلر مایکروویو و مادون قرمز فعال برای تشخیص حرکت و حضور استفاده میکند و دارای خروجیهای کنترلی برای ارتباط با سیستم درب است.
مدار کنترل و تشخیص مانع
یکی از مهمترین وظایف سیستم کنترل درب شیشه ای، ایجاد شرایط ایمن هنگام بسته شدن درب است. اگر فرد یا جسمی در محدوده حرکت درب قرار داشته باشد، سنسور ایمنی باید وضعیت را به کنترلر اعلام کند. مدار کنترل نیز بر اساس منطق تعریفشده برای سیستم، بسته شدن را متوقف کرده یا درب را به سمت باز شدن هدایت میکند.
این قابلیت در دربهای پرتردد اهمیت ویژهای دارد. مستندات فنی اپراتورهای درب اتوماتیک ASSA ABLOY نیز به استفاده از سنسورهای حرکتی و حضور و واکنش درب به تشخیص مانع اشاره میکنند.
مدار کنترل و تنظیم سرعت درب شیشه ای
سرعت حرکت درب یکی از پارامترهایی است که در بسیاری از کنترلرهای اتوماتیک قابل تنظیم است. سرعت مناسب باعث میشود درب بدون ضربه و با حرکت روان باز و بسته شود. برخی کنترلرها علاوه بر سرعت، امکان تنظیم شتاب، زمان بازماندن و نیروی بسته شدن را نیز فراهم میکنند.
برای نمونه، در یک کنترلر درب اتوماتیک لولایی، تنظیمات مربوط به سرعت باز شدن، سرعت بسته شدن، زمان بازماندن و گشتاور بسته شدن در نظر گرفته شده است.
مدار کنترل درب شیشه ای با باتری اضطراری
قطع برق میتواند باعث از کار افتادن بسیاری از سیستمهای اتوماتیک شود. به همین دلیل برخی مدارهای کنترل امکان اتصال باتری پشتیبان را فراهم میکنند. باتری اضطراری در صورت طراحی صحیح سیستم میتواند انرژی مورد نیاز کنترلر و اپراتور را برای مدت مشخص تأمین کند.
مدت زمان عملکرد در حالت اضطراری به ظرفیت باتری، توان مصرفی موتور، تعداد دفعات عملکرد و طراحی سیستم بستگی دارد. بنابراین هنگام خرید مدار کنترل دارای قابلیت باتری، باید ولتاژ و مشخصات باتری مورد تأیید سازنده بررسی شود. برخی کنترلرهای سیستمهای کشویی مانند ES200 نیز دارای ورودی مخصوص بسته باتری قابل شارژ هستند.
حالتهای کاری مدار کنترل درب اتوماتیک
کنترلرهای حرفهای معمولاً فقط یک حالت باز و بسته شدن ندارند و میتوانند چند حالت کاری ارائه کنند. بسته به مدل مدار، حالتهایی مانند اتوماتیک، باز دائمی، بسته یا فقط خروجی ممکن است در دسترس باشد.
این قابلیت برای محیطهای مختلف کاربرد دارد. برای مثال، در زمان تعطیلی فروشگاه ممکن است درب روی حالت بسته قرار گیرد؛ در ساعات کاری حالت اتوماتیک فعال باشد و در زمان جابهجایی تجهیزات، حالت باز دائمی مورد استفاده قرار گیرد.
در برخی کنترلرهای درب اتوماتیک ES200 حالتهای Off، Automatic، Permanent Open، Partial Open، Exit Only و Night/Bank Function معرفی شدهاند.
تفاوت مدار کنترل درب شیشه ای با مدار جک پارکینگ
اگرچه هر دو گروه محصول در زمینه اتوماسیون درب استفاده میشوند، اما مدار کنترل آنها از نظر منطق عملکرد، نوع موتور، سنسورها و کاربرد تفاوت دارد. مدار جک پارکینگ معمولاً برای دربهای پارکینگ لولایی یا کشویی و موتورهای مخصوص این کاربرد طراحی شده است، در حالی که مدار کنترل درب شیشه ای اتوماتیک معمولاً برای کنترل دقیقتر حرکت، سنسورهای حضور و ایمنی و چرخههای پرتکرار طراحی میشود.
به همین دلیل استفاده از برد جک پارکینگ به جای مدار اختصاصی اپراتور درب شیشه ای یا برعکس، بدون بررسی مشخصات فنی توصیه نمیشود.
هنگام خرید مدار کنترل درب شیشه ای چه مشخصاتی را بررسی کنیم؟
انتخاب مدار کنترل مناسب باید بر اساس مشخصات اپراتور و درب انجام شود. مهمترین اطلاعاتی که پیش از خرید باید بررسی شوند عبارتاند از:
- برند و مدل اپراتور درب
- نوع درب؛ کشویی یا لولایی
- تعداد لنگههای متحرک
- نوع و ولتاژ موتور
- حداکثر جریان خروجی موتور
- نوع انکودر و سیستم تشخیص موقعیت
- نوع سنسور فعالکننده
- نوع سنسور ایمنی
- امکان اتصال قفل برقی
- امکان اتصال باتری اضطراری
- قابلیت تنظیم سرعت و زمان بازماندن
- روش برنامهریزی و تنظیم پارامترها
- ابعاد و نوع اتصالات برد
- سازگاری با اپراتور و موتور موجود
آیا هر برد کنترل برای درب شیشه ای مناسب است؟
خیر. این یکی از مهمترین نکاتی است که هنگام خرید مدار کنترل باید در نظر گرفته شود. حتی اگر دو برد از نظر ظاهری مشابه باشند، ممکن است ولتاژ موتور، نوع انکودر، نحوه اتصال سنسورها، جریان خروجی، منطق فرمان و نرمافزار کنترل آنها متفاوت باشد.
بنابراین اگر هدف شما تعویض مدار خراب است، بهتر است مدل دقیق اپراتور، شماره فنی برد، تصویر برد موجود و مشخصات موتور بررسی شود. انتخاب برد صرفاً بر اساس تعداد ترمینال یا ظاهر فیزیکی میتواند باعث ناسازگاری سیستم شود.
علائم خرابی مدار کنترل درب شیشه ای
خرابی برد کنترل میتواند علائم مختلفی داشته باشد. روشن نشدن سیستم، باز نشدن درب، بسته نشدن کامل، توقف ناگهانی، حرکت نامنظم، عدم تشخیص فرمان سنسور، عملکرد نادرست قفل یا از کار افتادن حالتهای کاری از جمله مشکلاتی هستند که ممکن است به مدار کنترل مربوط باشند.
البته این علائم همیشه به معنی خرابی برد نیستند. خرابی موتور، سنسور، منبع تغذیه، انکودر، سیمکشی یا قفل نیز میتواند علائم مشابهی ایجاد کند. بنابراین قبل از تعویض برد، عیبیابی کامل سیستم ضروری است.
نصب و تنظیم مدار کنترل درب شیشه ای
نصب مدار کنترل باید بر اساس نقشه سیمکشی و دستورالعمل سازنده انجام شود. اتصال اشتباه موتور یا سنسورها ممکن است باعث عملکرد نامناسب یا آسیب به تجهیزات شود. همچنین پس از نصب، پارامترهای حرکتی و سنسورهای ایمنی باید بررسی و آزمایش شوند.
مستندات سازندگان سیستمهای درب اتوماتیک بر اهمیت نصب و سرویس توسط افراد دارای صلاحیت تأکید دارند. همچنین عملکرد تجهیزات ایمنی باید پس از نصب آزمایش شود. :contentReference[oaicite:10]{index=10}
چرا کیفیت مدار کنترل درب شیشه ای اهمیت دارد؟
مدار کنترل بهصورت مستقیم با موتور، سنسورها و تجهیزات حفاظتی سیستم در ارتباط است. کیفیت مناسب برد میتواند به عملکرد پایدارتر، کنترل بهتر حرکت و هماهنگی صحیح تجهیزات کمک کند. در مقابل، استفاده از برد نامتناسب یا بیکیفیت میتواند باعث عملکرد ناپایدار، خطاهای مکرر و حتی آسیب به سایر اجزای سیستم شود.
در سیستمهای پرتردد مانند ورودی فروشگاهها، بانکها، مراکز درمانی، هتلها و ساختمانهای اداری، انتخاب کنترلر مناسب اهمیت بیشتری پیدا میکند؛ زیرا تعداد سیکلهای باز و بسته شدن درب در طول روز زیاد است.
راهنمای خرید مدار کنترل درب شیشه ای
برای خرید مدار کنترل درب شیشه ای ابتدا باید نوع سیستم مشخص شود. اگر درب از نوع کشویی است، مدار باید با اپراتور کشویی و موتور آن سازگار باشد. اگر درب لولایی است، کنترلر مخصوص اپراتور لولایی انتخاب شود.
در مرحله بعد، مشخصات موتور، انکودر، سنسورها، قفل، باتری و سایر تجهیزات جانبی بررسی میشود. برای تعویض برد نیز تطبیق شماره فنی برد قدیمی با محصول جدید اهمیت زیادی دارد.
در این دستهبندی میتوانید محصولات مرتبط با مدار کنترل درب شیشه ای را بررسی کرده و بر اساس مدل اپراتور، مشخصات فنی و امکانات مورد نیاز انتخاب کنید. هدف از انتخاب صحیح، دستیابی به عملکرد روان، ایمن و پایدار درب اتوماتیک است.
سوالات متداول مدار کنترل درب شیشه ای
مدار کنترل درب شیشه ای چه وظیفهای دارد؟
مدار کنترل وظیفه مدیریت موتور، دریافت فرمان سنسورها و کلیدها و کنترل تجهیزات ایمنی و جانبی درب اتوماتیک را بر عهده دارد.
آیا هر مدار کنترلی برای هر درب شیشه ای مناسب است؟
خیر. مدار باید از نظر نوع اپراتور، موتور، ولتاژ، جریان، انکودر، سنسورها و سایر تجهیزات با سیستم درب سازگار باشد.
آیا مدار کنترل درب شیشه ای به سنسور متصل میشود؟
بله. بسیاری از کنترلرهای درب اتوماتیک دارای ورودیهایی برای سنسورهای فعالکننده و سنسورهای ایمنی هستند.
آیا مدار کنترل درب شیشه ای قابلیت باتری اضطراری دارد؟
برخی مدلها دارای ورودی یا مدار شارژ باتری پشتیبان هستند. این قابلیت باید در مشخصات فنی مدل مورد نظر بررسی شود.
چرا درب شیشه ای با وجود سالم بودن موتور حرکت نمیکند؟
مشکل ممکن است از مدار کنترل، سنسور، منبع تغذیه، انکودر، سیمکشی یا قفل باشد. برای تشخیص دقیق باید کل سیستم بررسی شود.
آیا مدار کنترل درب کشویی با درب لولایی یکسان است؟
خیر. منطق کنترل، نوع موتور و مکانیزم حرکت این دو سیستم متفاوت است و معمولاً مدار کنترل اختصاصی خود را نیاز دارند.
آیا میتوان مدار کنترل درب شیشه ای را تعمیر کرد؟
در برخی موارد تعمیر برد امکانپذیر است، اما ابتدا باید مشخص شود مشکل از مدار کنترل است یا از موتور، سنسور، منبع تغذیه و سایر اجزای سیستم.
برای خرید مدار کنترل درب شیشه ای چه اطلاعاتی لازم است؟
برند و مدل اپراتور، نوع درب، مدل موتور، شماره فنی برد قبلی و مشخصات سنسورها و تجهیزات جانبی، اطلاعات مهمی برای انتخاب مدار سازگار هستند.
