مدار کنترل راهبند یکی از مهمترین اجزای الکترونیکی در سیستمهای کنترل تردد خودرو و راهبندهای اتوماتیک است. این قطعه وظیفه دریافت فرمانهای مختلف، مدیریت حرکت موتور، کنترل وضعیت بوم، پردازش ورودی تجهیزات ایمنی و هماهنگکردن عملکرد راهبند با تجهیزات جانبی را بر عهده دارد. در یک سیستم راهبند استاندارد، عملکرد صحیح موتور بهتنهایی کافی نیست و این برد کنترل راهبند است که فرمان باز شدن، بسته شدن، توقف، تشخیص موانع و ارتباط با تجهیزات دسترسی را مدیریت میکند.
در دستهبندی راهبند، مدار کنترل را میتوان یکی از قطعات اصلی و تخصصی در نظر گرفت؛ زیرا بسیاری از اجزای سیستم مانند ریموت کنترل، گیرنده، چشمی، لوپ دیتکتور، فلاشر، شستی، سیستمهای کنترل تردد و گاهی تجهیزات ارتباطی از طریق ورودیها و خروجیهای همین برد با راهبند ارتباط پیدا میکنند. در مستندات فنی برندهای معتبر مانند CAME، FAAC و Nice نیز کنترل پنل یا Control Unit بهعنوان بخش اصلی مدیریت عملکرد راهبند معرفی شده است. برای نمونه، راهبندهای CAME دارای کنترل پنل داخلی هستند و ورودیهایی برای تجهیزات ایمنی و کنترل تردد دارند.
مدار کنترل راهبند چیست و چه وظیفهای دارد؟

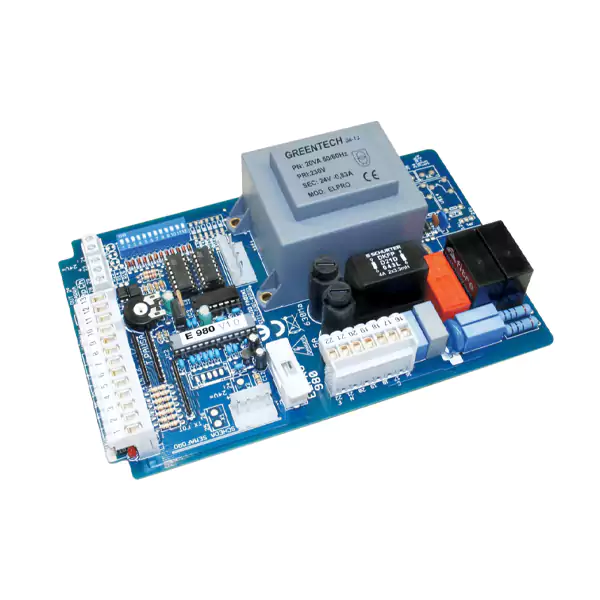

مدار کنترل راهبند یک برد الکترونیکی است که بین منبع تغذیه، موتور و تجهیزات فرمان و ایمنی قرار میگیرد. این برد سیگنالهای دریافتی را تحلیل کرده و بر اساس تنظیمات انجامشده، فرمان مناسب را به موتور و سایر تجهیزات ارسال میکند. به زبان ساده، اگر موتور را عامل ایجاد حرکت بوم بدانیم، مدار کنترل نقش مغز سیستم را دارد.
بسته به مدل راهبند و طراحی برد، مدار کنترل میتواند امکاناتی مانند ورودی فرمان باز و بسته شدن، ورودی توقف، اتصال چشمی ایمنی، ورودی لوپ خودرو، خروجی فلاشر، اتصال ریموت یا گیرنده رادیویی، کنترل زمان بسته شدن خودکار، تنظیم جهت حرکت، تشخیص وضعیت باز و بسته بودن بوم و در مدلهای پیشرفتهتر ارتباطات شبکه یا RS485 را در اختیار کاربر قرار دهد.
بررسی دفترچههای فنی راهبندهای مختلف نشان میدهد که ورودیهای ایمنی اهمیت ویژهای دارند. برای مثال در برخی مدارهای کنترل، عملکرد فوتوسل هنگام بستهشدن بوم میتواند باعث توقف یا بازگشت بوم شود. همچنین لوپ تشخیص خودرو میتواند حضور وسیله نقلیه را شناسایی کرده و از بستهشدن بوم در زمان نامناسب جلوگیری کند.
اجزای مهم در مدار کنترل راهبند
ساختار دقیق برد کنترل با توجه به برند و مدل متفاوت است، اما در بسیاری از مدارهای حرفهای میتوان بخشهایی مانند ترمینالهای ورودی و خروجی، رلهها، فیوزهای حفاظتی، مدار تغذیه، میکروکنترلر، کلیدهای تنظیم، نمایشگر یا LEDهای وضعیت و کانکتورهای مربوط به تجهیزات جانبی را مشاهده کرد.
- ورودی فرمان: برای دریافت فرمان باز، بسته یا توقف از شستی، سیستم کنترل تردد یا تجهیزات دیگر.
- ورودی چشمی ایمنی: برای اتصال فوتوسل و جلوگیری از بستهشدن راهبند در صورت وجود مانع.
- ورودی لوپ: برای اتصال Loop Detector و تشخیص حضور خودرو در مسیر عبور.
- خروجی فلاشر: برای اتصال چراغ هشدار و اعلام وضعیت حرکت بوم.
- خروجی یا مدار موتور: برای مدیریت عملکرد موتور و جهت حرکت آن.
- مدار تشخیص وضعیت: برای دریافت اطلاعات مربوط به موقعیت بوم و پایان حرکت.
- ورودی گیرنده: در مدلهایی که امکان اتصال مستقیم گیرنده ریموت وجود دارد.
- رابط ارتباطی: در برخی مدلهای پیشرفته برای اتصال به سیستم مدیریت پارکینگ یا تجهیزات کنترلی.
چرا انتخاب مدار کنترل مناسب راهبند اهمیت دارد؟
تعویض یا انتخاب برد کنترل راهبند صرفاً با توجه به ظاهر یا تعداد ترمینالها انجام نمیشود. مدار باید از نظر ولتاژ کاری، نوع موتور، توان خروجی، روش کنترل، تجهیزات ایمنی و نوع راهبند با سیستم موجود سازگار باشد. استفاده از یک برد نامتناسب ممکن است باعث عملکرد نادرست موتور، اختلال در سیستم ایمنی یا حتی آسیب به قطعات الکترونیکی شود.
به همین دلیل پیش از خرید برد کنترل راهبند بهتر است مدل دقیق راهبند، ولتاژ موتور، نوع موتور، مشخصات برد قبلی، تعداد و نوع تجهیزات جانبی و نوع کاربرد بررسی شود. برخی راهبندها از موتورهای 24 ولت DC استفاده میکنند، در حالی که در مدلهای دیگر ساختار تغذیه و موتور متفاوت است. برای نمونه، CAME در برخی مدلهای GARD از گیربکسموتور 24V DC و کنترل پنل داخلی استفاده میکند.
مدار کنترل راهبند 24 ولت و 220 ولت
یکی از مهمترین مشخصات هنگام انتخاب مدار کنترل، ولتاژ کاری سیستم است. در بازار، مدارهای مورد استفاده در راهبندهای مختلف با ساختارهای متفاوتی عرضه میشوند. برخی سیستمها بر پایه موتور و تجهیزات 24 ولت طراحی شدهاند و برخی دیگر دارای ورودی برق شهر و ساختار متفاوت تغذیه هستند.
توجه داشته باشید که عبارت «24 ولت» یا «220 ولت» بهتنهایی برای انتخاب برد کافی نیست. باید مشخص شود این ولتاژ مربوط به ورودی برد، موتور، تجهیزات جانبی یا بخش خاصی از مدار است. در برخی راهبندهای حرفهای، برق ورودی کنترل پنل با ولتاژ تجهیزات کنترلی تفاوت دارد و مدار داخلی وظیفه تبدیل و مدیریت این ولتاژها را بر عهده میگیرد.
مدار کنترل راهبند و چشمی ایمنی
چشمی یا فوتوسل یکی از تجهیزات مهم ایمنی در سیستم راهبند است. وظیفه آن تشخیص وجود مانع در مسیر حرکت بوم و ارسال وضعیت به مدار کنترل است. نحوه واکنش راهبند به سیگنال چشمی به طراحی و تنظیمات برد بستگی دارد؛ برای مثال ممکن است هنگام بستهشدن بوم، وجود مانع باعث توقف یا بازگشت بوم شود.
این قابلیت در ورودی پارکینگهای پرتردد، مجتمعهای تجاری، کارخانهها، سازمانها و پارکینگهای عمومی اهمیت زیادی دارد. بنابراین هنگام انتخاب برد کنترل، باید نوع ورودی فوتوسل و منطق عملکرد آن با چشمی نصبشده سازگار باشد.
مدار کنترل راهبند و لوپ دیتکتور
لوپ دیتکتور برای تشخیص حضور خودرو در محدوده عبور استفاده میشود. این سیستم معمولاً با یک حلقه سیمی نصبشده در سطح زمین و یک ماژول تشخیص خودرو کار میکند. اطلاعات حاصل از لوپ میتواند به مدار کنترل راهبند ارسال شود تا سیستم بر اساس حضور یا عبور خودرو تصمیم مناسب بگیرد.
در برخی سیستمهای حرفهای، لوپ میتواند در منطق بازشدن، بستهشدن یا جلوگیری از بستهشدن ناخواسته بوم نقش داشته باشد. مستندات برخی سازندگان راهبند نیز ورودی اختصاصی برای Loop Detector و تجهیزات ضدبرخورد در نظر گرفتهاند.
ارتباط مدار کنترل راهبند با ریموت و سیستم کنترل تردد
یکی از کاربردهای رایج مدار کنترل، دریافت فرمان از ریموت یا گیرنده رادیویی است. در این حالت کاربر با فشردن کلید ریموت، سیگنال را به گیرنده ارسال میکند و گیرنده فرمان مربوطه را به برد کنترل انتقال میدهد. مدار کنترل پس از دریافت فرمان معتبر، فرآیند باز یا بستهشدن راهبند را اجرا میکند.
در پروژههای حرفهایتر ممکن است راهبند علاوه بر ریموت با دستگاههای کارتخوان، پلاکخوان، کیپد، RFID، سیستم مدیریت پارکینگ یا کنترلر مرکزی نیز ارتباط داشته باشد. در چنین کاربردهایی تعداد و نوع ورودیها و همچنین قابلیتهای ارتباطی برد اهمیت بیشتری پیدا میکند.
مدار کنترل راهبند با قابلیت بسته شدن خودکار
یکی از امکانات کاربردی در بسیاری از کنترل پنلهای راهبند، بسته شدن خودکار است. در این حالت پس از بازشدن بوم و سپریشدن زمان تعیینشده، مدار کنترل فرمان بستهشدن را صادر میکند؛ البته نحوه عملکرد این قابلیت به وضعیت ورودیهای ایمنی مانند چشمی و لوپ نیز وابسته است.
قابلیت تنظیم زمان بستهشدن خودکار برای پارکینگهای پرتردد بسیار کاربردی است، زیرا نیاز به ارسال فرمان دستی برای بستن راهبند را کاهش میدهد. در مقابل، در پروژههایی که نیاز به کنترل دقیقتر عبور و مرور وجود دارد، ممکن است این قابلیت غیرفعال یا از طریق سیستم مدیریت تردد کنترل شود.
مدار کنترل راهبند و فلاشر
فلاشر راهبند برای ایجاد هشدار دیداری هنگام حرکت بوم استفاده میشود. مدار کنترل میتواند با توجه به وضعیت راهبند، خروجی مناسب را برای چراغ هشدار فعال کند. این موضوع در محیطهایی که خودرو و عابر همزمان در محدوده راهبند تردد دارند اهمیت زیادی دارد.
نوع خروجی فلاشر، ولتاژ و ظرفیت آن باید با چراغ مورد استفاده مطابقت داشته باشد. اتصال مستقیم یک مصرفکننده نامتناسب به خروجی برد میتواند باعث آسیب به مدار یا ایجاد اختلال در عملکرد سیستم شود.
مدار کنترل راهبند و محدودکنندههای حرکت
برای کنترل دقیق موقعیت بوم، مدار راهبند باید از وضعیت حرکت و نقاط انتهایی آن اطلاع داشته باشد. این اطلاعات بسته به مدل دستگاه ممکن است از طریق میکروسوئیچ، انکودر، سنسور یا روشهای دیگر دریافت شود. در راهبندهای جدیدتر، انکودر میتواند علاوه بر تعیین موقعیت، در تشخیص وضعیت حرکت و افزایش دقت کنترل نیز نقش داشته باشد.
در مستندات فنی CAME و Nice نیز استفاده از سیستمهای تشخیص موقعیت و کنترل حرکت در راهبندهای اتوماتیک مشاهده میشود. این موضوع نشان میدهد که برد کنترل صرفاً یک کلید الکترونیکی برای روشن و خاموش کردن موتور نیست، بلکه بخش مهمی از سیستم کنترل حرکت و ایمنی دستگاه محسوب میشود.
نکات مهم هنگام خرید مدار کنترل راهبند
برای خرید برد کنترل راهبند بهتر است قبل از انتخاب محصول، مشخصات فنی سیستم موجود بررسی شود. مهمترین موارد عبارتاند از:
- مدل و برند راهبند.
- ولتاژ و نوع موتور.
- نوع موتور DC یا ساختار موتور مورد استفاده.
- نوع ورودیهای فرمان.
- سازگاری با ریموت و گیرنده.
- امکان اتصال چشمی ایمنی.
- امکان اتصال لوپ دیتکتور.
- نوع و ظرفیت خروجی فلاشر.
- وجود قابلیت بستهشدن خودکار.
- پشتیبانی از تجهیزات کنترل تردد.
- وجود ورودی و خروجیهای مورد نیاز پروژه.
- نوع سنسور یا سیستم تشخیص موقعیت بوم.
- قابلیت برنامهریزی و تنظیم پارامترهای عملکردی.
تفاوت مدار کنترل اصلی و برد جایگزین راهبند
در هنگام خرابی سیستم، همیشه لازم نیست کل راهبند تعویض شود. در بسیاری از موارد، مشکل مربوط به مدار کنترل، رلهها، منبع تغذیه، بخش ورودی یا قطعات مرتبط با کنترل موتور است. در صورتی که عیب بهدرستی تشخیص داده شود، امکان تعویض برد یا استفاده از مدار کنترل سازگار وجود دارد.
با این حال، استفاده از برد جایگزین باید با دقت انجام شود. تعداد ترمینالهای مشابه به معنی سازگاری کامل نیست و منطق ورودیها، ولتاژ خروجیها، نوع موتور و برنامه کنترل نیز باید بررسی شود. برای همین، مقایسه دفترچه راهنما و نقشه سیمکشی برد قدیمی با برد جدید اهمیت زیادی دارد.
کاربرد مدار کنترل راهبند در پروژههای مختلف
مدار کنترل راهبند در انواع پروژههای کنترل تردد قابل استفاده است؛ از پارکینگ ساختمانهای مسکونی گرفته تا مجتمعهای تجاری، اداری، صنعتی، کارخانهها، مراکز درمانی، سازمانها، انبارها، مراکز لجستیکی و پارکینگهای عمومی. تفاوت اصلی این پروژهها معمولاً در میزان تردد، سطح امنیت، تعداد تجهیزات جانبی و نحوه مدیریت دسترسی است.
برای یک پارکینگ کوچک ممکن است ریموت و چشمی تنها تجهیزات جانبی مورد نیاز باشند، در حالی که یک مجموعه بزرگ میتواند به لوپ، پلاکخوان، کارتخوان، سیستم مدیریت پارکینگ، چراغهای هشدار و ارتباط با چند راهبند نیاز داشته باشد. بنابراین مدار کنترل باید متناسب با معماری کل سیستم انتخاب شود.
عیبیابی اولیه مدار کنترل راهبند
اگر راهبند باز یا بسته نمیشود، ابتدا باید وضعیت برق ورودی، فیوزها، فرمان ریموت، چشمی، لوپ، وضعیت موتور و ورودیهای ایمنی بررسی شود. روشنبودن چراغهای نشانگر روی برد میتواند اطلاعات اولیهای درباره وضعیت تغذیه و بعضی ورودیها ارائه دهد.
در برخی کنترل پنلها، LEDها و نمایشگر برای نمایش وضعیت ورودیها و خطاها استفاده میشوند. در مدلهای پیشرفته نیز منوی برنامهریزی میتواند برای تنظیم پارامترهای حرکت، زمان بستهشدن خودکار و ورودیهای ایمنی مورد استفاده قرار گیرد. بنابراین هنگام تعمیر یا تنظیم، مطالعه دفترچه مخصوص همان مدل ضروری است.
جمعبندی خرید مدار کنترل راهبند
مدار کنترل راهبند قلب الکترونیکی سیستم کنترل تردد است و عملکرد موتور، فرمانهای باز و بسته، تجهیزات ایمنی و بسیاری از تجهیزات جانبی را مدیریت میکند. انتخاب صحیح این قطعه باید بر اساس مشخصات واقعی راهبند و تجهیزات متصل به آن انجام شود، نه صرفاً بر اساس ظاهر برد یا تعداد ترمینالها.
اگر قصد خرید یا تعویض برد کنترل راهبند را دارید، ابتدا مدل راهبند، ولتاژ موتور، نوع موتور، مشخصات مدار قبلی، نوع چشمی، لوپ، ریموت، فلاشر و سایر تجهیزات متصل را بررسی کنید. سپس مشخصات فنی مدار جدید را با سیستم موجود تطبیق دهید. وجود دفترچه نصب، نقشه سیمکشی و مشخصات فنی معتبر میتواند فرایند انتخاب و نصب را بسیار دقیقتر کند. در راهبندهای حرفهای برندهایی مانند CAME، FAAC و Nice نیز مستندات فنی اختصاصی برای کنترل پنل و نحوه تنظیم و اتصال تجهیزات ارائه شده است.
سوالات متداول درباره مدار کنترل راهبند
مدار کنترل راهبند چه کاری انجام میدهد؟
مدار کنترل، فرمانهای باز، بسته و توقف را پردازش کرده و عملکرد موتور، چشمی، لوپ، فلاشر، ریموت و سایر تجهیزات متصل به راهبند را مدیریت میکند.
آیا هر مدار کنترل برای هر راهبندی قابل استفاده است؟
خیر. ولتاژ، نوع موتور، ورودیها، خروجیها، روش تشخیص موقعیت و منطق عملکرد برد باید با راهبند سازگار باشد.
آیا مدار کنترل راهبند به چشمی متصل میشود؟
بله، بسیاری از مدارهای کنترل راهبند دارای ورودی ایمنی برای اتصال فوتوسل یا چشمی هستند؛ اما نوع اتصال و منطق عملکرد باید مطابق دفترچه همان برد باشد.
آیا امکان اتصال لوپ دیتکتور به مدار کنترل راهبند وجود دارد؟
در بسیاری از سیستمهای راهبند چنین امکانی وجود دارد. لوپ برای تشخیص حضور خودرو استفاده میشود و سیگنال آن میتواند در منطق باز و بسته شدن راهبند مورد استفاده قرار گیرد.
مدار کنترل راهبند با ریموت چه ارتباطی دارد؟
ریموت معمولاً از طریق گیرنده رادیویی فرمان را دریافت میکند و گیرنده این فرمان را به ورودی کنترل راهبند انتقال میدهد. سازگاری فرکانس، کدگذاری و نوع گیرنده باید بررسی شود.
آیا مدار کنترل راهبند قابلیت بسته شدن خودکار دارد؟
بسیاری از کنترل پنلها قابلیت تنظیم زمان بستهشدن خودکار را دارند، اما امکانات دقیق بسته به مدل و سازنده متفاوت است.
خرابی مدار کنترل راهبند چه علائمی دارد؟
بسته به نوع خرابی ممکن است راهبند روشن نشود، فرمان باز یا بسته را دریافت نکند، موتور بهدرستی کار نکند یا تجهیزات ایمنی و جانبی عملکرد غیرعادی داشته باشند. برای تشخیص دقیق باید برق، فیوز، ورودیها و خروجیهای برد بررسی شود.
برای خرید مدار کنترل راهبند چه مشخصاتی را باید بدانیم؟
مدل راهبند، برند، نوع و ولتاژ موتور، مشخصات برد قبلی، نوع تجهیزات ایمنی، نوع گیرنده، لوپ، فلاشر و سایر تجهیزات متصل از مهمترین اطلاعات مورد نیاز هستند.
