مدار کنترل جک پارکینگ یکی از اجزای اصلی سیستمهای حفاظت و امنیت و دروازههای اتوماتیک است که وظیفه مدیریت عملکرد موتور، دریافت فرمان باز و بسته شدن، کنترل تجهیزات ایمنی و هماهنگسازی متعلقات جک پارکینگ را بر عهده دارد. در یک سیستم درب اتوماتیک، برد کنترل در واقع مرکز فرمان سیستم محسوب میشود و ارتباط میان موتور، ریموت کنترل، آنتن، فتوسل، لیمیت سوئیچ، فلاشر، قفل برقی و سایر تجهیزات جانبی را مدیریت میکند.
مدار کنترل جک پارکینگ ممکن است برای جک تک لنگه، جک دو لنگه، جک الکترومکانیکی، جک 24 ولت یا 220 ولت طراحی شده باشد و قابلیتهای آن نیز بسته به مدل و سازنده متفاوت است. برخی بردها امکاناتی مانند تنظیم زمان باز و بسته شدن، زمان توقف، بسته شدن خودکار، باز شدن نفررو، کنترل قدرت موتور، تشخیص موانع، ورودی فتوسل، اتصال ریموت و گیرنده رادیویی و مدیریت لیمیت سوئیچ را ارائه میکنند.
مدار کنترل جک پارکینگ چیست؟
مدار کنترل جک پارکینگ یا Gate Control Board یک برد الکترونیکی است که فرمانهای ورودی را دریافت کرده و بر اساس برنامه و تنظیمات خود، موتور جک را کنترل میکند. هنگامی که کاربر دکمه ریموت را فشار میدهد، فرمان توسط گیرنده رادیویی دریافت شده و برد کنترل، موتور را برای باز کردن یا بستن درب فعال میکند.
برد کنترل علاوه بر فرمان حرکت موتور، ورودیهای مربوط به تجهیزات ایمنی و کنترلی را نیز بررسی میکند. برای مثال، فتوسل میتواند وجود مانع در مسیر حرکت درب را تشخیص دهد و برد کنترل بر اساس تنظیمات خود از ادامه حرکت جلوگیری کند یا جهت حرکت را تغییر دهد. در مستندات رسمی کنترلرهای جک پارکینگ CAME نیز ورودیهای اختصاصی برای فتوسل و عملکردهایی مانند بازگشت در هنگام بسته شدن، توقف جزئی و توقف در زمان وجود مانع تعریف شده است.
مدار کنترل جک پارکینگ در دسته حفاظت و امنیت
قرار گرفتن مدار کنترل جک پارکینگ در دسته حفاظت و امنیت به این دلیل است که این برد تنها یک کنترلکننده موتور نیست؛ بلکه بخشی از زنجیره ایمنی و کنترل دسترسی به ساختمان، پارکینگ، مجتمع مسکونی، کارخانه، فروشگاه و اماکن تجاری محسوب میشود.
برد کنترل میتواند فرمانهای ورودی از ریموت، کلید، شستی، سیستم کنترل تردد یا تجهیزات هوشمند را مدیریت کند و همزمان وضعیت تجهیزات ایمنی مانند فتوسل را بررسی نماید. در برخی کنترلرهای حرفهای، عملکرد تست ایمنی فتوسل نیز وجود دارد و در صورت تشخیص نقص در تجهیزات حفاظتی، اجرای فرمان حرکت میتواند متوقف شود.
انواع مدار کنترل جک پارکینگ
مدار کنترل جک دو لنگه
مدار کنترل جک دو لنگه برای سیستمهایی طراحی شده است که درب پارکینگ دارای دو لنگه متحرک است. این بردها معمولاً امکان کنترل دو موتور را فراهم میکنند و میتوانند ترتیب حرکت لنگهها، زمان تأخیر بین موتورها، زمان باز و بسته شدن و توقف را مدیریت کنند.
در برخی مدلها امکان تنظیم عملکرد موتور اول و دوم به صورت جداگانه وجود دارد. این قابلیت برای دربهایی که دو لنگه آنها همزمان یا با تأخیر مشخص حرکت میکنند اهمیت دارد. در زمان انتخاب برد جایگزین، باید تعداد موتور، ولتاژ موتور و نوع سیستم جک با مشخصات برد مطابقت داشته باشد.
مدار کنترل جک تک لنگه
برای دربهایی که تنها یک لنگه متحرک دارند، میتوان از مدار کنترل سازگار با جک تک لنگه استفاده کرد. این بردها معمولاً سادهتر از کنترلرهای دو موتوره هستند، اما امکاناتی مانند ریموت کنترل، فتوسل، لیمیت سوئیچ، فلاشر و بسته شدن خودکار میتوانند در آنها وجود داشته باشند.
مدار کنترل جک 24 ولت
بردهای کنترل جک 24 ولت برای سیستمهایی طراحی میشوند که موتور آنها با ولتاژ DC یا ساختار مشخص 24 ولتی کار میکند. یکی از مزایای رایج سیستمهای 24 ولت، امکان استفاده از تجهیزات کنترلی و باتری پشتیبان در برخی معماریها است.
البته نباید صرفاً بر اساس عبارت «24V» اقدام به خرید کرد. نوع موتور، جریان نامی و راهاندازی، نحوه کنترل موتور و مشخصات سازنده باید با برد انتخابی مطابقت داشته باشد.
مدار کنترل جک 220 ولت
برخی سیستمهای جک پارکینگ از موتورهای AC با برق شهر استفاده میکنند و مدار کنترل مخصوص آنها باید برای همین نوع موتور طراحی شده باشد. برد کنترل جک 220 ولت از نظر مدار قدرت، رلهها، خازن و روش کنترل موتور با بردهای 24 ولت متفاوت است.
در هنگام تعویض برد، بررسی دقیق ولتاژ و نوع موتور اهمیت زیادی دارد. استفاده از یک برد صرفاً بر اساس شباهت ظاهری یا تعداد ترمینالها میتواند باعث عملکرد نادرست یا آسیب به تجهیزات شود.
اجزای اصلی مدار کنترل جک پارکینگ
بردهای کنترل جک پارکینگ بسته به مدل، امکانات متفاوتی دارند، اما معمولاً مجموعهای از ورودیها و خروجیها برای کنترل موتور و تجهیزات جانبی روی آنها قرار گرفته است. مهمترین موارد عبارتاند از:
- ورودی برق: برای تأمین انرژی برد و سیستم جک.
- خروجی موتور: برای اتصال موتور یا موتورها.
- ورودی فتوسل: برای اتصال سنسورهای ایمنی نوری.
- ورودی لیمیت سوئیچ: برای تشخیص موقعیت انتهایی حرکت درب در مدلهای دارای لیمیت.
- گیرنده رادیویی: برای دریافت فرمان ریموت کنترل.
- کانکتور آنتن: برای اتصال آنتن گیرنده رادیویی.
- خروجی فلاشر: برای چراغ هشدار هنگام حرکت درب.
- ورودی شستی: برای کنترل دستی یا فرمان سیمی.
- ورودی STOP: برای توقف سیستم در شرایط مشخص.
- خروجی قفل برقی: در مدلهایی که از قفل برقی پشتیبانی میکنند.
- تنظیمات برنامهریزی: برای تعیین منطق عملکرد و پارامترهای حرکتی.
نقش فتوسل در مدار کنترل جک
فتوسل یکی از مهمترین تجهیزات ایمنی متصل به مدار کنترل جک پارکینگ است. این تجهیز معمولاً از یک فرستنده و گیرنده تشکیل میشود و با ایجاد یک پرتو مادون قرمز، عبور خودرو یا شخص از مسیر را تشخیص میدهد.
هنگامی که فتوسل وجود مانع را تشخیص دهد، ورودی ایمنی برد تغییر وضعیت میدهد و کنترلر بر اساس برنامه خود میتواند حرکت درب را متوقف کند یا در هنگام بسته شدن، فرمان بازگشت صادر کند. در مستندات کنترلرهای CAME، ورودیهای فتوسل میتوانند برای عملکردهایی مانند بازگشایی هنگام بسته شدن، توقف جزئی و انتظار رفع مانع پیکربندی شوند.
در برخی کنترلرهای حرفهای، عملکرد Safety Test یا Failsafe نیز وجود دارد. در این حالت برد پیش از حرکت، وضعیت تجهیزات ایمنی را بررسی میکند و در صورت تشخیص نقص، اجازه اجرای فرمان را نمیدهد. چنین ساختاری در مستندات CAME و FAAC برای برخی کنترلرهای جک پارکینگ دیده میشود.
لیمیت سوئیچ در مدار کنترل جک
لیمیت سوئیچ یا Limit Switch برای تعیین موقعیت انتهایی حرکت درب استفاده میشود. هنگامی که لنگه درب به نقطه تعیینشده میرسد، وضعیت لیمیت سوئیچ تغییر کرده و برد کنترل متوجه میشود که باید حرکت موتور را متوقف کند.
بسته به طراحی جک، لیمیت سوئیچ ممکن است مکانیکی، مغناطیسی یا بر اساس فناوری دیگری باشد. برخی جکها دارای لیمیت داخلی هستند و برخی سیستمها ورودی مشخصی برای لیمیت سوئیچ روی مدار کنترل دارند.
در هنگام تعویض مدار کنترل باید مشخص شود که نوع لیمیت سوئیچ موتور با ورودیهای برد سازگاری دارد. در برخی کنترلرهای FAAC نیز ترمینالهای اختصاصی برای Limit Switchهای باز و بسته در نظر گرفته شده است.
ریموت کنترل و مدار کنترل جک

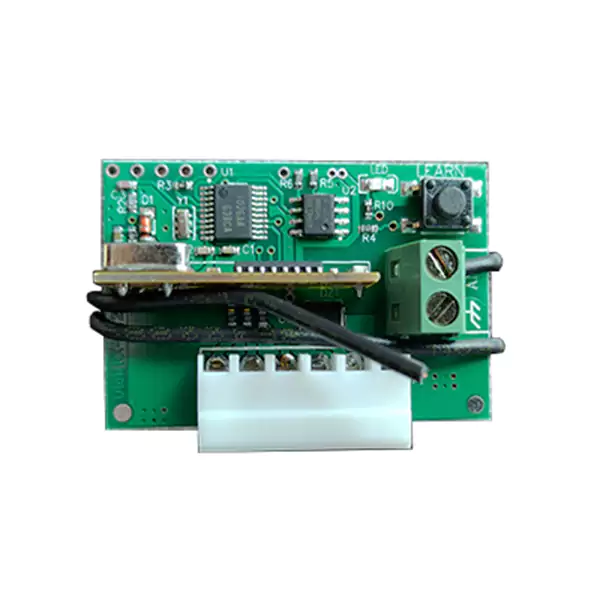

یکی از کاربردهای اصلی مدار کنترل جک، دریافت فرمان از ریموت کنترل است. بسیاری از بردها دارای گیرنده رادیویی داخلی هستند یا امکان نصب کارت گیرنده جداگانه را فراهم میکنند.
فرکانس رادیویی، نوع کدگذاری، ظرفیت حافظه ریموت و روش ثبت ریموتها بسته به برد متفاوت است. برخی کنترلرهای حرفهای از گیرندههای اختصاصی یا ماژولهای قابل نصب استفاده میکنند. بنابراین هنگام خرید برد جایگزین، باید سازگاری ریموتهای موجود نیز بررسی شود.
آنتن در مدار کنترل جک پارکینگ
آنتن برای دریافت بهتر سیگنال ریموت اهمیت دارد. برخی بردها دارای کانکتور آنتن خارجی هستند و امکان اتصال آنتن مناسب به آنها وجود دارد. در این حالت نوع کابل، کانکتور، فرکانس آنتن و محل نصب میتواند بر کیفیت دریافت سیگنال تأثیر بگذارد.
در مدارهای کنترل حرفهای، آنتن ممکن است از طریق کابل کواکسیال به برد متصل شود. استفاده از آنتن مناسب و قرار دادن آن در محل مناسب میتواند در شرایطی که فاصله ریموت تا جک زیاد است یا موانع ساختمانی وجود دارد، به بهبود ارتباط کمک کند.
بسته شدن خودکار درب
یکی از قابلیتهای رایج مدار کنترل جک پارکینگ، Automatic Closing یا بسته شدن خودکار است. در این حالت پس از باز شدن درب و سپری شدن زمان تنظیمشده، برد فرمان بسته شدن را صادر میکند.
زمان مکث ممکن است در برخی بردها قابل تنظیم باشد. وجود فتوسل اهمیت ویژهای دارد، زیرا درب اتوماتیک نباید در شرایطی که سیستم ایمنی آن وجود مانع را تشخیص میدهد، بدون توجه به وضعیت ایمنی به حرکت خود ادامه دهد.
تنظیم قدرت و زمان حرکت موتور
برخی مدارهای کنترل پیشرفته امکان تنظیم پارامترهایی مانند زمان حرکت، قدرت موتور، زمان مکث و سرعت یا شتاب را فراهم میکنند. این قابلیتها باید بر اساس نوع جک، وزن درب، طول لنگه و دستورالعمل سازنده تنظیم شوند.
تنظیم نادرست قدرت موتور میتواند روی عملکرد سیستم و ایمنی آن اثر بگذارد. به همین دلیل تنظیمات برد باید توسط فرد متخصص و مطابق دستورالعمل سازنده انجام شود.
مدار کنترل جک و قفل برقی
در برخی دربهای پارکینگ، بهخصوص دربهایی که نیاز به قفل مکانیکی یا الکتریکی دارند، برد کنترل میتواند خروجی اختصاصی برای قفل برقی داشته باشد. در این سیستم، برد پیش از شروع حرکت درب یا مطابق توالی تعریفشده، قفل را آزاد میکند.
نوع قفل و ولتاژ آن باید با خروجی برد سازگار باشد. در صورت نیاز میتوان از رله واسط نیز استفاده کرد، اما نحوه اتصال باید بر اساس نقشه سیمکشی همان برد انجام شود.
فلاشر و چراغ هشدار جک پارکینگ
فلاشر یکی از متعلقات رایج جک پارکینگ است که هنگام حرکت درب روشن یا چشمکزن میشود و به راننده و عابر اطلاع میدهد که سیستم در حال باز یا بسته شدن است.
مدار کنترل معمولاً خروجی مشخصی برای چراغ هشدار دارد. ولتاژ و توان مجاز این خروجی باید از روی مشخصات فنی برد بررسی شود تا چراغی با ظرفیت مناسب انتخاب شود.
مدار کنترل جک و ورودی STOP
ورودی STOP در بسیاری از کنترلرهای جک برای ایجاد فرمان توقف استفاده میشود. در مستندات CAME، ورودی STOP میتواند یک ورودی ایمنی با کنتاکت NC باشد که در شرایط فعال شدن، حرکت درب را متوقف میکند.
نوع ورودی و منطق عملکرد آن در بردهای مختلف یکسان نیست. بنابراین هنگام نصب یا تعویض برد باید نقشه ترمینالها و دفترچه فنی همان مدل بررسی شود.
مدار کنترل جک قابل برنامهریزی
کنترلرهای جدید معمولاً دارای DIP Switch، کلیدهای تنظیم، نمایشگر یا رابط برنامهریزی هستند. از طریق این بخشها میتوان برخی پارامترهای عملکردی مانند حالت تکفرمان، باز-توقف-بسته، بسته شدن خودکار، ورودیهای ایمنی و زمانبندی را تنظیم کرد.
در برخی مدلهای حرفهای، تنظیمات از طریق نمایشگر دیجیتال و منوی نرمافزاری انجام میشود. چنین بردهایی معمولاً امکان تنظیم دقیقتری نسبت به مدارهای ساده دارند.
تفاوت مدار کنترل اصلی و برد جایگزین جک
مدار کنترل اصلی معمولاً توسط سازنده جک برای یک خانواده مشخص از موتورها طراحی شده است. برد جایگزین یا یونیورسال میتواند برای تعمیر یا ارتقای برخی سیستمها استفاده شود، اما باید از نظر ولتاژ موتور، تعداد موتور، لیمیت سوئیچ، فتوسل، ریموت، آنتن و سایر ورودیها و خروجیها سازگاری داشته باشد.
در انتخاب برد جایگزین، شباهت ظاهری به برد قبلی معیار کافی نیست. مشخصات الکتریکی و منطق کنترلی باید بررسی شود. برای نمونه، بردی که برای موتور 24 ولت طراحی شده است لزوماً نمیتواند موتور 220 ولت را کنترل کند.
راهنمای خرید مدار کنترل جک پارکینگ
قبل از خرید مدار کنترل جک پارکینگ، ابتدا نوع موتور و سیستم درب را مشخص کنید. سپس موارد زیر را بررسی نمایید:
- ولتاژ کاری موتور؛
- تعداد موتور قابل پشتیبانی؛
- نوع جک و کاربرد آن؛
- نوع و تعداد ورودیهای فتوسل؛
- پشتیبانی از لیمیت سوئیچ؛
- نوع و فرکانس گیرنده ریموت؛
- امکان اتصال آنتن خارجی؛
- خروجی فلاشر؛
- پشتیبانی از قفل برقی؛
- ورودی STOP و شستی؛
- امکان بسته شدن خودکار؛
- تنظیم زمان و قدرت حرکت؛
- پشتیبانی از حالت نفررو یا Partial Opening؛
- ظرفیت خروجی تجهیزات جانبی؛
- نوع حفاظت فیوزها و مدار تغذیه؛
- ابعاد برد و سازگاری با جعبه کنترل.
چگونه برد مناسب جک پارکینگ را انتخاب کنیم؟
بهترین روش، شروع از مشخصات موتور و برد قبلی است. اگر قصد تعویض برد دارید، مدل دقیق جک، ولتاژ موتور، تعداد موتور و نوع لیمیت سوئیچ را مشخص کنید. سپس نقشه ترمینالهای برد جدید را با سیمکشی سیستم مقایسه نمایید.
اگر جک شما دارای دو موتور است، برد باید برای کنترل دو موتور طراحی شده باشد. اگر سیستم دارای فتوسل، قفل برقی، فلاشر و ریموت اختصاصی است، وجود ورودی و خروجیهای سازگار با این تجهیزات نیز ضروری است.
در پروژههای امنیتی و مجتمعهای پرتردد، بهتر است علاوه بر امکانات پایه، قابلیتهای ایمنی و کیفیت ساخت برد نیز بررسی شود. وجود ورودیهای ایمنی، تست فتوسل، حفاظت مناسب مدار و امکان تشخیص شرایط خطا میتواند در عملکرد مطمئنتر سیستم اهمیت داشته باشد.
نکات مهم نصب مدار کنترل جک
نصب مدار کنترل جک باید مطابق نقشه سیمکشی سازنده انجام شود. قبل از هرگونه اتصال یا تغییر سیمکشی، برق اصلی سیستم باید قطع شود. برخی کنترلرها دارای بخشهای برق شهر و مدارهای ولتاژ پایین در کنار یکدیگر هستند و نصب نادرست میتواند خطر برقگرفتگی یا آسیب به برد ایجاد کند.
همچنین سیمکشی موتور، فتوسل، لیمیت سوئیچ، فلاشر و ورودیهای فرمان باید مطابق ترمینالهای مشخصشده در دفترچه همان مدل انجام شود. رنگ سیمها در برندها و مدلهای مختلف الزاماً یکسان نیست و نباید صرفاً بر اساس رنگ سیم اقدام به اتصال کرد.
جمعبندی خرید مدار کنترل جک پارکینگ
مدار کنترل جک پارکینگ مغز متفکر سیستم درب اتوماتیک است و وظیفه مدیریت موتور، ریموت، فتوسل، لیمیت سوئیچ، فلاشر، قفل برقی و سایر تجهیزات جانبی را بر عهده دارد. این محصول در دسته حفاظت و امنیت اهمیت ویژهای دارد، زیرا علاوه بر کنترل ورود و خروج، میتواند در مدیریت عملکرد تجهیزات ایمنی درب نیز نقش داشته باشد.
برای خرید مدار کنترل جک پارکینگ، ابتدا باید ولتاژ موتور، تعداد موتورها، نوع لیمیت، نوع ریموت، فرکانس گیرنده، ورودیهای ایمنی، خروجی تجهیزات جانبی و امکانات برنامهریزی بررسی شود. استفاده از برد نامتناسب ممکن است باعث عملکرد نادرست موتور یا تجهیزات حفاظتی شود.
در این زیرگروه از دسته حفاظت و امنیت میتوانید انواع مدار کنترل جک پارکینگ، برد کنترل جک تک لنگه و دو لنگه، بردهای 24 ولت و 220 ولت و کنترلرهای جایگزین را بررسی کنید و بر اساس مشخصات فنی، نوع موتور و امکانات موردنیاز، گزینه مناسب را انتخاب نمایید.
سوالات متداول درباره مدار کنترل جک پارکینگ
مدار کنترل جک پارکینگ چیست؟
مدار کنترل جک پارکینگ برد الکترونیکی مرکزی سیستم است که فرمان موتور، ریموت، فتوسل، لیمیت سوئیچ، فلاشر، قفل برقی و سایر تجهیزات متصل به جک را مدیریت میکند.
آیا هر مدار کنترل برای هر جک پارکینگ قابل استفاده است؟
خیر. ولتاژ موتور، تعداد موتور، نوع لیمیت سوئیچ، نوع گیرنده، ورودیهای ایمنی و خروجیهای برد باید با سیستم جک سازگار باشند.
مدار کنترل جک دو لنگه چیست؟
این نوع برد برای سیستمهایی طراحی شده است که دارای دو لنگه متحرک هستند و معمولاً امکان کنترل دو موتور و تنظیم توالی حرکت لنگهها را فراهم میکند.
فتوسل چه نقشی در مدار کنترل جک دارد؟
فتوسل یک تجهیز ایمنی است که وجود مانع در مسیر درب را تشخیص میدهد. برد کنترل میتواند بر اساس تنظیمات خود در صورت فعال شدن فتوسل، حرکت درب را متوقف یا جهت حرکت را تغییر دهد.
لیمیت سوئیچ در جک پارکینگ چه کاری انجام میدهد؟
لیمیت سوئیچ موقعیت انتهایی باز یا بسته شدن درب را تشخیص میدهد و اطلاعات آن را به مدار کنترل ارسال میکند تا حرکت موتور در موقعیت تعیینشده متوقف شود.
آیا میتوان برد جک پارکینگ را با یک برد یونیورسال تعویض کرد؟
در برخی سیستمها امکان استفاده از برد یونیورسال وجود دارد، اما باید مشخصات موتور، ولتاژ، تعداد موتورها، لیمیت سوئیچ، فتوسل، ریموت و سایر تجهیزات با برد جدید سازگار باشد.
مدار کنترل جک 24 ولت با جک 220 ولت متفاوت است؟
بله. مدار قدرت و روش کنترل موتور در سیستمهای 24 ولت و 220 ولت متفاوت است و برد باید دقیقاً متناسب با نوع موتور انتخاب شود.
آیا مدار کنترل جک دارای گیرنده ریموت است؟
بسیاری از بردها دارای گیرنده رادیویی داخلی یا محل نصب گیرنده جداگانه هستند. فرکانس و نوع کدگذاری ریموت باید با گیرنده و مدار کنترل سازگار باشد.
آیا مدار کنترل جک قابلیت بسته شدن خودکار دارد؟
بسیاری از مدارهای کنترل جک قابلیت بسته شدن خودکار دارند و امکان تنظیم زمان مکث پس از باز شدن درب را فراهم میکنند. وجود و نحوه تنظیم این قابلیت به مدل برد بستگی دارد.
هنگام خرید مدار کنترل جک پارکینگ به چه مشخصاتی توجه کنیم؟
ولتاژ و نوع موتور، تعداد موتورها، نوع لیمیت سوئیچ، ورودی فتوسل، گیرنده و فرکانس ریموت، خروجی فلاشر، قفل برقی، قابلیت بسته شدن خودکار و امکانات برنامهریزی از مهمترین مشخصات هستند.
