متعلقات آنتن مرکزی؛ تکمیل‌کننده سیستم توزیع سیگنال تلویزیون

در ساختمان‌های مسکونی، اداری، تجاری، هتل‌ها، مجتمع‌های بزرگ و مجموعه‌های چندواحدی، دریافت و توزیع مناسب سیگنال تلویزیون تنها با نصب یک آنتن امکان‌پذیر نیست. برای انتقال پایدار سیگنال از آنتن به تعداد زیادی تلویزیون، مجموعه‌ای از تجهیزات مکمل مانند اسپلیتر آنتن مرکزی، تپ‌آف، تقویت‌کننده، منبع تغذیه، کم‌کننده سیگنال، ترکیب‌کننده، کانکتور و سایر متعلقات آنتن مرکزی مورد نیاز است. این تجهیزات در کنار آنتن و کابل کواکسیال، شبکه توزیع سیگنال تلویزیون را تشکیل می‌دهند.

زیرگروه متعلقات آنتن مرکزی در دسته حفاظت و امنیت برای دسترسی به تجهیزات مورد نیاز در نصب، توسعه، اصلاح و نگهداری سیستم‌های آنتن مرکزی ایجاد شده است. در یک سیستم استاندارد MATV یا SMATV، انتخاب صحیح تجهیزات توزیع اهمیت زیادی دارد؛ زیرا هر اتصال، تقسیم سیگنال، افت کابل و تجهیز غیراستاندارد می‌تواند روی سطح سیگنال دریافتی در خروجی نهایی تأثیر بگذارد.

سیستم آنتن مرکزی چیست و متعلقات آن چه نقشی دارند؟

سیستم آنتن مرکزی یا MATV راهکاری برای دریافت سیگنال تلویزیونی و توزیع آن میان چندین واحد یا نقطه مصرف است. در سیستم‌های ترکیبی، علاوه بر سیگنال‌های زمینی تلویزیون، سیگنال ماهواره نیز می‌تواند به شبکه اضافه شود که در این حالت معماری سیستم ممکن است در گروه SMATV قرار گیرد. شرکت‌های تخصصی تجهیزات تلویزیونی نیز محصولات این حوزه را معمولاً در گروه‌هایی مانند تقویت‌کننده، ترکیب‌کننده، اسپلیتر، تپ، فیلتر، منبع تغذیه و تجهیزات توزیع طبقه‌بندی می‌کنند.

در یک ساختار معمول، سیگنال ابتدا توسط آنتن دریافت شده و پس از پردازش یا تقویت در بخش ورودی، از طریق کابل کواکسیال وارد شبکه توزیع می‌شود. در ادامه، بسته به تعداد واحدها و معماری ساختمان، از اسپلیترها، تپ‌آف‌ها، تقویت‌کننده‌های خط، تقسیم‌کننده‌ها و سایر تجهیزات پسیو استفاده می‌شود تا سیگنال به نقاط مختلف برسد.

اسپلیتر آنتن مرکزی؛ تقسیم سیگنال بین چند خروجی

یکی از پرکاربردترین متعلقات آنتن مرکزی، اسپلیتر یا تقسیم‌کننده سیگنال است. اسپلیتر سیگنال ورودی را بین چند خروجی تقسیم می‌کند و در سیستم‌هایی که یک سیگنال باید به چند مسیر منتقل شود، کاربرد دارد. اسپلیترها در مدل‌های دو راهه، سه راهه، چهار راهه، شش راهه، هشت راهه و تعداد خروجی‌های بالاتر تولید می‌شوند.

یکی از مهم‌ترین مشخصات اسپلیتر، تعداد خروجی و افت عبوری (Insertion Loss) است. به طور طبیعی با تقسیم سیگنال میان خروجی‌های بیشتر، افت بیشتری ایجاد می‌شود. بنابراین انتخاب یک اسپلیتر هشت‌راهه صرفاً به دلیل تعداد خروجی بیشتر، همیشه بهترین راهکار نیست و باید معماری شبکه، سطح سیگنال ورودی و نیاز واقعی پروژه در نظر گرفته شود.

محدوده فرکانسی نیز اهمیت زیادی دارد. در تجهیزات حرفه‌ای ممکن است بازه‌هایی مانند 5 تا 1000 مگاهرتز، 5 تا 1218 مگاهرتز یا حتی محدوده‌های بالاتر برای کاربردهای CATV، MATV و SAT-IF دیده شود. برخی اسپلیترها نیز امکان عبور جریان DC را در مسیر مشخصی فراهم می‌کنند که در سیستم‌هایی با تجهیزات تغذیه‌شونده از طریق کابل، باید به این ویژگی توجه شود.

تپ‌آف یا Tap؛ انتخاب مناسب برای شبکه‌های چندطبقه

تپ‌آف (Tap) با اسپلیتر تفاوت عملکردی دارد. تپ‌آف برای برداشت بخشی از سیگنال از خط اصلی و ارسال آن به یک یا چند خروجی فرعی طراحی می‌شود، در حالی که بخش اصلی سیگنال می‌تواند در مسیر اصلی شبکه ادامه پیدا کند. این ویژگی باعث شده تپ‌ها در شبکه‌های توزیع چندطبقه و پروژه‌هایی که مسیر اصلی از چندین نقطه عبور می‌کند، کاربرد زیادی داشته باشند.

تپ‌آف‌ها معمولاً با میزان افت یا Tap Loss مشخص می‌شوند. انتخاب مقدار مناسب افت تپ باید بر اساس طراحی شبکه انجام شود. در طبقات نزدیک به منبع سیگنال ممکن است مقدار مشخصی از سیگنال برداشت شود و در نقاط دورتر، طراحی متفاوتی مورد نیاز باشد. بنابراین استفاده تصادفی از تپ‌آف‌های مختلف می‌تواند باعث عدم توازن سطح سیگنال بین واحدها شود.

تقویت‌کننده آنتن مرکزی و نقش آن در جبران افت سیگنال

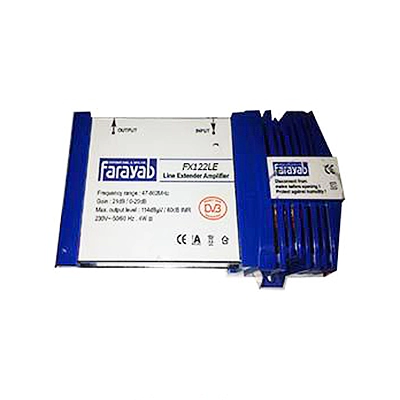

با افزایش طول کابل و تعداد تجهیزات پسیو، سطح سیگنال کاهش پیدا می‌کند. در چنین شرایطی تقویت‌کننده آنتن مرکزی می‌تواند برای جبران افت و رساندن سطح سیگنال به محدوده مناسب مورد استفاده قرار گیرد. تقویت‌کننده‌ها در مدل‌های مختلفی مانند تقویت‌کننده بالادکل، تقویت‌کننده داخلی، تقویت‌کننده خط و تقویت‌کننده‌های حرفه‌ای MATV/SMATV عرضه می‌شوند.

هنگام انتخاب آمپلی‌فایر نباید فقط به مقدار Gain توجه کرد. مشخصاتی مانند محدوده فرکانسی، بهره، سطح خروجی، نویز، امکان تنظیم بهره، تنظیم شیب فرکانسی، تعداد ورودی‌ها، نوع سیگنال قابل پشتیبانی و نحوه تأمین برق اهمیت دارند. برای نمونه، یک تقویت‌کننده با Gain بالا در صورتی که بدون توجه به سطح سیگنال ورودی انتخاب شود، ممکن است به جای بهبود کیفیت، موجب اشباع یا ایجاد اعوجاج شود.

در کاتالوگ تجهیزات حرفه‌ای MATV/SMATV معمولاً پارامترهایی مانند Gain، Output Level، Noise Figure، Frequency Range و تنظیمات Attenuation یا Equalization ارائه می‌شود. بررسی این اطلاعات قبل از خرید برای پروژه‌های بزرگ ضروری است.

ترکیب‌کننده آنتن مرکزی یا Combiner

Combiner یا ترکیب‌کننده برای ترکیب سیگنال‌های چند آنتن یا چند منبع در یک مسیر انتقال استفاده می‌شود. برای مثال، در یک پروژه ممکن است سیگنال‌های VHF، UHF و FM از ورودی‌های مختلف دریافت شوند و لازم باشد پس از ترکیب، از طریق یک کابل کواکسیال به تجهیزات بعدی منتقل شوند.

در سیستم‌های SMATV نیز ترکیب‌کننده می‌تواند برای ترکیب سیگنال زمینی و ماهواره‌ای مورد استفاده قرار گیرد. نوع ترکیب‌کننده باید با فرکانس‌ها و ساختار شبکه سازگار باشد و در مواردی که عبور DC برای تغذیه تجهیزات ضروری است، مشخصات مربوط به DC Pass نیز باید بررسی شود.

فیلتر و کاهنده سیگنال در سیستم آنتن مرکزی

همه مشکلات سیستم آنتن مرکزی ناشی از کمبود سیگنال نیست. گاهی سطح سیگنال در یک نقطه بیش از حد مورد نیاز است و باید کاهش پیدا کند. در چنین شرایطی از Attenuator یا کاهنده سیگنال استفاده می‌شود. کاهنده‌ها در مقادیر مختلف افت مانند 3، 6، 10، 12 یا مقادیر بالاتر عرضه می‌شوند و باید بر اساس سطح واقعی سیگنال انتخاب شوند.

فیلترهای RF نیز برای محدود کردن یا حذف بخش‌هایی از طیف فرکانسی مورد استفاده قرار می‌گیرند. یکی از کاربردهای مهم فیلترهای مدرن، کاهش اثر تداخل‌های ناخواسته ناشی از سیگنال‌های خارج از باند مورد نظر است. انتخاب فیلتر باید بر اساس محدوده فرکانسی شبکه و نوع تداخل انجام شود.

منبع تغذیه آنتن مرکزی

بسیاری از تجهیزات فعال آنتن مرکزی مانند تقویت‌کننده‌ها به منبع تغذیه مناسب نیاز دارند. پاور یا منبع تغذیه آنتن مرکزی باید از نظر ولتاژ، جریان خروجی، نوع اتصال و سازگاری با تجهیز اصلی بررسی شود. استفاده از منبع تغذیه نامناسب می‌تواند باعث عملکرد ناپایدار یا حتی آسیب به تجهیزات شود.

در برخی معماری‌ها، تغذیه تجهیزات از طریق کابل کواکسیال انجام می‌شود و در این شرایط ویژگی عبور جریان DC در اسپلیتر، تپ، کانکتور یا سایر تجهیزات مسیر اهمیت پیدا می‌کند. به همین دلیل هنگام خرید متعلقات آنتن مرکزی باید مسیر تغذیه DC نیز در طراحی سیستم در نظر گرفته شود.

کانکتور، رابط و متعلقات کابل کواکسیال

کابل کواکسیال تنها زمانی می‌تواند عملکرد مطلوبی داشته باشد که اتصالات آن نیز استاندارد و مناسب باشند. کانکتور F، رابط F، کوپلر، ترمیناتور 75 اهم و تجهیزات اتصال از جمله متعلقات مهم در نصب آنتن مرکزی هستند. در بسیاری از تجهیزات حرفه‌ای از کانکتورهای F استفاده می‌شود و مشخصات اتصال باید با نوع کابل و تجهیز مورد نظر مطابقت داشته باشد.

استفاده از کانکتور نامناسب، اتصال شل، کابل‌کشی غیراصولی یا ترمینیشن نادرست می‌تواند باعث افزایش افت و بازتاب سیگنال شود. در شبکه‌های بزرگ، رعایت امپدانس 75 اهم در تجهیزات و مسیر انتقال اهمیت ویژه‌ای دارد.

مولتی‌سوئیچ و متعلقات سیستم‌های آنتن مرکزی ماهواره‌ای

در سیستم‌های SMATV که سیگنال ماهواره نیز در کنار سیگنال زمینی توزیع می‌شود، ممکن است از Multiswitch استفاده شود. مولتی‌سوئیچ‌ها دارای تعداد مشخصی ورودی و خروجی هستند و برای توزیع سیگنال ماهواره میان چندین مشترک یا واحد طراحی می‌شوند. مدل‌های مختلف می‌توانند تعداد خروجی‌های متفاوتی داشته باشند و در ساختارهای کوچک یا پروژه‌های چندواحدی مورد استفاده قرار گیرند.

انتخاب مولتی‌سوئیچ باید بر اساس تعداد کاربران، نوع LNB، تعداد ورودی‌ها، تعداد خروجی‌ها، قابلیت Cascade، محدوده فرکانسی و نیازهای سیستم انجام شود. در پروژه‌های بزرگ‌تر، استفاده از تجهیزات قابل توسعه می‌تواند امکان افزایش تعداد واحدها در آینده را فراهم کند.

چگونه متعلقات آنتن مرکزی مناسب را انتخاب کنیم؟

برای انتخاب صحیح تجهیزات آنتن مرکزی، ابتدا باید ساختار کلی شبکه مشخص شود. تعداد واحدها، تعداد پریزهای تلویزیون، تعداد طبقات، طول تقریبی مسیر کابل، نوع سیگنال، سطح سیگنال ورودی و محل نصب تجهیزات از مهم‌ترین عوامل طراحی هستند.

پس از مشخص شدن ساختار شبکه، می‌توان تعداد اسپلیترها و تپ‌ها، میزان افت هر مسیر، نیاز به تقویت‌کننده و مشخصات منبع تغذیه را تعیین کرد. در پروژه‌های حرفه‌ای، بهتر است سطح سیگنال در نقاط مختلف با تجهیزات اندازه‌گیری مناسب بررسی شود و سپس مقدار Gain و Attenuation تعیین گردد.

همچنین باید توجه داشت که تقویت بیش از حد سیگنال راه‌حل همه مشکلات آنتن مرکزی نیست. اگر سیگنال ورودی کیفیت مناسبی نداشته باشد یا تداخل وجود داشته باشد، افزایش Gain ممکن است مشکل را تشدید کند. کیفیت سیگنال ورودی، نسبت سیگنال به نویز، سطح خروجی و توازن شبکه باید هم‌زمان بررسی شوند.

خرید متعلقات آنتن مرکزی بر اساس مشخصات فنی

در این دسته‌بندی می‌توانید انواع متعلقات آنتن مرکزی را برای استفاده در ساختمان‌های مسکونی، تجاری، اداری، هتل‌ها، مجتمع‌های چندواحدی و پروژه‌های MATV و SMATV بررسی کنید. محصول مناسب باید متناسب با فرکانس کاری، تعداد خروجی، افت مجاز، سطح سیگنال، نیاز به عبور جریان DC و ساختار کلی شبکه انتخاب شود.

پیش از خرید، توصیه می‌شود دیتاشیت و مشخصات فنی محصول بررسی شود. پارامترهایی مانند Frequency Range، Insertion Loss، Return Loss، Isolation، Gain، Output Level، Noise Figure، DC Pass و Impedance از مهم‌ترین اطلاعات فنی در انتخاب تجهیزات توزیع سیگنال هستند. توجه به این موارد به کاهش افت سیگنال و افزایش پایداری شبکه کمک می‌کند.
