قیمت و خرید ویژه انواع متنوع از ویگند (ریدر) تا 40% تخفیف

ویگند (ریدر) یکی از تجهیزات مهم در گروه سیستم های دسترسی است که برای شناسایی کارت، تگ یا سایر شناسه‌های مجاز و انتقال اطلاعات آن به کنترلر اکسس کنترل استفاده می‌شود. ریدرهای Wiegand در بسیاری از سامانه‌های کنترل تردد، کنترل دسترسی ساختمان، شرکت‌ها، سازمان‌ها، پارکینگ‌ها، مجتمع‌های مسکونی و محیط‌های صنعتی مورد استفاده قرار می‌گیرند و یکی از راهکارهای رایج برای ایجاد ارتباط بین وسیله شناسایی کاربر و کنترلر درب هستند.

اصطلاح Wiegand Reader در بازار گاهی به خود ریدر و گاهی به رابط ارتباطی میان ریدر و کنترلر اشاره می‌کند. در واقع، Wiegand می‌تواند به یک رابط انتقال داده، فرمت داده کارت و فناوری مورد استفاده در برخی تجهیزات قدیمی‌تر نیز اشاره داشته باشد. به همین دلیل هنگام انتخاب محصول باید مشخص شود که منظور از ویگند، نوع خروجی ارتباطی ریدر است یا فناوری شناسایی کارت. در یک سامانه استاندارد، ریدر اطلاعات اعتبارنامه کاربر را دریافت کرده و از طریق خطوط داده مانند D0 و D1 به کنترلر ارسال می‌کند؛ سپس کنترلر بر اساس اطلاعات ثبت‌شده تصمیم می‌گیرد که دسترسی مجاز باشد یا خیر.

در این زیرگروه از سیستم های دسترسی می‌توانید انواع ریدرهای ویگند، ریدر کارت RFID، ریدرهای proximity، ریدرهای دارای صفحه‌کلید، مدل‌های ضدآب و مناسب فضای بیرونی و ریدرهای چندفناوری را بررسی کنید. انتخاب ریدر مناسب باید بر اساس نوع کارت یا تگ، فرکانس کاری، فرمت Wiegand، فاصله خواندن، نوع نصب، درجه حفاظت، شرایط محیطی و سازگاری با کنترلر انجام شود.

ویگند ریدر چیست؟

Wiegand Reader دستگاهی است که یک شناسه را از کارت، تگ، کلید یا سایر credentialهای مورد پشتیبانی دریافت کرده و اطلاعات شناسایی را به کنترلر دسترسی منتقل می‌کند. در بسیاری از سیستم‌های کلاسیک، دو خط داده با نام‌های D0 و D1 برای انتقال داده Wiegand استفاده می‌شوند. کنترلر با دریافت این داده‌ها، شماره کارت یا شناسه کاربر را استخراج کرده و آن را با اطلاعات موجود در پایگاه داده خود مقایسه می‌کند.

نکته مهم این است که Wiegand به‌تنهایی نوع کارت یا فناوری RFID را مشخص نمی‌کند. یک ریدر ممکن است از کارت 125kHz استفاده کند و خروجی آن Wiegand 26-bit یا 34-bit باشد. ریدر دیگری ممکن است کارت 13.56MHz را بخواند و در عین حال داده را از طریق Wiegand به کنترلر منتقل کند. بنابراین باید فناوری کارت و رابط خروجی را دو مشخصه جداگانه در نظر گرفت.

HID نیز در مستندات فنی خود توضیح می‌دهد که اصطلاح Wiegand در حوزه کنترل دسترسی برای چند مفهوم مختلف از جمله رابط ریدر و کنترلر، سیگنال الکترونیکی و فرمت داده 26 بیتی استفاده شده است.

نقش ویگند ریدر در سیستم اکسس کنترل

در یک سیستم Access Control، ریدر معمولاً در کنار کنترلر، قفل برقی، دکمه خروج و منبع تغذیه کار می‌کند. ریدر در سمت ورودی درب قرار می‌گیرد و وظیفه آن دریافت اطلاعات کارت یا شناسه کاربر است. پس از ارسال اطلاعات به کنترلر، کنترلر درباره مجاز یا غیرمجاز بودن دسترسی تصمیم می‌گیرد.

برای مثال، هنگامی که کاربر کارت خود را مقابل ریدر قرار می‌دهد، ریدر اطلاعات کارت را دریافت کرده و داده مربوط به شناسه را از طریق رابط Wiegand به کنترلر می‌فرستد. کنترلر در صورت معتبر بودن کارت، خروجی مربوط به قفل را فعال می‌کند. در این ساختار، ریدر به‌طور معمول مسئول تصمیم‌گیری نهایی درباره باز شدن درب نیست و این وظیفه بر عهده کنترلر سیستم است.

این معماری یکی از دلایل محبوبیت ریدرهای Wiegand در پروژه‌های کنترل تردد است؛ زیرا می‌توان ریدر را از کنترلر جدا کرده و کنترلر را در محل امن‌تری نصب کرد.

Wiegand 26 بیت و Wiegand 34 بیت

یکی از مهم‌ترین مشخصات هنگام خرید ویگند ریدر، فرمت خروجی Wiegand است. دو فرمت 26-bit و 34-bit از فرمت‌های متداول در سیستم‌های کنترل دسترسی هستند.

در Wiegand 26-bit، داده کارت در قالب یک فریم 26 بیتی منتقل می‌شود. در بسیاری از پیاده‌سازی‌های رایج، بخشی از داده برای parity و بخش دیگر برای Site Code و شماره کارت استفاده می‌شود. با این حال، ساختار دقیق داده باید بر اساس مستندات کنترلر و فرمت کارت بررسی شود و نباید همه کارت‌های 26 بیتی را بدون بررسی جزئیات، یکسان فرض کرد.

فرمت‌های 34 بیتی نیز در بسیاری از سیستم‌های کنترل دسترسی استفاده می‌شوند و می‌توانند فضای بیشتری برای انتقال اطلاعات شناسه در اختیار سیستم قرار دهند. برخی ریدرها امکان انتخاب یا تنظیم فرمت خروجی را دارند. برای نمونه، ZKTeco در سری ProID100 خروجی Wiegand 26 یا 34 بیت را برای برخی مدل‌ها قابل تنظیم اعلام کرده است.

بنابراین هنگام خرید ریدر، تنها عبارت «Wiegand» کافی نیست و باید مشخص شود کنترلر شما از چه فرمت‌هایی پشتیبانی می‌کند.

ریدر RFID ویگند چیست؟

ریدر RFID ویگند ترکیبی از فناوری شناسایی RFID و رابط خروجی Wiegand است. در این محصول، بخش RFID وظیفه شناسایی کارت یا تگ را بر عهده دارد و رابط Wiegand اطلاعات شناسه را به کنترلر منتقل می‌کند.

ریدرهای RFID می‌توانند بر اساس فرکانس و استاندارد کارت به گروه‌های مختلفی تقسیم شوند. یکی از فناوری‌های رایج، کارت‌های 125kHz است که در بسیاری از سیستم‌های proximity مورد استفاده قرار می‌گیرد. فناوری دیگر، کارت‌های 13.56MHz است که خانواده‌های مختلفی مانند MIFARE و برخی فناوری‌های مبتنی بر ISO/IEC 14443 را شامل می‌شود.

برای مثال، برخی ریدرهای Wiegand از کارت‌های 125kHz پشتیبانی می‌کنند، در حالی که سری‌های جدیدتر می‌توانند از کارت‌های 13.56MHz یا چند فناوری مختلف پشتیبانی داشته باشند.

ریدر ویگند 125 کیلوهرتز

ریدرهای 125kHz از مدل‌های متداول برای سیستم‌های کنترل دسترسی هستند. این محصولات معمولاً برای کارت‌ها و تگ‌های proximity سازگار با فناوری‌های 125kHz استفاده می‌شوند.

در برخی مدل‌ها، ریدر دارای آنتن داخلی است و با نزدیک کردن کارت به سطح جلویی دستگاه، اطلاعات کارت خوانده می‌شود. فاصله خواندن به نوع کارت، طراحی آنتن و شرایط محیطی بستگی دارد و معمولاً در دیتاشیت سازنده مشخص می‌شود.

برای نمونه، یک ریدر 125kHz با خروجی Wiegand ممکن است از Wiegand 26 و 34 بیت پشتیبانی کند و برای نصب در محیط بیرونی نیز دارای حفاظت در برابر آب باشد. مشخصات واقعی هر محصول باید از دیتاشیت همان مدل بررسی شود.

ریدر ویگند 13.56 مگاهرتز

ریدر 13.56MHz برای کارت‌های فرکانس بالا استفاده می‌شود و بسته به مدل می‌تواند از فناوری‌هایی مانند MIFARE یا سایر استانداردهای سازگار پشتیبانی کند.

در محصولات جدیدتر ممکن است علاوه بر Wiegand، رابط‌های دیگری مانند RS485 و OSDP نیز ارائه شود. برای مثال، ZKTeco در سری ProID100 امکان ارتباط از طریق Wiegand و RS485/OSDP را اعلام کرده و برخی مدل‌های این خانواده از کارت‌های IC و ID پشتیبانی می‌کنند.

این موضوع برای پروژه‌هایی که قصد ارتقای زیرساخت کنترل دسترسی در آینده را دارند اهمیت دارد؛ زیرا استفاده از ریدری با رابط‌های ارتباطی متنوع می‌تواند انعطاف‌پذیری سیستم را افزایش دهد.

ریدر Wiegand با کارت RFID

در یک سیستم کنترل تردد، کارت RFID به عنوان Credential کاربر عمل می‌کند. هر کارت دارای شناسه‌ای است که توسط ریدر دریافت می‌شود. ریدر سپس اطلاعات را به کنترلر منتقل می‌کند.

توجه به این نکته ضروری است که سازگاری کارت و ریدر باید بر اساس فناوری واقعی کارت بررسی شود. عبارت‌هایی مانند «RFID» یا «کارت مایفر» به تنهایی برای انتخاب ریدر کافی نیستند؛ فرکانس، نوع تراشه، استاندارد و قابلیت‌های ریدر باید بررسی شوند.

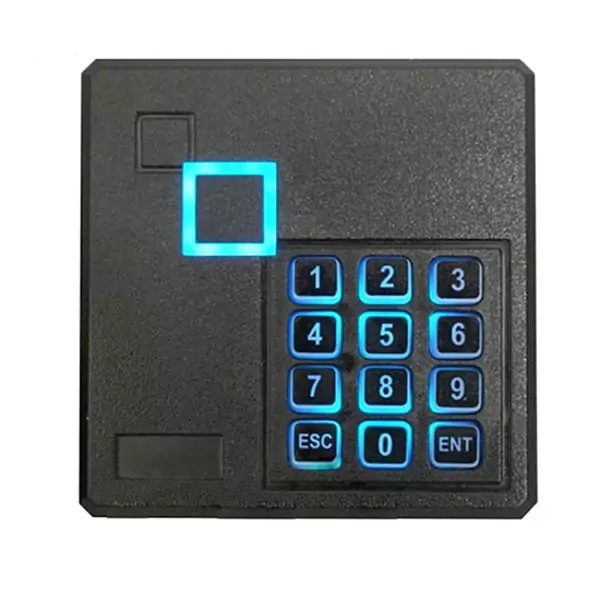

ریدر ویگند با کیپد

برخی محصولات علاوه بر ریدر کارت، دارای Keypad نیز هستند. در این مدل‌ها کاربر می‌تواند با وارد کردن رمز عبور، ارائه کارت یا ترکیب کارت و رمز احراز هویت شود.

ریدرهای ترکیبی کارت و کیپد برای محیط‌هایی که به روش احراز هویت دومرحله‌ای یا گزینه جایگزین کارت نیاز دارند، کاربردی هستند. HID نیز در مجموعه محصولات Wiegand خود مدل‌های PINpad را معرفی کرده که ریدر و صفحه‌کلید را در یک تجهیز ترکیب می‌کنند.

در زمان انتخاب این محصولات باید مشخص شود که کیپد اطلاعات را از طریق چه فرمت و رابطی به کنترلر منتقل می‌کند و آیا کنترلر موجود از آن پشتیبانی دارد یا خیر.

ریدر ویگند ضد آب و مناسب فضای بیرونی

اگر ریدر در ورودی ساختمان، پارکینگ، محوطه کارخانه یا سایر فضاهای بیرونی نصب می‌شود، درجه حفاظت IP اهمیت زیادی دارد. وجود گردوغبار، باران، رطوبت و تغییرات دما می‌تواند بر عملکرد ریدر تأثیر بگذارد.

برخی ریدرهای حرفه‌ای دارای بدنه مقاوم و درجه حفاظت IP65 یا بالاتر هستند. برای نمونه، ZKTeco برای مدل‌های ProID101، ProID102 و ProID103 درجه حفاظت IP65 را اعلام کرده و آنها را برای محیط‌های داخلی و خارجی معرفی می‌کند. این سری همچنین دارای بدنه آلیاژ آلومینیوم و شیشه مقاوم است.

در مقابل، اگر محصول در محیط کاملاً باز نصب می‌شود، باید شرایط واقعی محل با درجه حفاظت اعلام‌شده توسط سازنده مطابقت داشته باشد.

فاصله خواندن کارت در ویگند ریدر

Read Range یکی از مشخصات مهم ریدر است. فاصله خواندن به فناوری کارت، اندازه آنتن، نوع ریدر، نحوه نصب و حتی نوع کارت مورد استفاده بستگی دارد.

بنابراین اگر در دیتاشیت یک ریدر فاصله خواندن مشخصی درج شده است، نباید آن را برای تمام کارت‌ها و شرایط نصب یکسان در نظر گرفت. برای پروژه‌های حرفه‌ای بهتر است فاصله خواندن با کارت واقعی مورد استفاده تست شود.

برای نمونه، FDI برای یک ریدر proximity ویگند 125kHz فاصله خواندن تا 40 میلی‌متر را اعلام کرده است. این محصول از پروتکل Wiegand استفاده می‌کند و برای ارتباط با کنترلر طراحی شده است.

تفاوت ریدر Wiegand با کنترلر اکسس کنترل

یکی از اشتباهات رایج هنگام خرید تجهیزات کنترل دسترسی، یکسان دانستن ریدر و کنترلر است. ریدر معمولاً وظیفه خواندن کارت یا دریافت شناسه را دارد، در حالی که کنترلر وظیفه مدیریت مجوزها و کنترل خروجی درب را بر عهده می‌گیرد.

برای مثال، ریدر کارت را می‌خواند، شناسه را از طریق Wiegand ارسال می‌کند و کنترلر بررسی می‌کند که آیا این شناسه اجازه ورود دارد یا خیر. اگر مجاز باشد، کنترلر رله قفل را فعال می‌کند.

البته برخی تجهیزات به صورت Standalone Access Controller طراحی شده‌اند و ریدر، کنترلر و حافظه کاربران را در یک دستگاه ترکیب می‌کنند. در این حالت باید به مشخصات محصول توجه شود تا مشخص شود دستگاه صرفاً Reader است یا قابلیت کنترل مستقل درب را نیز دارد.

Wiegand و OSDP چه تفاوتی دارند؟

Wiegand یک رابط قدیمی و بسیار رایج برای ارتباط ریدر و کنترلر است، در حالی که OSDP یک پروتکل مدرن‌تر برای ارتباط تجهیزات کنترل دسترسی است که قابلیت‌های ارتباطی و امنیتی بیشتری ارائه می‌دهد.

در Wiegand، ارتباط معمولاً بر اساس خطوط داده مانند D0 و D1 انجام می‌شود و ساختار آن نسبتاً ساده است. OSDP می‌تواند ارتباط دوطرفه و امکانات مدیریتی بیشتری ارائه دهد و در پروژه‌های جدید، بسته به کنترلر مورد استفاده، گزینه مناسبی باشد.

این تفاوت به این معنا نیست که Wiegand برای همه پروژه‌ها نامناسب است. Wiegand همچنان در بسیاری از سیستم‌های موجود استفاده می‌شود و مزیت مهم آن سازگاری گسترده با کنترلرهای مختلف است. اما در پروژه‌های جدید باید نیازهای امنیتی و توسعه آینده سیستم نیز در نظر گرفته شود.

برخی ریدرهای جدید مانند سری ProID100 شرکت ZKTeco امکان استفاده از Wiegand و RS485/OSDP را فراهم می‌کنند و به این ترتیب انعطاف بیشتری در طراحی سیستم ایجاد می‌شود.

سیم بندی ریدر Wiegand

در یک ریدر Wiegand معمولاً ترمینال‌هایی برای تغذیه، زمین، D0، D1، LED و Buzzer وجود دارد؛ اما رنگ سیم‌ها و تعداد آنها ممکن است بین سازندگان مختلف متفاوت باشد.

به همین دلیل نباید صرفاً بر اساس رنگ سیم‌های یک ریدر اقدام به اتصال محصول جدید کرد. دیتاشیت و نقشه سیم‌بندی همان مدل باید مبنای نصب قرار گیرد.

در بسیاری از ریدرها، D0 و D1 خطوط اصلی انتقال داده هستند و LED یا Buzzer می‌تواند برای اعلام وضعیت خواندن کارت مورد استفاده قرار گیرد. برخی محصولات نیز ورودی‌های کنترلی برای LED و Buzzer دارند.

تعداد بیت Wiegand و سازگاری با کنترلر

قبل از خرید ریدر باید مشخص شود کنترلر اکسس کنترل از چه فرمت‌هایی پشتیبانی می‌کند. اگر کنترلر تنها Wiegand 26-bit را قبول کند، انتخاب ریدری که فقط خروجی خاص دیگری دارد می‌تواند باعث ناسازگاری شود.

برخی ریدرهای حرفه‌ای امکان انتخاب چند فرمت را در اختیار کاربر قرار می‌دهند. این قابلیت برای پروژه‌هایی که احتمال تغییر کنترلر یا توسعه سیستم وجود دارد، مزیت محسوب می‌شود.

برای مثال، سری ProID100 شرکت ZKTeco در مدل‌های مختلف از Wiegand 26 و 34 بیت پشتیبانی می‌کند و در مدل ProID104 امکان Wiegand 66-bit نیز اعلام شده است.

انواع ریدر ویگند بر اساس نوع نصب

ریدرهای Wiegand از نظر طراحی فیزیکی نیز تنوع زیادی دارند. مدل‌های Mullion برای نصب روی ستون یا سطوح باریک طراحی می‌شوند، مدل‌های Single Gang برای نصب روی قوطی استاندارد کاربرد دارند و مدل‌های Flush یا توکار برای پروژه‌هایی استفاده می‌شوند که ظاهر یکپارچه و کم‌حجم اهمیت دارد.

در کاتالوگ محصولات Wiegand شرکت HID نیز مدل‌های مختلفی مانند ریدر Mullion، ریدر توکار، ریدر مخصوص Turnstile و مدل دارای Keypad معرفی شده‌اند.

بنابراین هنگام انتخاب ریدر فقط به مشخصات الکترونیکی توجه نکنید و ابعاد، روش نصب، فضای موجود و شرایط محیطی محل نصب را نیز در نظر بگیرید.

ریدر ویگند برای پارکینگ و کنترل تردد

در پارکینگ‌ها می‌توان از ریدرهای Wiegand برای شناسایی کارت یا تگ کاربران استفاده کرد. ریدر اطلاعات کارت را دریافت کرده و کنترلر بر اساس سطح دسترسی، فرمان باز شدن راهبند یا درب را صادر می‌کند.

در چنین پروژه‌هایی مقاومت بدنه، درجه حفاظت، فاصله خواندن، سرعت شناسایی و قابلیت کار در فضای بیرونی اهمیت زیادی دارد. اگر ریدر در محل عبور خودرو نصب شود، باید موقعیت و ارتفاع نصب به گونه‌ای انتخاب شود که کاربر بتواند کارت یا تگ را به راحتی مقابل ریدر قرار دهد.

ریدر ویگند برای سازمان و ساختمان اداری

در ساختمان‌های اداری، ریدرهای Wiegand می‌توانند برای کنترل ورود به اتاق‌ها، طبقات، اتاق سرور، انبار و ورودی اصلی استفاده شوند. با اتصال ریدر به کنترلر مرکزی، امکان مدیریت کاربران و ثبت رویدادهای ورود و خروج فراهم می‌شود.

برای چنین پروژه‌هایی ممکن است ریدرهای کارت‌خوان ساده کافی باشند، اما در محیط‌های حساس‌تر می‌توان از مدل‌های دارای کارت و PIN، فناوری‌های امن‌تر یا ریدرهای چندفناوری استفاده کرد.

راهنمای خرید ویگند ریدر

برای انتخاب یک Wiegand Reader مناسب، بهتر است قبل از خرید مشخصات زیر را بررسی کنید:

• نوع کارت یا تگ: مشخص کنید کارت 125kHz، 13.56MHz یا فناوری دیگری است.
• فرمت خروجی: بررسی کنید کنترلر از Wiegand 26، 34، 37 یا سایر فرمت‌ها پشتیبانی می‌کند.
• نوع رابط: Wiegand، RS485، OSDP یا ترکیبی از آنها.
• فاصله خواندن: متناسب با نوع کارت و شرایط نصب انتخاب شود.
• درجه حفاظت: برای محیط بیرونی، IP مناسب اهمیت دارد.
• جنس بدنه: در محیط‌های صنعتی و عمومی، مقاومت مکانیکی اهمیت بیشتری پیدا می‌کند.
• نوع نصب: Mullion، روکار، توکار یا نصب روی قوطی برق.
• ولتاژ تغذیه: با منبع تغذیه پروژه مطابقت داشته باشد.
• مصرف جریان: ظرفیت منبع تغذیه و تعداد تجهیزات متصل را در نظر بگیرید.
• LED و Buzzer: برای نمایش و اعلام وضعیت کاربر مفید هستند.
• پشتیبانی از چند فناوری: در پروژه‌هایی که کارت‌های مختلف وجود دارد، ریدر Multi-Technology می‌تواند انتخاب مناسب‌تری باشد.
• سازگاری با کنترلر: مهم‌ترین مرحله پیش از خرید، بررسی سازگاری واقعی ریدر و کنترلر است.

قیمت ویگند ریدر

قیمت ویگند ریدر به فناوری کارت، برند، نوع ارتباط، تعداد فرمت‌های Wiegand، درجه حفاظت، جنس بدنه، برد خواندن، نوع نصب و امکانات جانبی بستگی دارد. یک ریدر ساده 125kHz با خروجی Wiegand معمولاً ساختار متفاوتی با ریدر Multi-Technology دارای Wiegand و OSDP دارد.

به همین دلیل هنگام مقایسه قیمت، بهتر است مشخصات فنی محصولات را کنار یکدیگر قرار دهید. ارزان‌تر بودن یک ریدر لزوماً به معنای انتخاب اقتصادی‌تر نیست؛ اگر محصول با کارت یا کنترلر موجود سازگار نباشد، هزینه نصب و تعویض می‌تواند بیشتر از اختلاف قیمت اولیه باشد.

خرید ویگند ریدر برای سیستم های دسترسی

ویگند ریدر یکی از اجزای مهم سیستم های دسترسی و کنترل تردد است و انتخاب صحیح آن می‌تواند روی عملکرد، پایداری و قابلیت توسعه کل سامانه تأثیر بگذارد. مهم‌ترین نکته این است که ریدر را به صورت مستقل انتخاب نکنید؛ بلکه کارت یا تگ، ریدر، فرمت Wiegand و کنترلر را به عنوان یک مجموعه سازگار در نظر بگیرید.

اگر سیستم شما بر پایه کارت 125kHz است، ابتدا نوع دقیق کارت را مشخص کنید. برای کارت‌های 13.56MHz نیز استاندارد و فناوری کارت را بررسی کنید. سپس مطمئن شوید ریدر از فرمت خروجی مورد نیاز کنترلر پشتیبانی می‌کند. در محیط‌های بیرونی، درجه حفاظت IP و مقاومت بدنه اهمیت بیشتری دارد و در پروژه‌های جدید، وجود رابط‌هایی مانند OSDP می‌تواند امکان ارتقای سیستم را در آینده فراهم کند.

در این دسته‌بندی، انواع ویگند ریدر، Wiegand Reader، ریدر RFID، ریدر کارت‌خوان، ریدر 125kHz، ریدر 13.56MHz، ریدر Wiegand 26 بیت، ریدر Wiegand 34 بیت و ریدرهای مناسب اکسس کنترل قابل بررسی هستند تا بر اساس مشخصات فنی، نوع کارت و معماری سیستم کنترل دسترسی، گزینه مناسب انتخاب شود.

سؤالات متداول ویگند ریدر
