مشخصات فنی
| ولتاژ تغذیه | 12 ولت |
|---|
| نوع کد | لرنینگ |
|---|
| فرکانس کاری | 433 مگاهرتز |
|---|
| حافظه گیرنده | 400 ریموت, 600 کارت |
|---|
| تعداد کانال | تک کانال |
|---|
| برد ریموت | 50 تا 70 متر (بسته به محیط اطراف) |
|---|
| نوع محصول | رسیور قفل برقی |
|---|
| کشور سازنده | ایران |
|---|
| برند سازنده | تسا |
|---|
| مدل | 4040 فقط کارتی, 4040 کامل ریموتی کارتی, 4040 کامل ریموتی کارتی با دو آنتن, 4040 فقط بدنه(بدون متعلقات) |
|---|
| مد کاری | لحظه ای |
|---|
| رنگ | مشکی |
|---|
| مقدار گارانتی | اصل بودن و سلامت فیزیکی کالا |
|---|
بررسی اجمالی و عملکرد سوئیچ هوشمند قفل برقی کارتی و ریموتی مدل 4040
از این محصول که دارای بدنه کامل پلاستیکی و سبک است می توان برای باز کردن انواع قفل برقی و لوازم برقی که می خواهیم بدون کلید و یا لمس کردن به آن فرمان دهیم استفاده می نماییم.از سه طریق شصتی و ریموت کنترل و کارت یا تگ می توان به این ماژول فرمان صادر نمود.سوئیچ هوشمند قفل برقی کارتی و ریموتی مدل 4040 برای راه اندازی آن احتیاج به یک ترانس 12 ولت با شدت جریان 3 آمپربه بالا دارد و می تواند تا 399 عدد تگ قفل برقی 125 EM و 140 عدد ریموت لرنینگ قفل برقی قابل مچ کردن می باشد.در سه نوع مدل 4040 کامل با یک عدد ریموت و تگ و فقط بدنه و نوع فقط کارتی در دسترس است و به دلیل ابعاد کوچک بسیار مورد استفاده قرار می گیرد و دربین فرمان دهی به انواع مدارهای برقی پر کاربرد ترین می باشد. نکته بسیار مهم اتصال این مدل ماژول کارتی ریموتی به انواع آیفون تصویری ایرانی و آیفون تصویری خارجی می باشد که به تمام پنل های دربازکن مچ می شود.
بررسی مدار ریموتی کارتی قفل برقی دو آنتن:
دقت نمایید که برای برخی از ورودی ها نیاز به استفاده از دو آنتن یا ریدر داریم تا هم در هنگام ورود و هم در هنگام خروج با ارائه کارت یا تگ اقدام با باز نمودن ورودی نماییم.در این پلن نوع آنتن های ما یا دستگاه ریدر ما تغییر کرده و از 150 دور معمولی به انواع 90 دور تغییر پیدا میکند.حال می توانیم هر دو آنتن یا ریدر روکار کارتی تگی را پس از نصب استفاده و در مدار قرار دهیم.البته هر دو سیم انها در ورودی آنتن قرار میگیرد و جهت معرفی ریموت و تگ کافیست از یک آنتن استفاده نماییم.

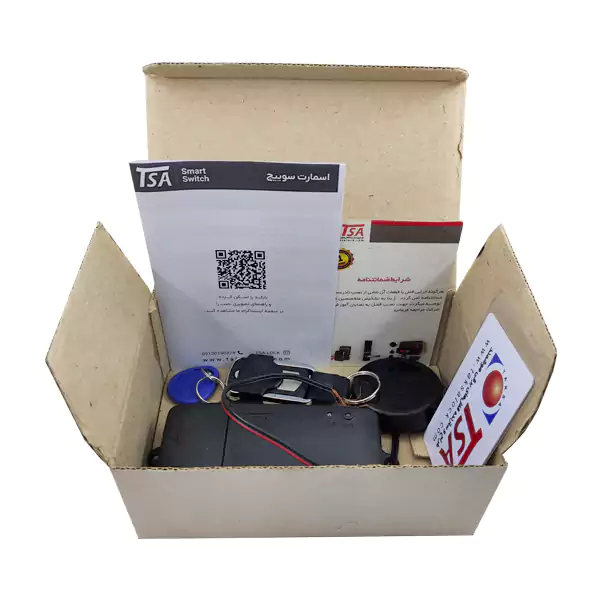

لوازم داخل کارتن سویچ هوشمند قفل برقی مدل 4040
1-تنه اصلی سویچ هوشمند(در هر سه مدل موجود است)
2-مستر کارت مادر جهت معرفی تگ(در هر سه مدل موجود است)
3-یک عدد ریموت(در یک مدل 4040 کامل موجود است)
4-یک عدد تگ(در یک مدل کامل موجود است)
5-ریدر پلاستیکی با سیم اضافه(در دو مدل کامل و 4040 کارتی موجود است)

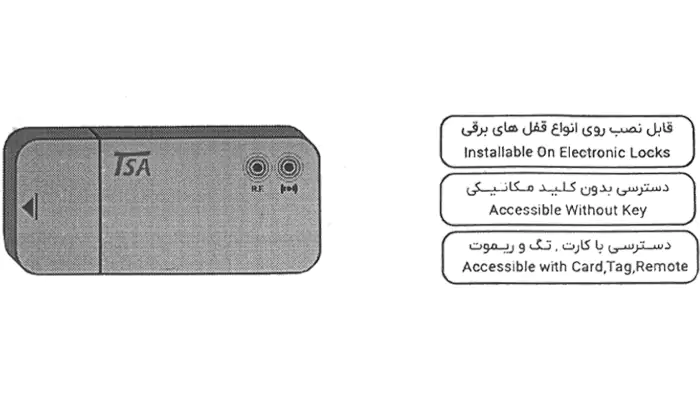

راهنمای نصب و راه اندازی سوییچ هوشمند
ریست کردن کارت و تک
میکروسوییچ TAG را ۷ ثانیه نگه دارید پس از شنیدن صدای یک بوق طولانی و سپس ۷ بوق کوتاه چراغ قرمز ۳ بار چشمک میزند و پس از آن ریست دستگاه انجام شده است.
معرفی کارت مستر
میکروسوییچ TAG را ۲ ثانیه نگه دارید پس از شنیدن صدای بوق میکروسوییچ TAG را رها کنید. چراغ قرمز به مدت ۵ ثانیه روشن میشود طی این ۵ ثانیه کارت مستر را جلوی آنتن قرار دهید. پس از شنیده شدن صدای بوق کارت مستر معرفی شده است.
معرفی تک
کارت مستر معرفی شده را ا ثانیه جلوی دستگاه قرار دهید پس از شنیدن صدای بوق و روشن شدن چراغ قرمز، تگ ها را به مدت ۱ ثانیه جلوی آنتن قرار دهید. پس از شنیدن صدای سه بوق تگ ها معرفی شده اند. در آخر هم صدای سه بوق تایید به گوش میرسد. به یاد داشته باشید. در طی روشن بودن چراغ قرمز میتوانید به تعداد مورد نیاز تگ به دستگاه معرفی کنید. (ظرفیت پذیرش این دستگاه ۳۹۹ تگ است )
ریست کردن ریموت کنترل
میکروسوییچ REMOTE را نگه دارید طی این مدت، چراغ آبی دستگاه روشن شده و پس از خاموش شدن میکرو سوییچ را رها کنید. پس از شنیدن شدن صدای بوق ریست ریموت انجام شده است.
تعریف ریموت کنترل
میکروسوییچ REMOTE را ۲ ثانیه نگه دارید پس از روشن شدن چراغ آبی دستگاه یکی از کلیدهای ریموت کنترل را ۲ ثانیه فشار دهید. پس از ۳ بار چشمک زدن چراغ آبی ریموت تعریف شده است. به یاد داشته باشید در طی روشن بودن چراغ آبی میتوانید به تعداد مورد نیاز ریموت به دستگاه معرفی کنید (ظرفیت پذیرش این دستگاه ۱۴۰ ریموت است)
نتیجه گیری

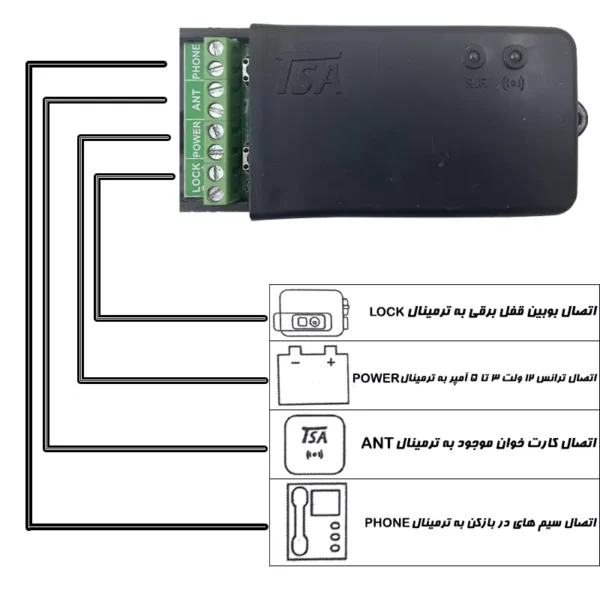

همانطور که در توضیحات بالا گفته شد این ماژول دارای دو خروجی و دو ورودی می باشد.ورودی برای آیفون تصویری که رله دربازکن را به آن وصل می کنیم ورودی برق 12 ولت 3 آمپر برای تغذیه این قطعه و ورودی ریدر کارتخوان و قفل برقی که می خواهیم به آن فرمان دهیم.
