مشخصات فنی
| ولتاژ تغذیه | 12 ولت, 24 ولت |
|---|
| تعداد کانال | 2 کانال |
|---|
| نوع محصول | رله |
|---|
| کشور سازنده | چین |
|---|
| برند سازنده | بتا |
|---|
| مقدار گارانتی | 12 ماه |
|---|
| رنگ | سفید |
|---|

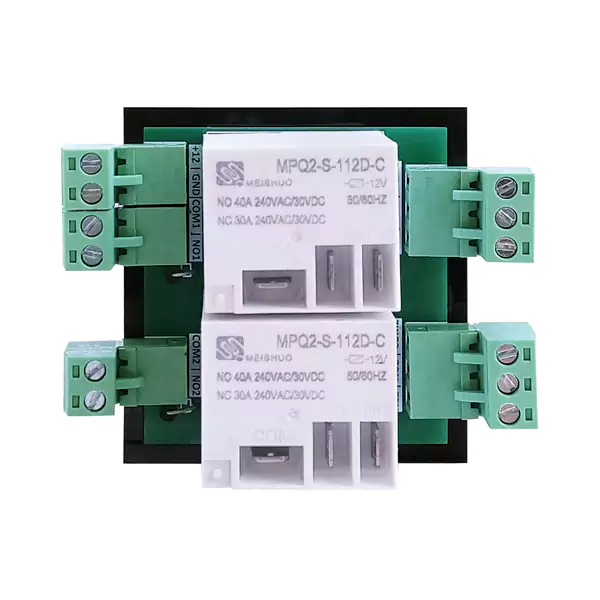

بررسی اجمالی دو رله واسط برقی:
رله یک نوع کلید الکتریکی – مکانیکی میباشد که با عبور جریان از یک سیم پیچ، یک میدان مغناطیسی ایجاد می شود و تیغه های مکانیکی آن تحریک میشود. رله ها این امکان را فراهم میسازند تا یک جریان الکتریکی بسیار کم بتوانند تجهیزاتی با جریان های بالا را کنترل کنند. دو رله واسط برقی یک مدار واسط میباشد که در مدار فرمان استفاده میشود.
میتوان رله را یک کلید هوشمند نامید که علاوه بر داشتن ساختار کلی یک کلید، قابلیت و ویژگی های دیگری نیز دارد. رله واسط که یک قطعه الکترومکانیکی میباشد، دارای چهار قطعه اصلی یعنی بوبین که ورودی اصلی آن، تیغه مشترک – COM، تیغه باز و یا NO و تیغه بسته NC است. کاربرد اصلی رله ها ایزوله الکتریکی بین قسمت کنترل و بار و همچنین افزایش توان خروجی و یا بخش کنترلی است. ولتاژ ورودی و تحریک، پایه و یا تعداد کنتاکت و همچنین آمپر رله از موارد بسیار مهم در انتخاب رله میباشد.

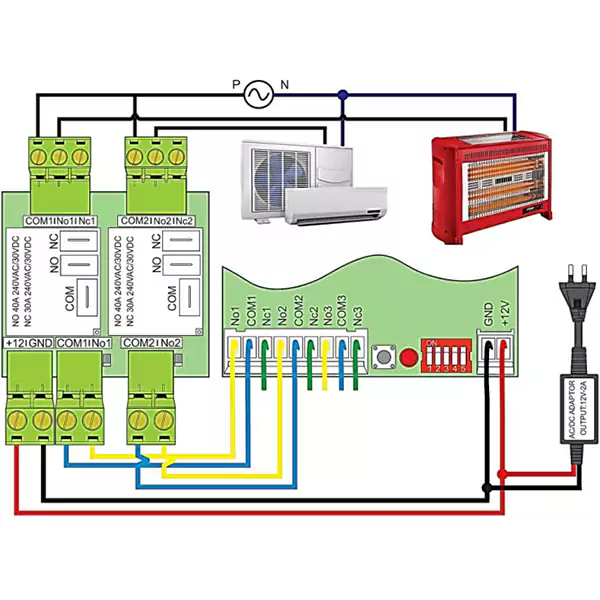

نحوه سیم بندی رله
ولتاژ ورودی دو رله واسط برقی 12 ولت و ولتاژ خروجی آن نیز 2 عدد رله free voltage است. جریان خروجی کنتاکت NO رله 40A 240VAC/30VDC، جریان خروجی کنتاکت NC رله نیز 30A 240VAC/30VDC میباشد. ایعاد این مدار واسط دو رله 85×58×30 میلیمتر است. این دو رله با قابلیت اتصال انواع قفل برقی، تجهیزات الکتریکی روشنایی و گرمایشی، پمپ آب و یا جک پارکینگی و غیره به یک عامل فرمان دهی همانند ریموت، اپلیکیشن و .. را دارا می باشد.
