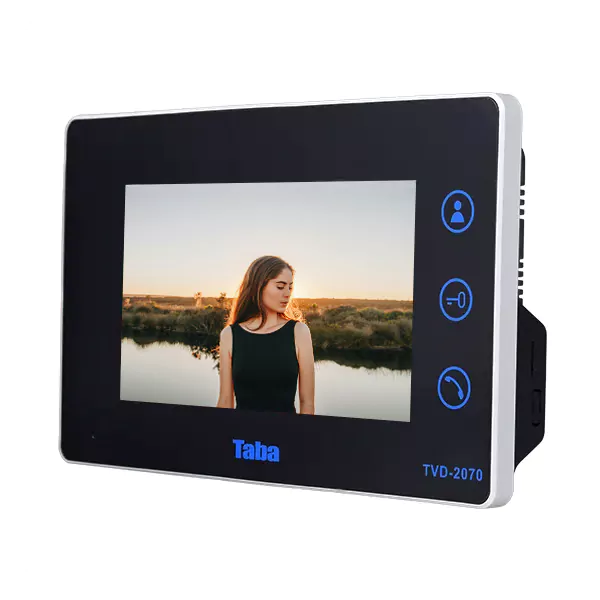

بررسی اجمالی آیفون تصویری تابا 7 اینچ مدل TVD-2070 سری جدید
شرکت تابا برای تولیدات آیفون تصویری تابا در اندازه نمایشگر 7 و 10 اینچ همیشه سعی در ارائه بهترین ها را دارد و قابلیت هایی را به مانیتورهای 7 اینچ تابا اضافه میکند که کار را برای رقابت سایر تولید کنندگان آیفون تصویری ایرانی با مدل ارائه شده سخت می نماید.آیفون تصویری تابا 7 اینچ مدل TVD-2070 سری جدید بدون دسته گوشی و قابلیت برقراری ارتباط داخلی با مدل های قدیمی را ندارد و باید توجه نمود که در زمان تهیه از یک مدل جدید یا قدیمی تهیه شود.آیفون 2070 تابا از زمان ارائه تا کنون در دو پارت نامبر متفاوت و دو قابلیت متفاوت عرضه گردید،آیفون تابا 2070 با ماژول تلفن کننده و آیفون 2070 تابا بدون ماژول تلفن کننده که فقط تفاوت این دو در اتصال به خط تلفن می باشد.از طریق اتصال کابل RG11 به خط تلفن منزل می توان در صورت نبودن در منزل بر روی شماره تلفن قرار داده شده زنگ بخورد و بتوانیم مکالمه صوتی داشته باشیم و البته باید بدانید که تابا تولید این مدل را متوقف نموده است.اما اولین نمونه آیفون هنذفری تابا با نام 2070 می باشد که دارای دهنی یا دسته گوشی نمی باشد و در هنگام مکالمه اینترکام و یا با افراد مراجعه کننده به منزل صدا در محیط پخش می شود. در رنگ مشکی ارائه گردید و البته با کمی فاصله نمونه بهینه تر شده با نام آیفون 4070 تابا نیز اکنون در دسترس است که البته تفاوت رنگ دارد.
ویژگی و کاربری:
از تولیدات آیفون تصویری ارتباط داخلی دار تابا می باشد و هم از قابلیت حافظه نیز بهره می برد. دارای حافظه داخلی است که تا ظرفیت 200 عکس را ذخیره میکند همچنین برای ذخیره بیشتر تصاویر و عکس ها با استفاده از کارت حافظه خارجی SD کارت این ظرفیت ذخیره سازی را تا 1024 عکس و 256 ویدئو 15 ثانیه ای می توان ارتقاء داد. بعد از پر شدن حافظه مموری می توان اقدام به گذاردن کارت حافظه در سیستم خانگی نموده و تصاویر را آرشیو و یا ادیت کنید و آنها را حذف یا انتقال دهید.توجه نمایید بدون اضافه کردن حافظه خارجی امکان ضبط فیلم وجود ندارد.اینترکام یا ارتباط داخلی صوتی بین واحدها ویژگی است که از طریق آن واحدهایی که مانیتور تصویری تابا آنها از ویژگی اینترکام پشتیبانی می کند (مانند 3070 تابا یا 1070 تابا و یا 1043 تابا)میتوانند با هم و یا با واحد نگهبانی مکالمه صوتی داشته باشند.
مانیتور TVD-2070 داراى حافظه داخلى باقابلیت ذخیره 250 تصویر و قابلیت نصب کارت حافظه خارجى جهت ذخیره 152 تصویر و 256 ویدئوى 15 ثانیه اى با صداى مراجعه کننده .قابلیت اتصال به 2 نل جلوى درب و 2 دوربین مداربسته. . صفحه نمایشگر از نوع لمسى (Touch Screen) قابلیت باز کردن درب پارکینگ.داراى ارتباط داخلى.قابلیت اتصال به دوربین AHD.
(MENU) منوى اصلى مانیتور تصویری 2070 سری جدید تابا:
با لمس صفحه LCD منواصلى مشاهده مى شود. (شامل 10 گزینه درب 1 و 2، مداربسته 1 و 2، تقویم، حافظه، درب پارکینگ، ارتباط داخلى، تنظیمات وخروج)
زمان قطع اتوماتیک تصویر : 2 دقیقه
مشاهده و تماس با مراجعه کننده :
• باشنیدن صداى زنگ، تصویر مراجعه کننده برروى صفحه LCD مشاهده مى گردد.
• جهت بازکردن درب گزینه کلید و جهت مکالمه گزینه را لمس نمایید.
درب ورودی 1 و 2:
پس از لمس گزینه هاى درب 1 یا درب 2، تصویر 3 را مشاهده مى کنید.براى بازگشت به منوى اصلى گزینه صفحه لمسی را لمس نمایید.
•جهت انتخاب تصویر هر دوربین مى توانید از گزینه تغییر استفاده نمائید.
• ازگزینه ضبط جهت گرفتن عکس و یا فیلم به صورت دستى استفاده نمائید.
• جهت تنظیم روشنایى، رنگ وکنتراست تصویر و میزان صداى مکالمه، گزینه تنظیمات را لمس نمایید و تنظیمات مربوطه را انجام دهید.
•با لمس گزینه بزرگنمایی و با انتخاب گزینه هاى + و – مى توانید تصویر را بزرگنمایی کرده و در جهت افقى و یا عمودى حرکت دهید.
•با لمس گزینه خروج از صفحه خارج شوید.با لمس گزینه مکالمه، تماس صوتى شروع مى شود.
•با لمس گزینه بازکردن، درب را بازنمائید.
توجه: زمان نوار ابزار درپایین صفحه 10 ثانیه میباشد، پس از آن نوار ابزار از روى صفحه پاک شده وبا لمس مجدد صفحه LCD، نمایان مى شود.
دوربین مداربسته 1 و 2 (CCTV 1 & 2):
زمانى که گزینه مداربسته 1 و یا مداربسته 2 را لمس نمائید تصویر 6 را مشاهده مى کنیدبراى بازگشت به منوى اصلى گزینه صفحه اصلى را لمس نمائید .جهت انتخاب تصویر هر دوربین مى توانید از گزینه تغییر استفاده نمائید.از گزینه ضبط جهت گرفتن عکس و یا فیلم به صورت دستى استفاده نمائید.جهت تنظیم روشنایى، رنگ وکنتراست تصویر، گزینه تنظیمات را لمس نمایید و تنظیمات مربوطه را انجام دهید.با لمس گزینه بزرگنمایى مى توانید تصویر را بزرگنمایی کرده و درجهت افقى و یا عمودى حرکت دهیدبا لمس گزینه خروج از صفحه خارج شوید.
تقویم (CALENDAR):
طبق تصویر شماره 2 جهت تنظیم تاریخ وساعت گزینه تقویم را لمس کنید.دراین قسمت مى توانید تاریخ ( سال، ماه، روز ) و زمان ( ساعت، دقیقه ) را تنظیم نمائید.همجنین در صورتیکه گزینه نمایش ساعت را انتخاب کنید، ساعت برروى صفحه، نمایش داده مى شود.
با لمس گزینه رنگ ساعت، مى توانید ساعت رابه رنگ سفید یا مشکى تغییردهید.در قسمت تقویم با انتخاب گزینه شمسى تاریخ به صورت شمسى و با انتخاب گزینه میلادى تاریخ به صورت میلادى نمایش داده مى شود.
حافظه (MEMORY):
با لمس گزینه حافظه وارد قسمت حافظه مانیتور 2070 تابا مى شوید .دراین قسمت مى توانید عکس هاو فیلم هاى ذخیره شده رابا استفاده از فلش هاى 2 و 1 مشاهده نمائید و همجنین مى توانید با لمس گزینه حذف، عکس ها و فیلم ها را پاک کنید.چنانجه عکس یا فیلمى در حافظه، مشاهده نشده باشد، نشانگرى بالاى آیکن حافظه نمایان مى شود .
درب پارکینگ (GATE):
طبق تصویر شماره 2 بالمس گزینه درب پارکینگ در منوى اصلى، مى توانید انواع مختلف از جک درب پارکینگ را در صورت اتصال به پنل دم درب تابا فرمان بازشو دهید.
ارتباط داخلی (INTERCOM):
براى برقرارى ارتباط گزینه ارتباط داخلی را لمس نمایید.جهت تماس با نگهبانی گزینه نگهبانی را لمس نمایید تا ارتباط برقرار شود.
• جهت تماس با واحد دیگر، ابتدا آدرس مورد نظر را وارد نموده و گزینه ارتباط داخلی را لمس نمایید.جهت وارد کردن آدرس، کادر آدرس داخل را لمس کرده تا فلش Xسمت راست کادر مورد نظر نمایان شود، کدا #141* را وارد کرده و گزینه تایید را لمس نمایید، سپس اعداد بین 256-001 را انتخاب نمایید و مجدد گزینه تایید را لمس نمایید.
• براى تعیین واحد نگهبانى در قسمت آدرس داخلى، پس از وارد کردن #141* کد #1*را وارد کنید.
• حداکثر مدت زمان مکالمه بین دو واحد 3 دقیقه مى باشد.
تنظیمات (SETTING) :
براى بازگشت به منوى اصلى، گزینه صفحه اصلى را لمس نمائید.
زبان (LANGUAGE) :
با لمس گزینه زبان میتوانید منوى مانیتور را به صورت انگلیسى و یا فارسى تغییر دهید.
زنگ (BELL):
دراین قسمت مى توانید ملودى زنگ درب 1 یا 2 را انتخاب نموده و با استفاده از + و – صداى زنگ را زیاد و یا کم نمایید
ضبط (REC):
با انتخاب گزینه ضبط اتوماتیک میتوانید عکس بردارى و با فیلمبردارى را بطور اتوماتیک انجام دهید.
توجه : در صورت عدم وجود کارت حافظه دستگاه قادر به ذخیره فیلم نخواهد بود و جمله «لطفا کارت
حافظه را براى ضبط فیلم وارد کنید» در تصویر نمایان مى شود.
فرمت کارت حافظه (FORMAT SD) :
با انتخاب گزینه فرمت کارت حافظه، SD CARD فرمت مى شود.
توجه : درصورت ERROR دادن RAM، کارت SD رافرمت کنید.
ترجیحا از SD CARD کلاس 10 استفاده شود.

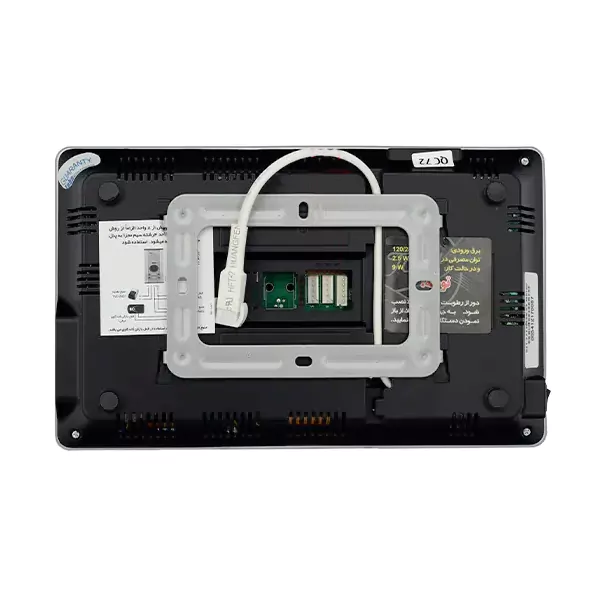

نحوه نصب تابا 2070 با سوئیچر(سیم کشى)
•سیم کش دربازکن تصویرى با استفاده از سوئیجر داخل مانیتور.
•نحوه سیم کش جهت ارتباط داخلى.
•نحوه سیم کشى جهت دوربین مدار بسته (CCTV Camera).
•نحوه سیم کشى جهت درب پارکینگ.
• براى سیم کشى تصویر AHD، تا 50 متر الزاماً ازسیم 0.6 فویل دار 0 وتا 100 متراز سیم 0.8 فویل دار وبراى مترازهاى بالاتراز 100 متر براى سیم تصویر، باید از سیم کواکسیال استفاده کنید.
•بعد از تعویض دوربین به AHD، مانیتوررا یکبار خاموش و روشن نمایید.
نحوه نصب محصول آیفون 2070 تابا (سیم کشى)
•سیم کش دربازکن تصویرى با استفاده از سوئیجر داخل ینل براى ساختمان هایى که ازهر واحد 4 رشته سیم مجزا به ینل جلوى درب کشیده شده است براى ساختمان هاى بیش از 8 واحد الزاماً از این روش براى سیم کشى استفاده شود.
•نحوه سیم کش جهت ارتباط داخلى.
•نحوه سیم کشى جهت دوربین مدار بسته (CCTV Camera).
•نحوه سیم کشى جهت درب پارکینگ.
• براى سیم کشى تصویر AHD، تا 50 متر الزاماً ازسیم 0.6 فویل دار 0 وتا 100 متراز سیم 0.8 فویل دار وبراى مترازهاى بالاتراز 100 متر براى سیم تصویر، باید از سیم کواکسیال استفاده کنید.
•بعد از تعویض دوربین به AHD، مانیتوررا یکبار خاموش و روشن نمایید.
