مشخصات فنی
| ولتاژ تغذیه | 12 ولت, 24 ولت |
|---|
| قطعات کاربردی آیفون و ارتباط داخلی | ماژول رابط جک تکنما |
|---|
| نوع نصب | توکار |
|---|
| نوع محصول | متعلقات آیفون و ارتباط داخلی |
|---|
| کشور سازنده | ایران |
|---|
| برند سازنده | تکنما |
|---|
| مقدار گارانتی | 36 ماه |
|---|

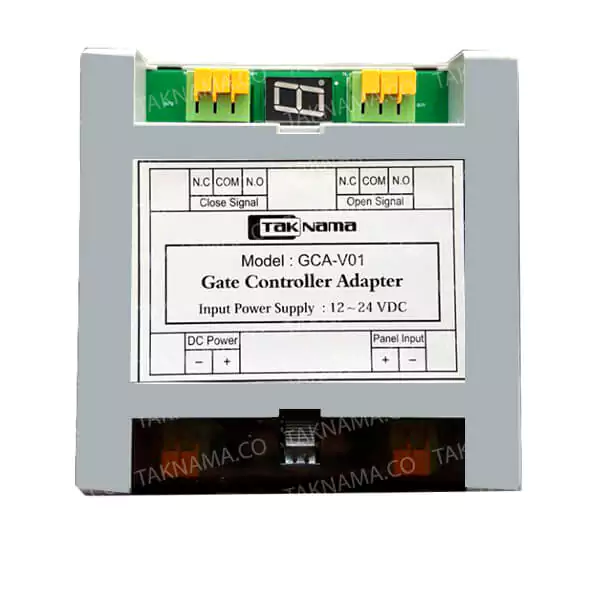

بررسی اجمالی ماژول رابط جک آیفون تصویری تکنما
ماژول رابط جک آیفون تصویری تکنما کدGCA-V01 محصولی از تکنما برای استفاده در آیفون تصویری تکنما است که یک ورودی سیگنال از طرف پنل تصویری را دارا می باشد و یک ورودی منبع تغذیه و دو خروجی جهت اتصال به برد کنترلی انواع جک پارکینگ را دارا می باشد که خروجی سمت راست برای فرمان بازکردن و خروجی سمت چپ برای فرمان بستن جک پارکینگ می باشد. برای طریقه استفاده از این محصول می توانید با کارشناسان ما در فروشگاه ایمن اُرا تماس بگیرید.
چگونگی کارکرد ماژول رابط جک پارکینگ TAKNAMA :
دارای دو خروجی جهت اتصال به برد جک پارکینگ است. این ماژول زمانی مورد استفاده قرار می گیرد که بدون استفاده از ریموت جک پارکینگ و با کمک IDS بتوان جک های پارکینگ را باز و بسته کرد. شایان ذکر است که این ماژول به این صورت است که از هر مدل پنل آیفون تصویری تکنما پالسی ارسال می شود به ورودی ماژول و ماژول این سیگنال را تبدیل به یک پالس برای مدار جک پارکینگ می کند. فقط لازم است فرمان خروجی های MODULE رابط جک را به برد کنترلی متصل کنید ، هرکدام از خروجی های ماژول کلید تنظیماتی دارند که زمان اجرای فرمان را تنظیم می کنند.
ابعاد این ماژول رابط جک آیفون تصویری تکنما 12 در 12 سانتی متر است و همچنین ولتاژ تغذیه این محصول 12~24 ولت DC میباشد.
ماژول رابط جک برای ارتباط تکنما با جک های پارکینگی غیر از جک محک طراحی شده در خروجی این ماژول پایه های دو رله در دسترس است که برای تحریک مدار فرمان برد جک استفاده می شود جک های موجود در بازار روش تحریک step by step مرسوم است. ترمینال شماره یک مربوط به سیگنال باز (کلید 9 مدل C و نگهبان در مدل D) است. برای این مثال رله بسته به مدار متصل شده یعنی با هربار زدن کلید بسته IDS اگر جک بسته باشد باز و اگر باز باشد بسته می شود. کلیدهای روی ماژول تنظیم کننده زمان فعال بودن رله ها را تعیین می کند. با ورود به حالت تنظیمات زمان فعال بودن هرکدام از رله ها بین 5/0 تا 9 ثانیه قابل تنظیم است.

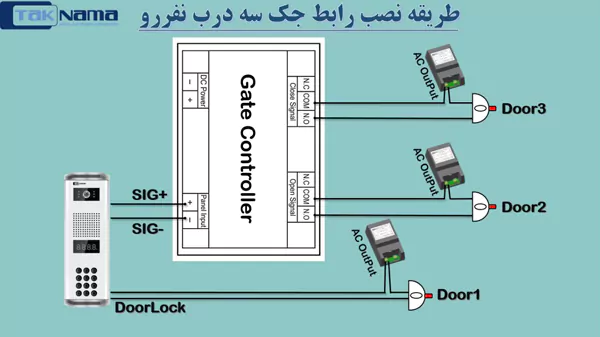

چطور سه درب را بصورت غیر همزمان باز کنیم؟
از ماژول رابط جک میتوان برای کنترل 2 درب نفر رو به صورت غیر همزمان استفاده نمود، به این صورت که درب اصلی نفررو به درب بازکن خود پنل متصل میشود و دو درب دیگر توسط ماژول رابط جک به سوکت سیگنال پارکینگ پنل متصل میشود که مجموعا 3 درب را میتوان به صورت غیر همزمان مطابق شکل فوق از طریق گوشی داخل واحد کنترل نمود.
گارانتی ماژول رابط جک آیفون تصویری تکنما:
محصولات آیفون تصویری شرکت TAKNAMA که در سبد کالای فروشگاه اینترنتی ایمن اُرا موجود می باشد، دارای گارانتی 36 ماهه یا بهتر بگوییم 3 ساله می باشد که شامل خدمات پس از فروش شرکت تکنما می باشد.
