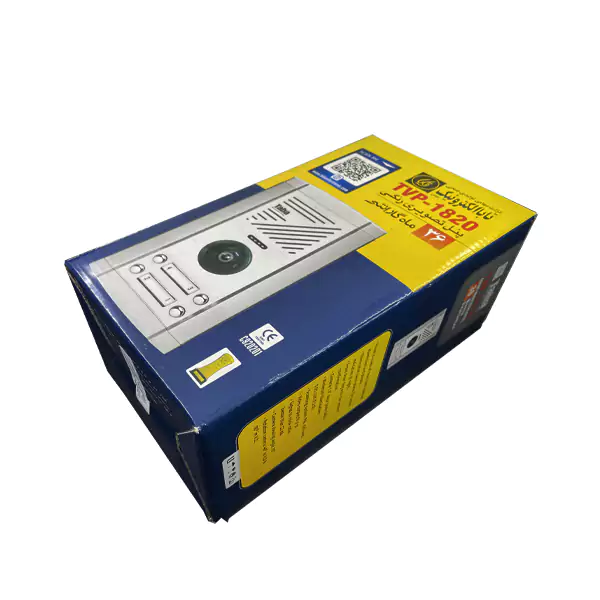

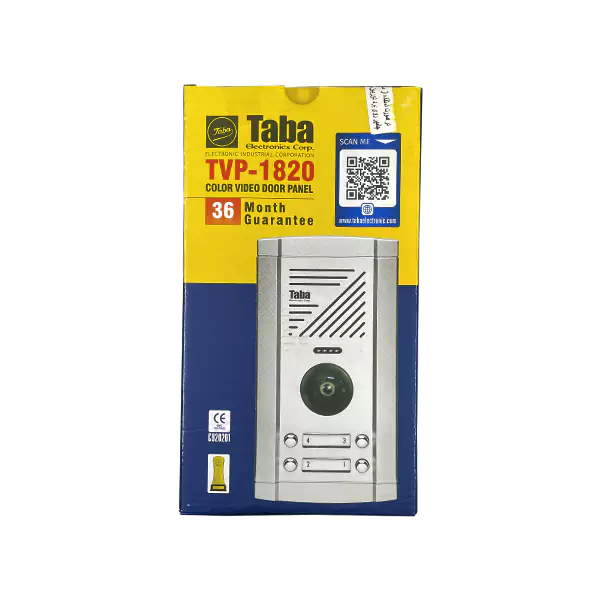

پنل تصویری رنگی تابا ثمین HD مدل TVP-1820

پنل آیفون تصویری

کد کالا : 4203
0 دیدگاه

ویژگی های محصول

ولتاژ تغذیه: 12 ولت
نوع پنل: ساده (دکمه ای)
حداکثر اتصال واحد تا: تا 24 واحد
سیم کشی: 5 سیم
قابلیت کارتخوان: ندارد
صفحه نمایش: ندارد
  • توضیحات پنل تصویری رنگی تابا ثمین HD مدل TVP-1820
  • دیدگاه ها

مشخصات فنی

ولتاژ تغذیه12 ولت
نوع پنلساده (دکمه ای)
حداکثر اتصال واحد تاتا 24 واحد
سیم کشی5 سیم
قابلیت کارتخوانندارد
صفحه نمایشندارد
نوع محصولپنل آیفون تصویری
کشور سازندهایران
برند سازندهتابا الکترونیک
کاربریسیستم HD
نوع نصبتوکار
رنگنقره ای

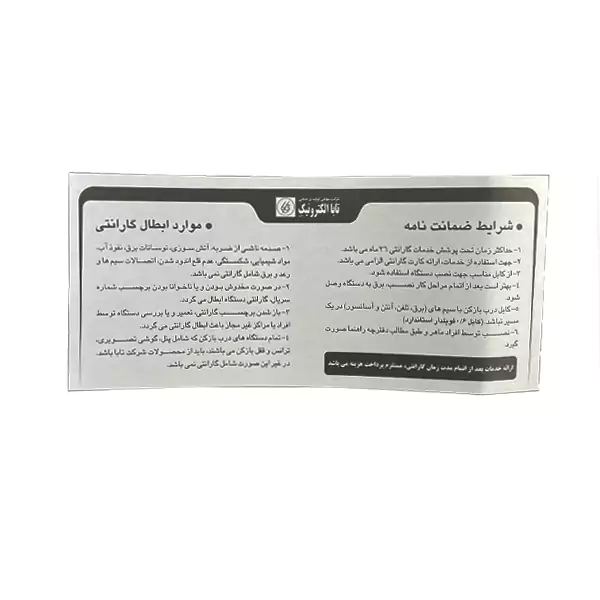

مقدار گارانتی36 ماه
انتخاب تعداد واحد1 واحدی دکمه ای, 2 واحدی دکمه ای, 3 واحدی دکمه ای, 4 واحدی دکمه ای, 5 واحدی دکمه ای, 6 واحدی دکمه ای, 7 واحدی دکمه ای, 8 واحدی دکمه ای

بررسی پنل تصویری رنگی تابا ثمین HD مدل TVP-1820:

سبد محصولات دربازکن تصویری تابا همیشه برای انواع سلیقه ها قابلیت انتخاب محصولات متنوع و مختلف از نظر اقتصادی و ظاهری و فنی را داشته است و این برند در ارئه انواع آیفون تصویری یک نمونه اقتصادی و خوش قیمت ارائه نموده که با نام پنل تصویری تابا ثمین می شناسیم و تا مدل 8 واحدی نیز فقط ارائه شده است و برای تعداد واحد بالاتر باید از نمونه و مدل پنل تصویری سهند تابا و یا پنل تصویری سپهر تابا استفاده نماییم. پنل تصویری رنگی تابا ثمین HD مدل TVP-1820 از جنس بدنه پلاستیک و بسیار سبک است و از یک واحد تا 8 واحد در دسترس می باشد و کاربری دوگانه دارد که با استفاده از یک جامپر که در پشت دوربین پنل قرار دارد می توان آن را مناسب پروژه استفاده نمود که درحالت آنالوگ باشد و یا در حالت HD تصویر رائه دهد.



پنل تصویری رنگی تابا ثمین HD مدل TVP 1820



راهنمای گام به گام نصب پنل تصویری TVP-1820:

بخش 1: پیش از نصب (بررسی و ایمنی):

  • ایمنی: برق اصلی ورودی به سیستم آیفون را قطع کنید. این کار برای جلوگیری از برق‌گرفتگی حیاتی است.
  • تجهیزات مورد نیاز: پیچ‌ گوشتی چهارسو و دوسو، سیم‌ چین، فازمتر، چسب برق، دریل (در صورت نیاز به سوراخ‌کاری)، و دفترچه راهنمای دستگاه.
  • بررسی محتویات: اطمینان حاصل کنید که تمام قطعات (شاسی، پیچ‌ها، واشر، و خود پنل) در جعبه موجود است.

پخش دو: روش نصب پنل درب بازکن HD

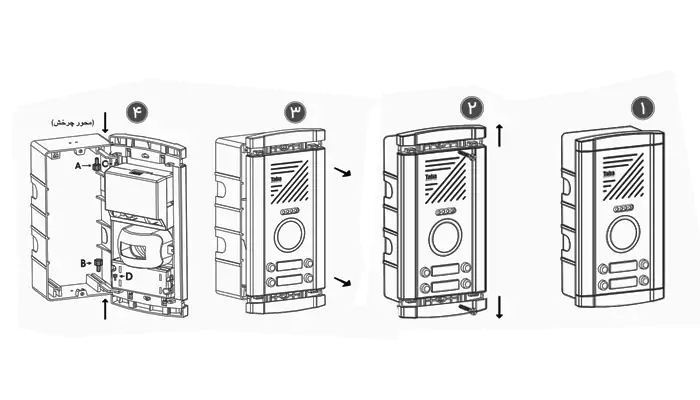

با حرکت دادن کشویی پنل در جهت بالا و پایین ، پیچ های پنل را از کاسه باز نمایید.

راهنمای گام به گام نصب پنل تصویری TVP 1820

با حرکت دادن پنل روی ریل های تعبیه شده ، پنل از کاسه فاصله می گیرد.با چرخاندن پنل حول محور نشان داده شده دسترسی به قسمت داخل جهت نصب امکان پذیر میشود.

  • در این حالت پیچ های شماره A و B را باز نمونده تا کاسه از پنل جدا شود.
  • در صورتیکه نیاز باشد پنل به سمت چپ باز شود ، میتوان با باز نمودن پیچ های شماره C و D ، اهرم لولا را در سمت مخالف مجددا نصب نمود.

پخش سوم : نحوه سیم کشی پنل HD TVP-1820:

سیم کشی این مدل دربازکن تصویری ایرانی با استفاده از سوئیچر داخل پنل برای ساختمان هایی که از هر واحد 4 رشته سیم مجزا به پنل جلوی درب کشیده شده است.

  • برای ساختمان های پیش از 8 واحد ، الزاما از این روش برای سیم کشی استفاده شود.
  • بعد از تعویض دوربین به HD ، مانیتور را یکبار خاموش و روشن نمایید.



نحوه سیم کشی پنل TVP 1820

سیم کشی دربازکن تصویری با استفاده از سوئیچر داخل پنل HD 1820 تابا:

بعد از تعویض دوربین به HD ، مانیتور را یکبار خاموش و روشن نمایید.



سیم کشی دربازکن تصویری با استفاده از سوئیچر داخل پنل HD 1820 تابا

سیم کشی پنل آیفون تصویری برند تابا TVP-1820 مدل HD با استفاده از سوئیچر بیرونی:

برای ساختمانهای پیش از 6 واحد،الزاما از این روش برای سیم کشی استفاده شود.بعد از تعویض دوربین به HD ، مانیتور را یکبار خاموش و روشن نمایید.



سیم کشی پنل آیفون تصویری برند تابا TVP-1820 مدل HD با استفاده از سوئیچر بیرونی



جدول زیر ، ابعاد حفره مورد نیاز طبقات مختلف را در داخل دیوار جهت نصب کاسه نشان میدهد.

ابعاد حفره مورد نیاز طبقات
