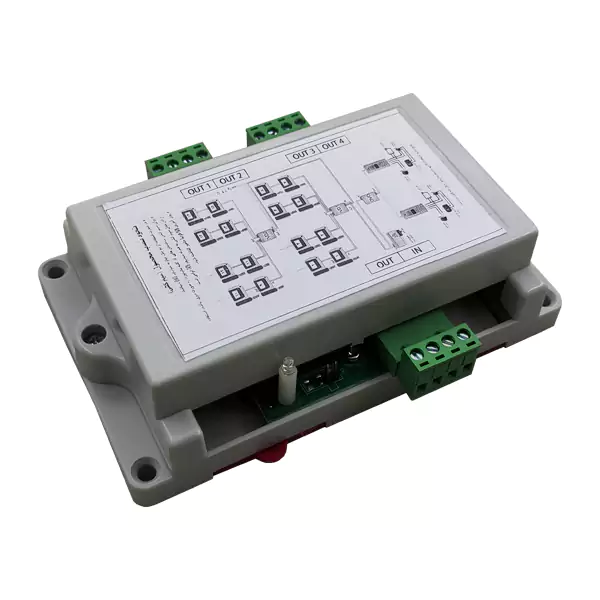

سوئیچر آیفون تصویری دو سیم تابا مدل IVD

0 دیدگاه

ویژگی های محصول

ولتاژ تغذیه: 12 ولت
قطعات کاربردی آیفون و ارتباط داخلی: سوئیچر
نوع نصب: توکار
نوع محصول: متعلقات آیفون و ارتباط داخلی
کشور سازنده: ایران
برند سازنده: تابا الکترونیک
  • توضیحات سوئیچر آیفون تصویری دو سیم تابا مدل IVD
  • دیدگاه ها

مشخصات فنی

ولتاژ تغذیه12 ولت
قطعات کاربردی آیفون و ارتباط داخلیسوئیچر
نوع نصبتوکار
نوع محصولمتعلقات آیفون و ارتباط داخلی
کشور سازندهایران
برند سازندهتابا الکترونیک
مدلIVD
رنگنقره ای
مقدار گارانتی36 ماه

بررسی سوئیچر آیفون تصویری دو سیم تابا مدل IVD:

یکی از محصولات بسیار پرفروش در زمینه محصولات آیفون تصویری بدون شک تابا می باشد که با ارائه پلن های مختلف مانند آیفون تصویری کدینگ تابا و آیفون تصویری دو سیم تابا و آیفون تصویری آنالوگ تابا توانسته بازار مشتریان بسیاری را به سوی خود جلب نماید.سوئیچر آیفون تصویری دو سیم تابا مدل IVD همان طور که از نامش پیداست برای نصب و راه اندازی سیستم کدینگ و ساده آیفون دو سیم تابا مورد استفاده قرار میگیرد.برای نصب آیفون تصویری دو سیم تابا دوعدد منبع تغذیه مورد نیاز است. منبع تغذیه 8403 و منبع تغذیه 8401  قطعاتی هستند که جهت نصب دربازکن تصویری دوسیم تابا کاربرد دارند. پس اگر میخواهید اف اف تصویری دو سیم تابا نصب کنید بایستی قطعات مورد نیاز مخصوص این کار را تهیه کنید.

  • پنل آیفون تصویری دو سیم تابا (دومدل)
  • مانیتور آیفون تصویری دو سیم(دومدل)
  • قفل درب بازکن آیفون تابا
  • سوئیچر آیفون تصویری دو سیم تابا مدل IVD
  • ترانس آیفون تابا مدل 8401
  • ترانس آیفون دو سیم تابا مدل 8403
  • کابل آیفون تصویری تابا

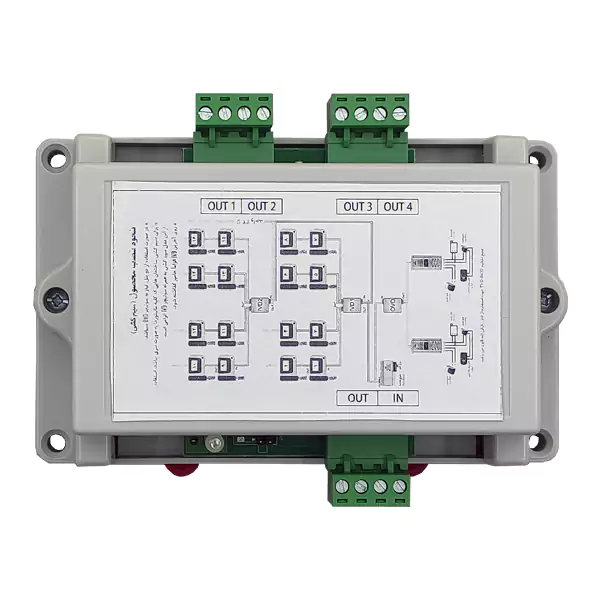

سوئیچر آیفون تصویری دو سیم تابا مدل IVD

 از محل قرارگیری پنل تصویری دو سیم تابا تا محل نصب منبع تغذیه 8403 سیم کشی با سیم 75/*2 انجام شود. در سمت منبع تغذیه 8403 ، این سیم بایستی به ترمینال IN متصل شود. ترمینال OUT روی منبع تغذیه 8403 به ترمینال IN روی IVD سوئیچر ، با استفاده از سیم سفید 75/*2 وصل شود.

 انواع مانیتور تصویری دو سیم تابا که امکان نصب به صورت سری به هم دارند، با استفاده از سیم 75/*2 به هم وصل شود. سپس از هر سری، ترمینال IN نزدیکترین مانیتور به سوئیچر IVD، به ترمینال خروجی دیکدر دو سیم تابا IVD وصل شود. بسته به موقعیت محل نصب، به هرتعداد IVD که نیاز داشتید می توانید استفاده کنید. روش اضافه کردن IVD دوم و … در شکل بالا ترسیم شده است. فقط روی آخرین IVD الزاما بایستی جامپر گذاشته شود.از ترمینال خروجی منبع تغذیه 8401 تا قاب پشت پنل درب، با استفاده از کابل آیفون یک زوج یا سیم 75/*2 سیم کشی انجام شود. این سیم پشت پنل درب به ترمینال AC  ~) وصل شود.قفل درب بازکن تابا و یا انواع قفل برقی از ترمینال D1 , D2 داخل پنل درب، زوج سیمی تا محل نصب قفل کشیده شود. این سیم به ترمینال داخل قفل برقی وصل می شود.

 برق شهری به محل نصب منبع تغذیه 8401 و 8403 انجام و به این دو منبع تغذیه متصل شود. در ساختمانهای چند واحده این دو منبع تغذیه بایستی به برق مشترک ساختمان وصل شود.نصب مانیتورهای دو سیم تابا نیازی به کابل کشی برق ندارد.پنل درب در دو نوع دارای شستی زنگ و بدون شستی زنگ (پنل کدینگ دو سیم تابا) تولید می شود. پنل های بدون شستی عموما در ساختمانهایی با تعداد واحد زیاد استفاده می شود.
