مشخصات فنی
| ولتاژ تغذیه | 220 ولت |
|---|
| نوع کد | لرنینگ |
|---|
| فرکانس کاری | 433 مگاهرتز |
|---|
| حافظه گیرنده | 120 ریموت |
|---|
| برد ریموت | 50 تا 70 متر (بسته به محیط اطراف) |
|---|
| خروجی فلاشر | دارد |
|---|
| نوع محصول | مدار کنترل جک پارکینگ |
|---|
| کشور سازنده | ایتالیا |
|---|
| برند سازنده | وی تو |
|---|
| مدل | city1 |
|---|
| خروجی چشمی | دارد |
|---|
| خروجی قفل برقی | دارد |
|---|
| قابلیت برق اضطراری | ندارد |
|---|
| رنگ | سبز |
|---|
| مقدار گارانتی | 24 ماه |
|---|

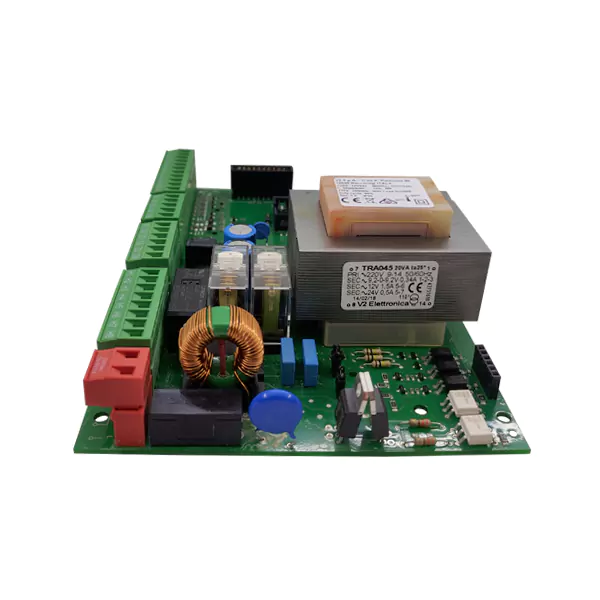

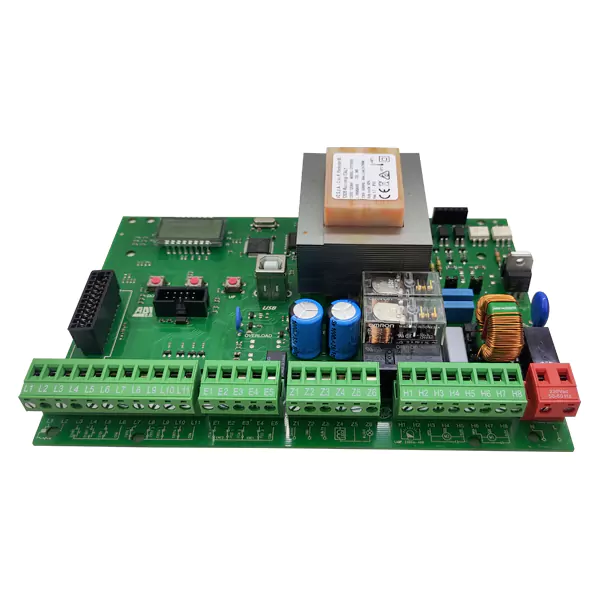

بررسی مدار جک وی تو 220 ولت دو سرعته مدل city1
اگر بخواهیم یک نگاه کارشناسانه به این مرکز کنترل مدل city1 از کمپانی ایتالیایی داشته باشیم نمی توانیم کمبود و یا نقصی در آن بیابیم زیرا در مدت زمان حدود 20 سال در کشور ما این مدار 3بار آپدیت گردیده و به روز رسانی های به موقع توسط این شرکت آن را امروزی نگه داشته است.برنامه دهی مانند اولیت برد وارداتی محصولات وی تو با همان سه دکمه در زیر نمایشگر انجام می گیرد و نمایشگر نیز مانند بیشتر انواع مدار جک پارکینگ دارای سون سگمنت نمی باشد و از یک صفحه دیجیتال پیروی می کند.پس مشتریان محترم برای تمام مدل جک 220 ولت خود می توانند از این مدار استفاده نمایند و لذت ببرند زیرا اولین مداری می باشد که تنظیمات نیم ثانیه حرکت و توقف در آن وجود دارد و زیر شاخه های بسیار فراوان جهت فعال کردن امکانات فراوان در آن می توان یافت.در ضمن از خروجی فعال جهت نصب انواع قفل برقی می توان استفاده کرد.
مرکز کنترل جک V2

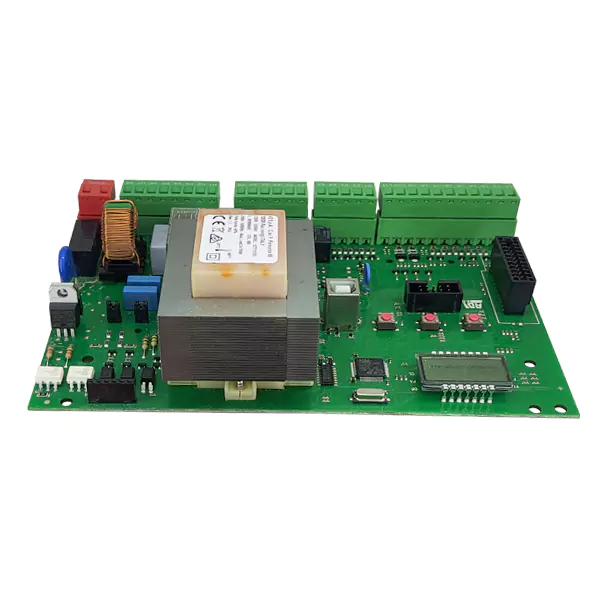

برد کنترل دیجیتالی CITY-EVO محصولی ابتکاری و انحصاری جهت استفاده در انواع جک پارکینگ وی تو می باشد که عملکرد ایمن و موثر درب های لولایی را تضمین می کند.
این برد کنترل دارای ویژگی های به شرح زیر می باشد:
- مجهز به صفحه نمایشگر برای تنظیم راحت تر و سریع تر منو ها
- کنترل اتوماتیک جریان نول رله ها
- تنظیم قدرت هر یک از موتور ها به صورت مستقل
- تشخیص مانع بوسیله نظارت بر ولتاژ خازن راه انداز جک ها
- تنظیم اتوماتیک زمان کارکرد موتور ها
- تست عملکردی وسایل ایمنی ( چشمی ها، لبه ایمنی ) قبل از هر بار باز شدن لنگه درب ها
- غیر فعال کردن ورودی ترمینال های وسایل ایمنی با کنتاکت N.C از طریق منو های مربوطه ( چشمی ها، لبه ایمنی، شستی STOP ) با غیر فعال کردن منوی مربوطه دیگر نیازی به نصب جامپر به این ترمینال ها نمی باشد.
- امکان محدود کردن دسترسی افراد به محیط بر نامه ریزی، از طریق قفل نرم افزار ( ماژول طرح فلش CL1+ )
- مجهز به کانکتور ADI 2.0 برای اتصال ماژول های آپشن کمپانی V2 ( مثال : ماژول طرح فلش CL1+ )
- مجهز به کانکتور USB برای اتصال برد کنترل به کامپیوتر و کنترل و برنامه ریزی برد کنترل از طریق نرم افزاری مربوطه
- مجهز به کانکتور مرتبط با ماژول LOW ENERGY
اگر این ماژول را بر روی برد کنترل نصب و منوی ENSA را فعال نمایید، در حالتی که درب بی حرکت باشد، این ماژول مصرف برق برد کنترل و وسایل جانبی متصل به آن را مدیریت کرده و مصرف برق را کاهش می دهد.
موتورها
مدار جک ویتو CITY1-EVO برای کنترل یک و یا دو موتور طراحی شده است.
در کورس باز شدن، ابتدا موتور M1 شروع به باز شدن می کند و پس از یک تاخیر حرکتی که توسط منوی r.AP قابل تنظیم است، موتور M2 شروع به باز شدن می کند.
در کورس بسته شدن، ابتدا موتور M2 شروع به بسته شدن می کند و پس از یک تاخیر حرکتی که توسط منوی r.CH قابل تنظیم است، موتور M1 شروع به بسته شدن می کند.
