در سیستمهای جک پارکینگ، مدار کنترل یا برد کنترل جک یکی از مهمترین اجزای الکترونیکی محسوب میشود. این قطعه وظیفه دریافت فرمان از ریموت، کلید، رسیور یا سایر تجهیزات کنترل تردد و تبدیل آن به فرمان مناسب برای موتورهای جک را بر عهده دارد. عملکرد صحیح بازوهای جک، کنترل سرعت و گشتاور، زمانبندی حرکت، فرمان توقف، عملکرد فتوسل و بسیاری از قابلیتهای حفاظتی و کنترلی، به نوع و امکانات مدار کنترل جک پارکینگ وابسته است.
در این دسته میتوانید انواع برد جک پارکینگ و مدار فرمان مناسب برای سیستمهای مختلف را بررسی کنید. مدارهای کنترل بسته به نوع جک، ولتاژ موتور، تعداد لنگه درب، نوع موتور و امکانات مورد نیاز در مدلهای متنوعی عرضه میشوند. برای نمونه، برخی بردها برای جکهای دولنگه طراحی شدهاند و امکان کنترل جداگانه دو موتور را فراهم میکنند، در حالی که مدلهای دیگر برای جکهای تکلنگه، ریلی یا سیستمهای خاص مورد استفاده قرار میگیرند.
مدار کنترل جک پارکینگ چیست و چه وظیفهای دارد؟
مدار کنترل جک پارکینگ را میتوان مرکز فرمان سیستم اتوماسیون درب دانست. این برد بین منبع تغذیه، موتورهای جک، تجهیزات ایمنی و تجهیزات دریافت فرمان قرار میگیرد و عملکرد هماهنگ مجموعه را مدیریت میکند. در یک سیستم استاندارد، فرمان باز شدن درب ابتدا از طریق ریموت یا ورودی کنترلی دریافت شده و سپس مدار کنترل، موتور یا موتورهای جک را فعال میکند.
بسته به طراحی برد، امکاناتی مانند تنظیم زمان حرکت، زمان مکث، سرعت، قدرت موتور، تأخیر بین لنگهها، بسته شدن اتوماتیک و کنترل تجهیزات ایمنی در اختیار کاربر یا نصاب قرار میگیرد. در بسیاری از مدارهای کنترل، ورودیهایی برای فتوسل، کلید فرمان، رسیور خارجی، فلاشر و تجهیزات جانبی نیز در نظر گرفته شده است. برخی مدلها نیز از باتری پشتیبان برای عملکرد سیستم هنگام قطع برق پشتیبانی میکنند.
اهمیت این بخش زمانی بیشتر مشخص میشود که بدانیم در یک سیستم جک پارکینگ، فقط روشن و خاموش شدن موتور مطرح نیست؛ بلکه ترتیب حرکت لنگهها، توقف در نقاط مناسب، واکنش به موانع و هماهنگی تجهیزات ایمنی نیز باید توسط مرکز کنترل مدیریت شود. مستندات فنی سازندگان معتبر نیز مدار کنترل را بهعنوان یکی از اجزای اصلی سیستم اتوماسیون در کنار موتور، فتوسل، فلاشر، آنتن و تجهیزات فرمان معرفی میکنند.
انواع مدار کنترل جک پارکینگ
مدارهای کنترل جک پارکینگ را میتوان بر اساس نوع موتور، ولتاژ کاری، ساختار درب و امکانات کنترلی دستهبندی کرد. هنگام انتخاب برد، سازگاری آن با موتور موجود اهمیت بسیار زیادی دارد و نمیتوان صرفاً بر اساس ظاهر یا تعداد ترمینالها یک مدار را جایگزین مدار دیگر کرد.

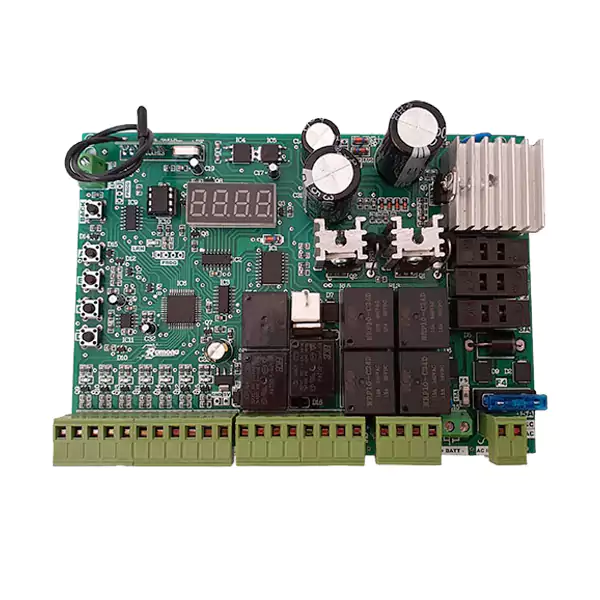

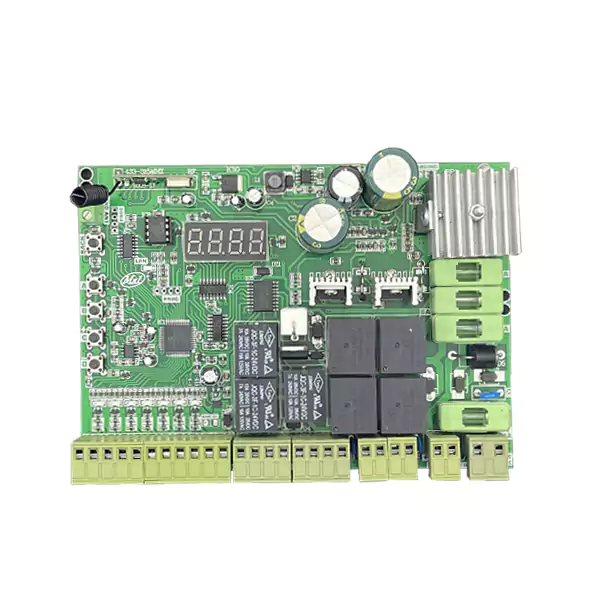

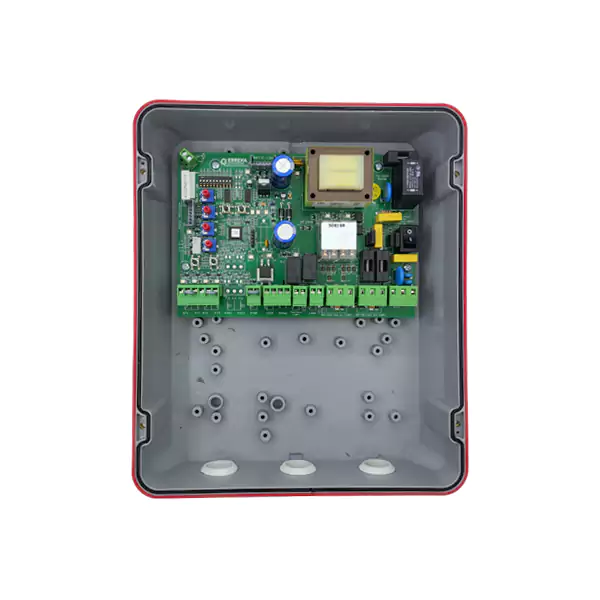

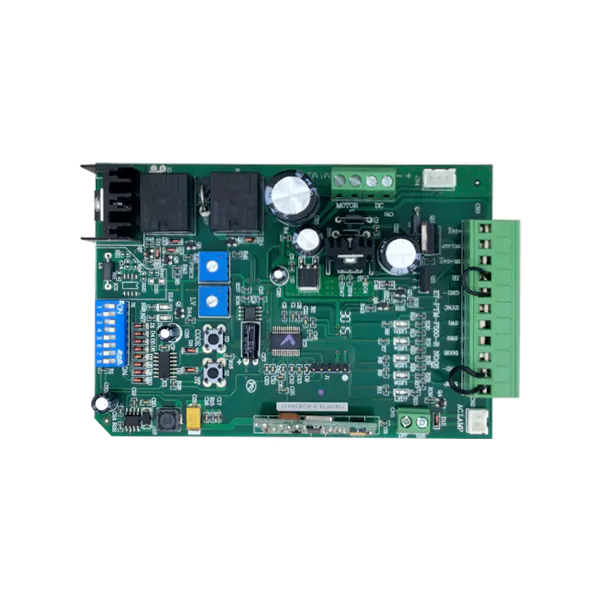

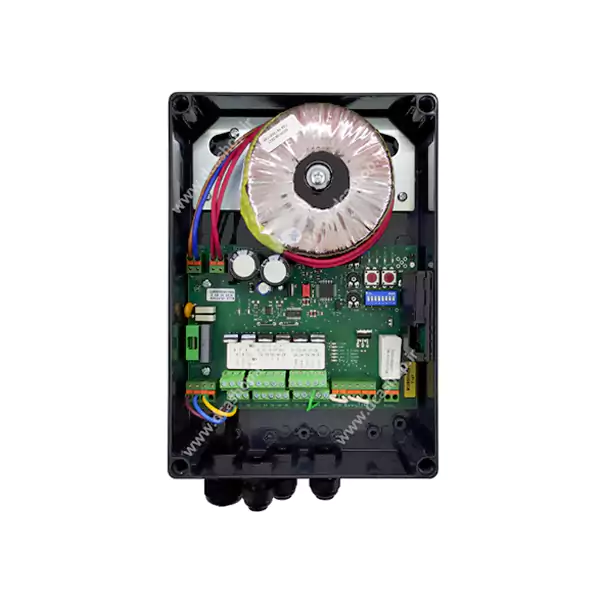

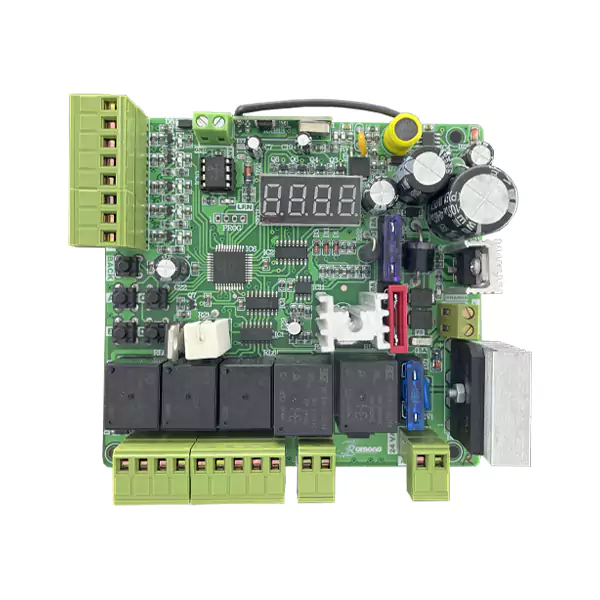

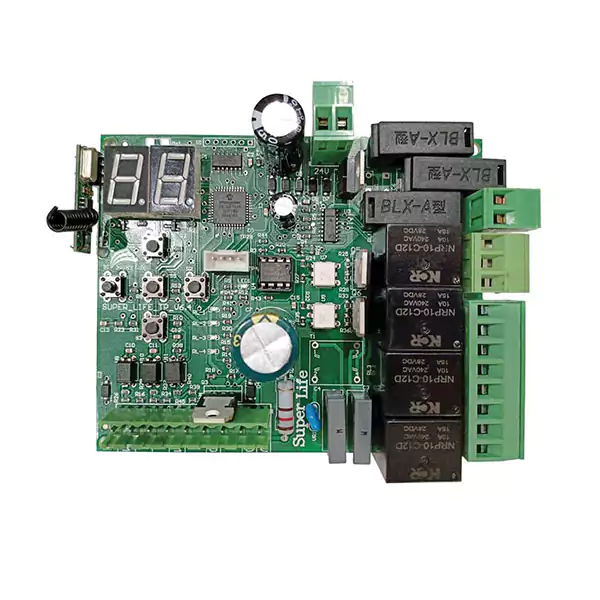

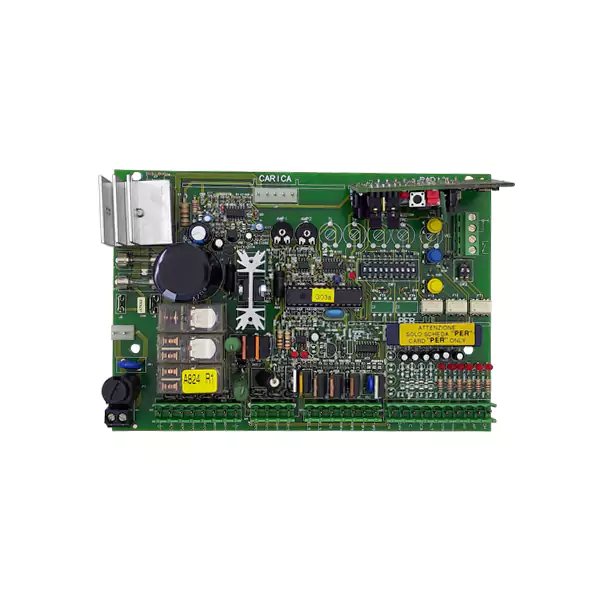

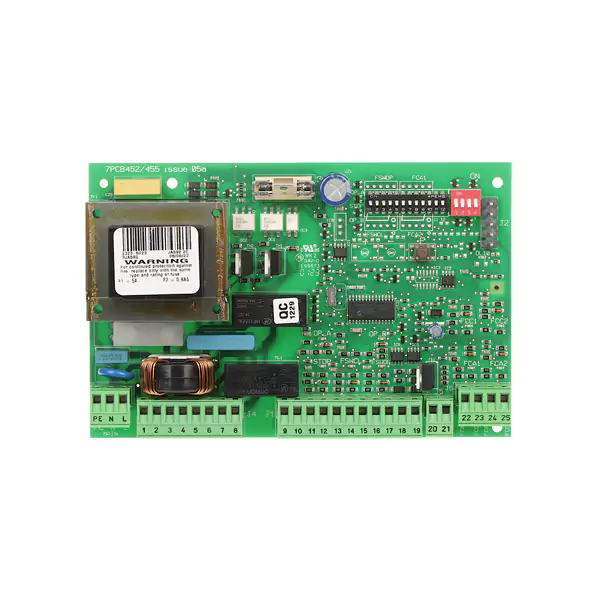

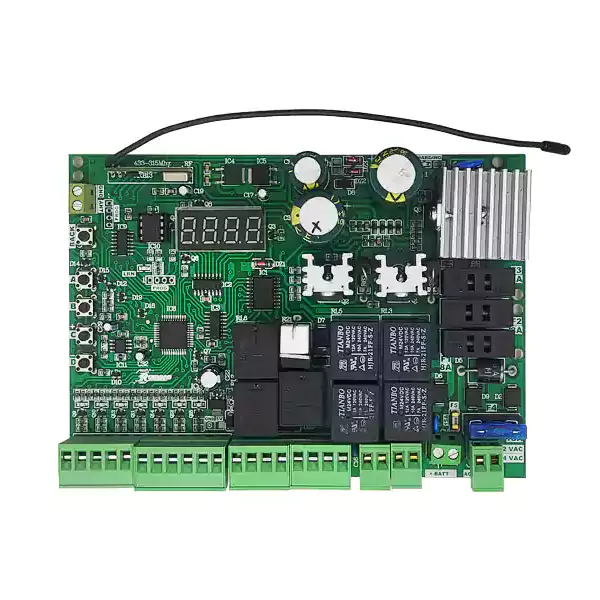

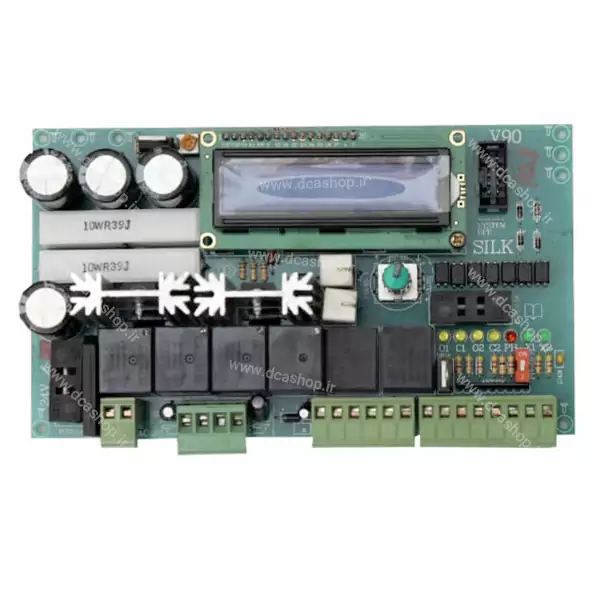

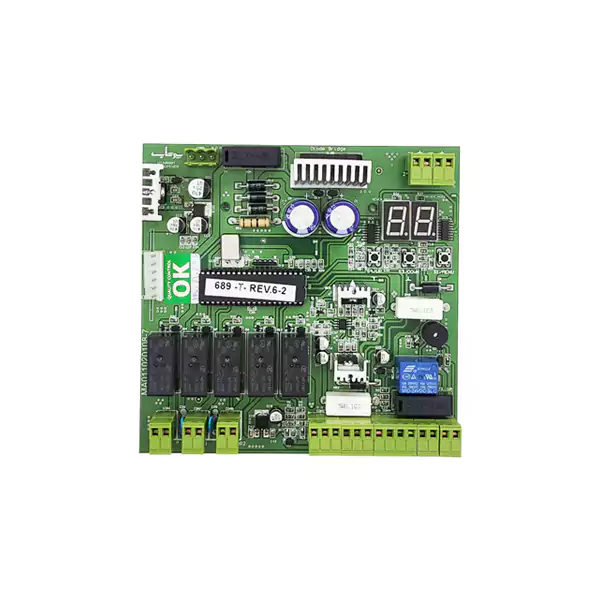

مدار کنترل جک 24 ولت
بردهای 24 ولت معمولاً در سیستمهایی استفاده میشوند که موتور جک با ولتاژ پایین کار میکند. یکی از مزیتهای این نوع سیستمها امکان طراحی برخی قابلیتهای کنترلی و استفاده از باتری پشتیبان در مدلهای سازگار است. در بازار ایران نیز مدارهای 24 ولت مخصوص جکهای دولنگه با ورودی فتوسل، فلاشر، میکروسوئیچ و باتری عرضه میشوند.

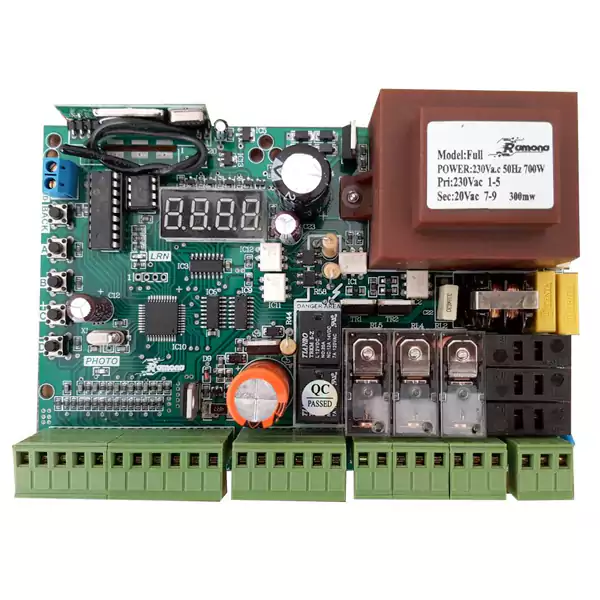

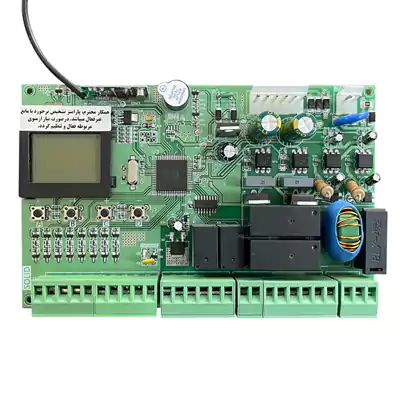

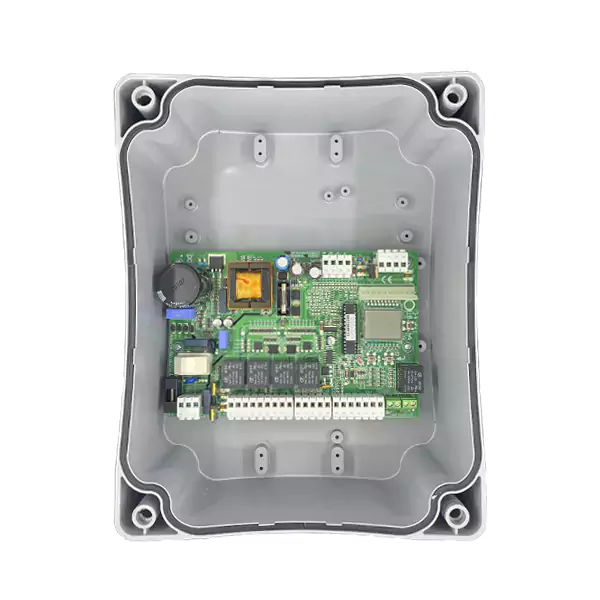

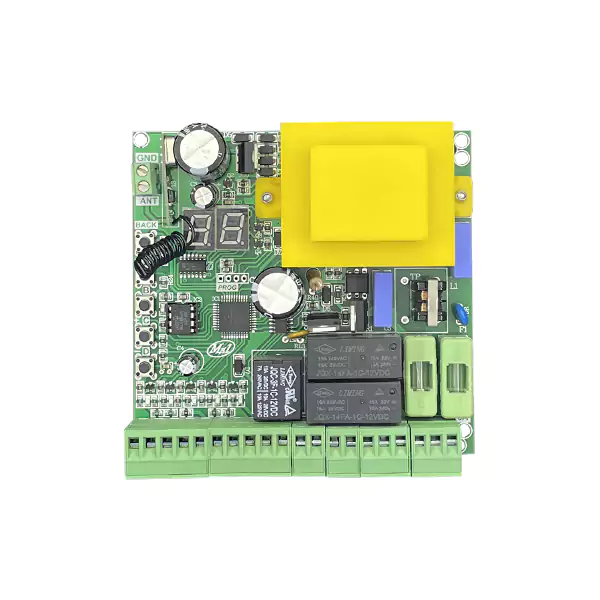

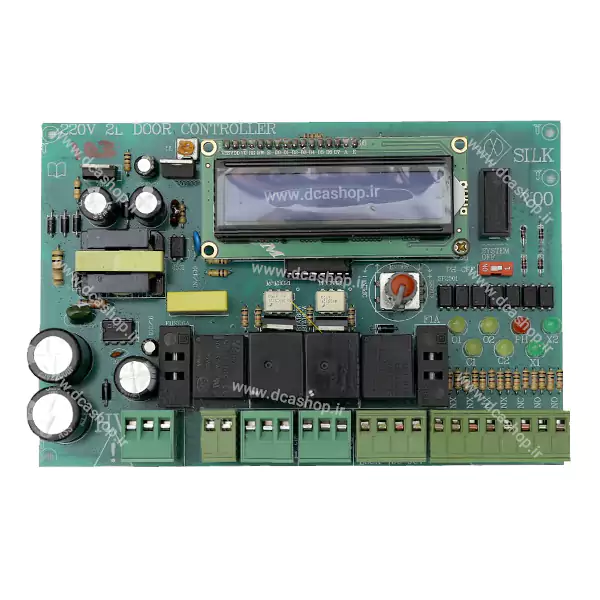

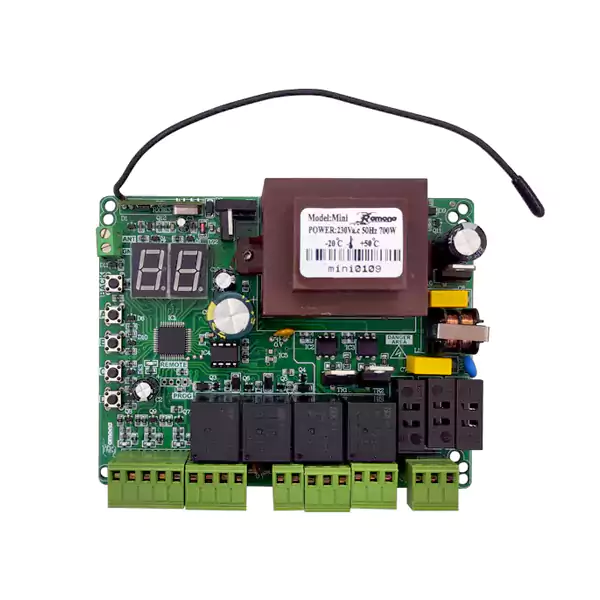

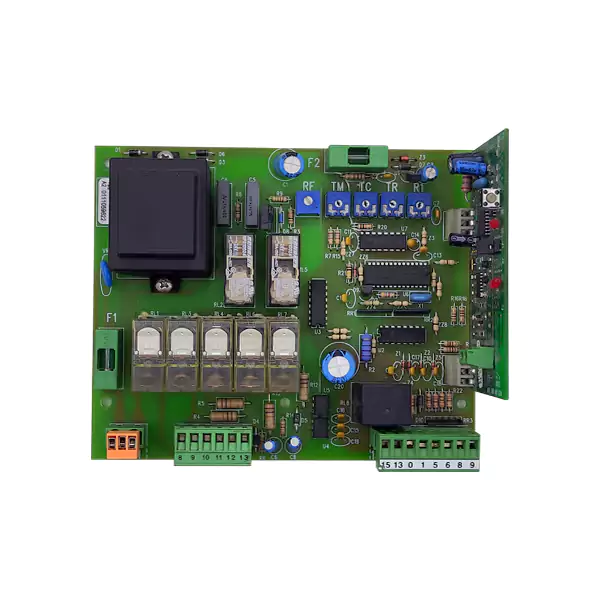

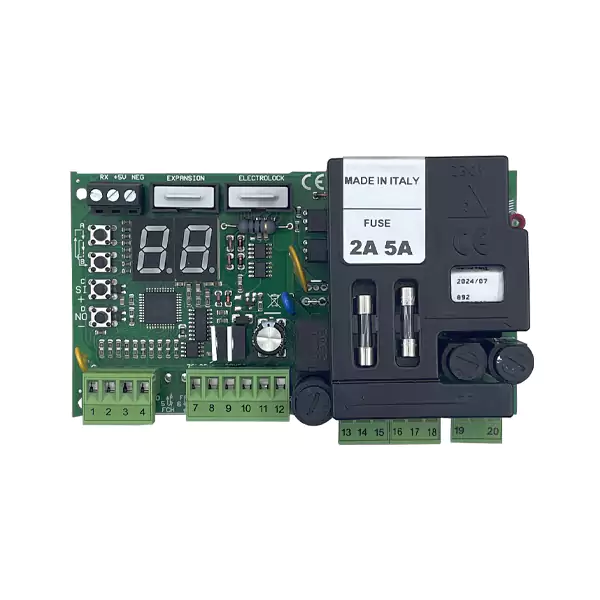

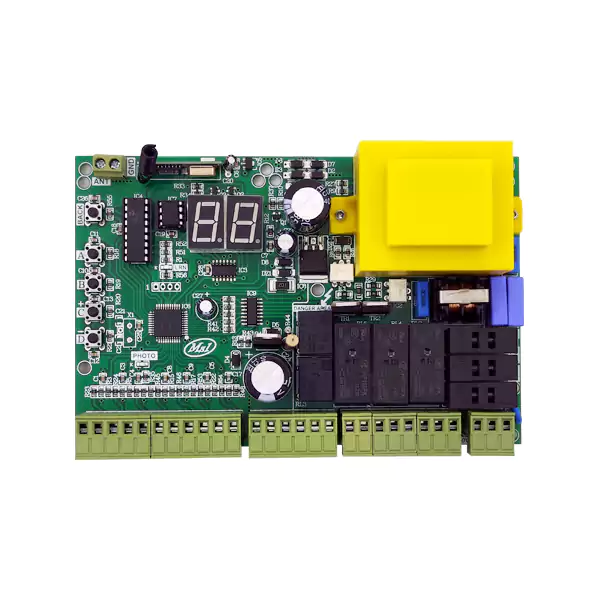

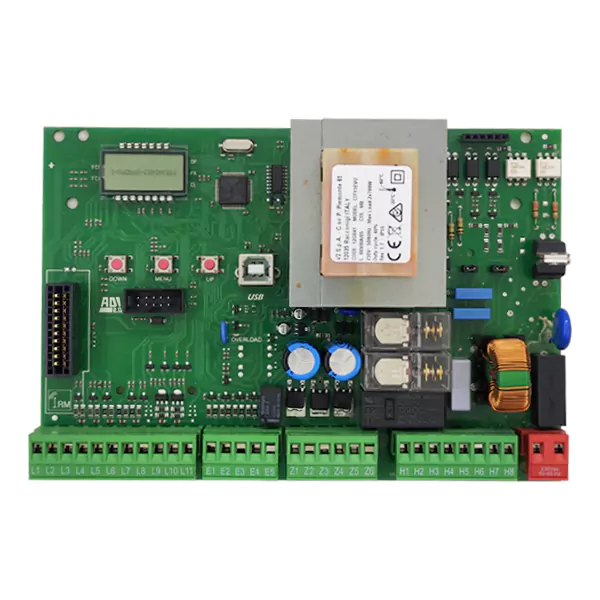

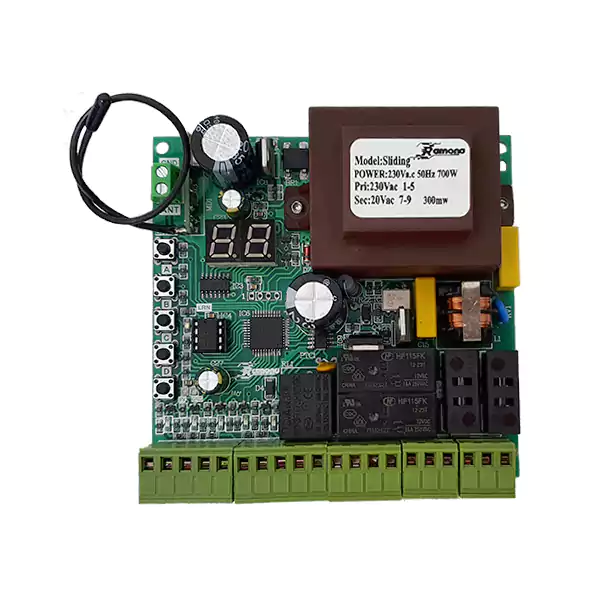

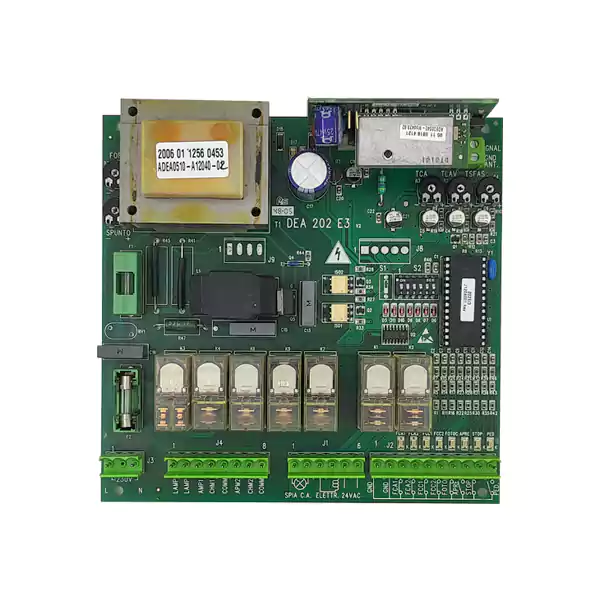

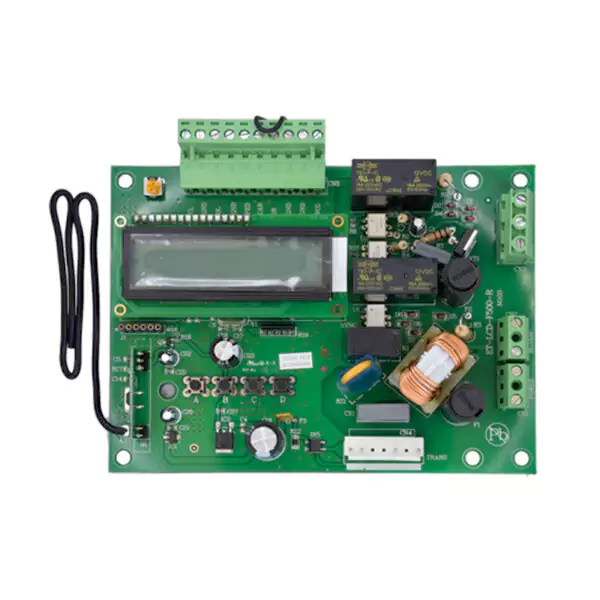

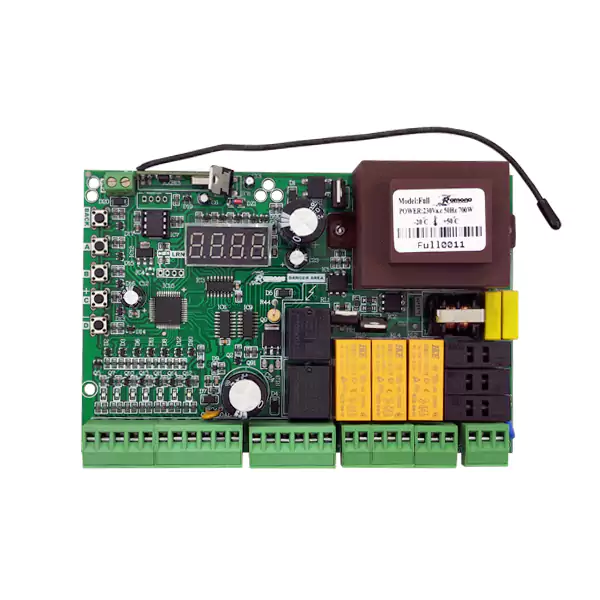

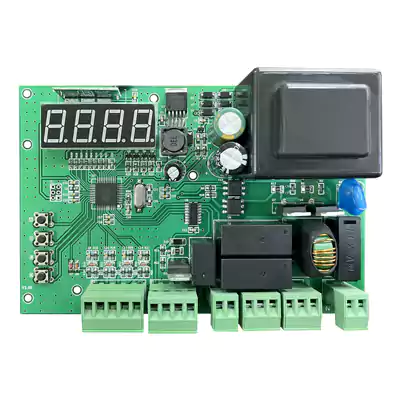

مدار کنترل جک 220 یا 230 ولت
این گروه برای جکهایی طراحی شدهاند که موتور آنها با برق شهر کار میکند. بردهای 220 ولت بسته به مدل میتوانند امکاناتی مانند کنترل دو موتور، تنظیم گشتاور، تنظیم سرعت، تایمر بسته شدن خودکار، ورودی فتوسل، خروجی فلاشر و قابلیت اتصال رسیور را ارائه دهند. نمونههایی از مدارهای موجود در بازار ایران برای جکهای دولنگه 220 ولت چنین امکاناتی را ارائه میکنند.
مدار کنترل جک تکلنگه و دولنگه
تعداد موتورهای سیستم یکی از عوامل مهم در انتخاب برد است. در جکهای دولنگه، مدار باید بتواند دو موتور را به شکل هماهنگ کنترل کند و در بسیاری از مدلها امکان تنظیم تأخیر حرکت لنگه اول و دوم وجود دارد. این قابلیت برای جلوگیری از برخورد دو لنگه و ایجاد توالی صحیح باز و بسته شدن اهمیت دارد. در مستندات برخی سازندگان نیز تنظیم تأخیر باز و بسته شدن لنگهها بهعنوان یکی از پارامترهای مدار کنترل مطرح شده است.
مهمترین امکانات مدار کنترل جک پارکینگ
تفاوت میان بردهای مختلف فقط در ولتاژ کاری نیست. امکانات الکترونیکی و ورودیها و خروجیهای برد میتوانند تأثیر مستقیمی بر قابلیتهای سیستم داشته باشند. برخی از مهمترین ویژگیهایی که هنگام انتخاب برد کنترل جک پارکینگ باید بررسی شوند عبارتاند از:
- ورودی فتوسل: برای اتصال چشمی ایمنی و جلوگیری از ادامه حرکت درب هنگام شناسایی مانع.
- خروجی فلاشر: برای اتصال چراغ هشدار هنگام حرکت درب.
- ورودی رسیور: برای دریافت فرمان ریموت کنترل.
- قابلیت رسیور داخلی: در برخی بردها رسیور درون خود مدار تعبیه شده است.
- تنظیم زمان بسته شدن خودکار: امکان تعیین زمان بازماندن درب قبل از بسته شدن.
- تنظیم سرعت: در مدلهای پیشرفتهتر امکان کنترل سرعت حرکت وجود دارد.
- تنظیم گشتاور: امکان تنظیم نیروی موتور متناسب با شرایط درب.
- ورودی میکروسوئیچ یا لیمیت سوئیچ: برای تشخیص موقعیت انتهای مسیر در مدلهای سازگار.
- پشتیبانی از باتری: در برخی بردهای 24 ولت امکان استفاده از باتری پشتیبان وجود دارد.
- قابلیت اتصال تجهیزات کنترل تردد: برخی مدلها ورودیهایی برای اتصال سیستمهای جانبی دارند.
در سیستمهای اتوماسیون حرفهای، ورودیهای ایمنی اهمیت ویژهای دارند. برای مثال، در مستندات Nice ورودیهای فتوسل و Stop برای توقف یا معکوس کردن حرکت در شرایط مشخص تعریف شدهاند و نحوه واکنش سیستم به تجهیزات حفاظتی قابل تنظیم است.
نقش فتوسل در مدار کنترل جک
فتوسل یا چشمی یکی از تجهیزات ایمنی مهم متصل به مدار کنترل جک است. این تجهیز معمولاً از یک فرستنده و گیرنده تشکیل شده و با ایجاد یک مسیر مادون قرمز، حضور مانع در محدوده عبور را تشخیص میدهد. هنگام قطع شدن مسیر، مدار کنترل میتواند طبق تنظیمات خود حرکت درب را متوقف کند یا فرمان برگشت صادر کند.
به همین دلیل هنگام خرید برد جک پارکینگ باید مشخص شود که مدار مورد نظر چه نوع ورودی فتوسلی دارد و آیا با چشمی نصبشده سازگار است یا خیر. سازندگان سیستمهای اتوماسیون نیز در نقشههای نصب خود فتوسل را بهعنوان یکی از اجزای اصلی سیستم در کنار مرکز کنترل، موتور، فلاشر و تجهیزات فرمان در نظر میگیرند.
برد کنترل جک و ریموت کنترل
ریموت کنترل بدون وجود گیرنده مناسب نمیتواند فرمان خود را به مدار جک منتقل کند. در برخی مدارهای کنترل، رسیور ریموت بهصورت داخلی روی برد قرار دارد و در برخی سیستمها میتوان یک رسیور خارجی به مدار متصل کرد. بنابراین هنگام خرید برد جایگزین باید نوع ریموت و فرکانس و روش کدگذاری مورد استفاده در سیستم نیز بررسی شود.
برخی بردهای موجود در بازار از ریموتهای Learning Code یا Rolling Code پشتیبانی میکنند و بعضی مدلها امکان افزودن رسیور خارجی را نیز دارند. برای نمونه، در مشخصات برخی بردهای جک پارکینگ 220 ولت موجود در بازار ایران، پشتیبانی از ریموتهای لرنینگ و هاپینگ و امکان اتصال رسیور خارجی ذکر شده است.
نکات مهم برای خرید مدار کنترل جک پارکینگ
اگر قصد تعویض برد خراب یا ارتقای مدار کنترل جک را دارید، بهتر است پیش از خرید چند مشخصه اصلی را بررسی کنید. اولین مورد، ولتاژ موتور است. مدار 24 ولت را نباید بدون بررسی مشخصات موتور با موتور 220 ولت جایگزین کرد. همچنین تعداد موتورهای سیستم، نوع جک، وجود یا عدم وجود میکروسوئیچ، نوع فتوسل و نوع ریموت نیز باید مشخص باشد.
موضوع مهم دیگر، توان خروجی مدار است. برد باید برای موتور مورد استفاده طراحی شده باشد و ظرفیت خروجی آن با جریان و مشخصات موتور سازگاری داشته باشد. در صورت استفاده از برد نامتناسب، احتمال عملکرد نادرست، گرمشدن قطعات، آسیب به رلهها یا حتی خرابی موتور وجود دارد.
همچنین بهتر است امکانات مورد نیاز آینده را در نظر بگیرید. اگر احتمال دارد سیستم به رسیور خارجی، کلید دیجیتال، سیستم کنترل تردد، باتری پشتیبان یا تجهیزات هوشمند متصل شود، بهتر است بردی انتخاب شود که ورودی و خروجیهای مورد نیاز را داشته باشد.
تفاوت مدار کنترل جک با رسیور جک
این دو قطعه گاهی با یکدیگر اشتباه گرفته میشوند. رسیور وظیفه دریافت فرمان بیسیم ریموت را دارد، در حالی که مدار کنترل مرکز مدیریت عملکرد جک است. در بعضی محصولات، رسیور بهصورت داخلی روی مدار کنترل نصب شده است؛ اما در سیستمهای دیگر ممکن است رسیور یک قطعه جداگانه باشد.
بنابراین اگر فقط ریموت یا گیرنده سیستم دچار مشکل شده باشد، الزاماً نیازی به تعویض کل مدار کنترل نیست. در مقابل، اگر بخشهای اصلی کنترل موتور، ورودیهای ایمنی یا مدار فرمان دچار خرابی شده باشند، تعویض برد ممکن است گزینه مناسبتری باشد.
مدار کنترل جک برای تعمیر یا جایگزینی
یکی از کاربردهای مهم این دسته، جایگزین کردن برد آسیبدیده جک پارکینگ است. در این حالت بهتر است قبل از خرید، مدل دقیق جک، ولتاژ موتور، تعداد لنگهها، نوع میکروسوئیچ، نوع ریموت و مشخصات برد قبلی بررسی شود. تصویر برد قدیمی نیز میتواند برای شناسایی مدل و آرایش ترمینالها مفید باشد.
در برخی موارد امکان استفاده از برد جایگزین عمومی وجود دارد، اما این کار باید بر اساس سازگاری الکتریکی و عملکردی انجام شود. مشخصات فنی محصول، نقشه سیمبندی و دفترچه نصب مهمتر از شباهت ظاهری دو برد هستند. دفترچههای فنی سازندگان نیز بر بررسی مشخصات فنی و اجرای مراحل نصب و راهاندازی مطابق دستورالعمل تأکید دارند.
نصب و تنظیم مدار کنترل جک پارکینگ
نصب مدار کنترل شامل اتصال صحیح تغذیه، موتور، فتوسل، فلاشر، رسیور و سایر تجهیزات است. پس از نصب نیز پارامترهایی مانند زمان حرکت، سرعت، گشتاور و عملکرد تجهیزات ایمنی باید مطابق شرایط درب تنظیم شوند. در مدلهایی که قابلیت یادگیری مسیر دارند، فرآیند Learning یا یادگیری مسیر نیز باید طبق دفترچه همان مدل انجام شود. برخی کنترلرهای مدرن، مسیر حرکت درب را پس از فعالسازی فرآیند یادگیری ثبت میکنند.
به دلیل وجود ولتاژ خطرناک در بعضی مدارها، نصب و تعمیر برد جک پارکینگ بهتر است توسط فرد متخصص انجام شود. در مستندات سازندگان نیز قطع برق هنگام نصب و خودداری از تماس با قطعات الکترونیکی دارای ولتاژ توصیه شده است.
قیمت مدار کنترل جک پارکینگ
قیمت مدار کنترل جک پارکینگ به عواملی مانند ولتاژ، برند، نوع جک، تعداد موتور، قابلیتهای برد، وجود رسیور داخلی، پشتیبانی از باتری و امکاناتی مانند تنظیم سرعت و گشتاور بستگی دارد. به همین دلیل مقایسه قیمت بدون بررسی مشخصات فنی میتواند باعث انتخاب محصول نامناسب شود.
برای انتخاب اقتصادی، ابتدا امکانات ضروری سیستم را مشخص کنید و سپس بردهایی را که با موتور و تجهیزات فعلی سازگار هستند با یکدیگر مقایسه کنید. در صورتی که هدف، ارتقای سیستم باشد، بهتر است قابلیتهای مورد نیاز آینده مانند رسیور خارجی، کنترل تردد یا باتری پشتیبان نیز در انتخاب لحاظ شود.
راهنمای انتخاب بهترین برد جک پارکینگ
بهترین مدار کنترل الزاماً گرانترین مدل نیست؛ بلکه مداری است که از نظر ولتاژ، توان، نوع موتور و تجهیزات جانبی با سیستم شما سازگاری داشته باشد. برای انتخاب دقیق، این موارد را بررسی کنید:
- ولتاژ کاری موتور جک را مشخص کنید.
- تعداد موتورهای متصل به سیستم را بررسی کنید.
- نوع جک را مشخص کنید؛ بازویی یا ریلی.
- وجود میکروسوئیچ یا لیمیت سوئیچ را بررسی کنید.
- نوع و فرکانس ریموت کنترل را مشخص کنید.
- پشتیبانی برد از فتوسل و فلاشر را بررسی کنید.
- در صورت نیاز، قابلیت اتصال باتری پشتیبان را بررسی کنید.
- امکاناتی مانند تنظیم سرعت، گشتاور و زمان بسته شدن خودکار را مقایسه کنید.
- تعداد و نوع ورودیها و خروجیهای مدار را با تجهیزات موجود تطبیق دهید.
- دفترچه نصب و نقشه سیمبندی مدل مورد نظر را پیش از نصب مطالعه کنید.
با توجه به اینکه مدار کنترل، بخش اصلی هماهنگکننده موتور و تجهیزات ایمنی سیستم است، انتخاب صحیح آن میتواند عملکرد روانتر، کنترل بهتر و قابلیت اطمینان بالاتری برای جک پارکینگ ایجاد کند. در این دسته میتوانید مدلهای مختلف مدار کنترل جک پارکینگ، برد جک، مدار فرمان جک و کنترل برد جک پارکینگ را بررسی کرده و بر اساس مشخصات فنی و نوع سیستم خود انتخاب کنید.
سوالات متداول درباره مدار کنترل جک پارکینگ
مدار کنترل جک پارکینگ چه کاری انجام میدهد؟
مدار کنترل مرکز فرمان سیستم جک است و وظیفه مدیریت موتور، دریافت فرمان ریموت، کنترل فتوسل و تجهیزات ایمنی، فلاشر و تنظیم پارامترهایی مانند زمان و سرعت حرکت را بر عهده دارد.
آیا هر برد جک پارکینگ برای هر جکی قابل استفاده است؟
خیر. ولتاژ موتور، توان خروجی، تعداد موتورها، نوع لیمیت سوئیچ، نوع ریموت و ورودیها و خروجیهای برد باید با سیستم موجود سازگار باشد.
تفاوت برد 24 ولت و 220 ولت جک پارکینگ چیست؟
تفاوت اصلی در سازگاری مدار با نوع موتور و منبع تغذیه سیستم است. برد 24 ولت برای موتورهای سازگار با این ولتاژ و برد 220 ولت برای سیستمهای دارای موتور متناسب با برق شهر طراحی میشود.
آیا مدار کنترل جک دارای رسیور داخلی است؟
در برخی مدلها رسیور داخل مدار کنترل قرار دارد، اما در بعضی مدلها باید رسیور خارجی نصب شود. مشخصات فنی هر برد باید برای این موضوع بررسی شود.
آیا میتوان مدار کنترل خراب جک را تعویض کرد؟
بله، در بسیاری از سیستمها امکان تعویض برد وجود دارد؛ اما برد جایگزین باید از نظر ولتاژ، موتور، تجهیزات ایمنی، ریموت و ترمینالهای کنترلی سازگار باشد.
فتوسل چه ارتباطی با مدار کنترل جک دارد؟
فتوسل از طریق ورودی مربوط به تجهیزات ایمنی به مدار کنترل متصل میشود و در صورت شناسایی مانع میتواند باعث توقف یا برگشت حرکت درب شود.
آیا برد جک پارکینگ از باتری پشتیبان پشتیبانی میکند؟
برخی مدلها، بهخصوص بعضی مدارهای 24 ولت، ورودی یا مدار مخصوص باتری پشتیبان دارند. این قابلیت باید در مشخصات فنی همان مدل بررسی شود.
قیمت مدار کنترل جک پارکینگ به چه عواملی بستگی دارد؟
ولتاژ کاری، برند، توان، تعداد موتور قابل کنترل، رسیور داخلی، پشتیبانی از فتوسل و میکروسوئیچ، تنظیم سرعت و گشتاور و سایر امکانات روی قیمت برد تأثیر دارند.
