مشخصات فنی
| ولتاژ تغذیه | 220 ولت |
|---|
| نوع کد | لرنینگ |
|---|
| فرکانس کاری | 433 مگاهرتز |
|---|
| برد ریموت | 30 تا 50 متر (بسته به محیط اطراف) |
|---|
| خروجی فلاشر | دارد |
|---|
| خروجی قفل برقی | دارد |
|---|
| نوع محصول | مدار کنترل جک پارکینگ |
|---|
| کشور سازنده | ایتالیا |
|---|
| برند سازنده | جنیوس |
|---|
| خروجی چشمی | دارد |
|---|
| قابلیت برق اضطراری | ندارد |
|---|
| رنگ | سبز |
|---|
| مقدار گارانتی | 24 ماه |
|---|

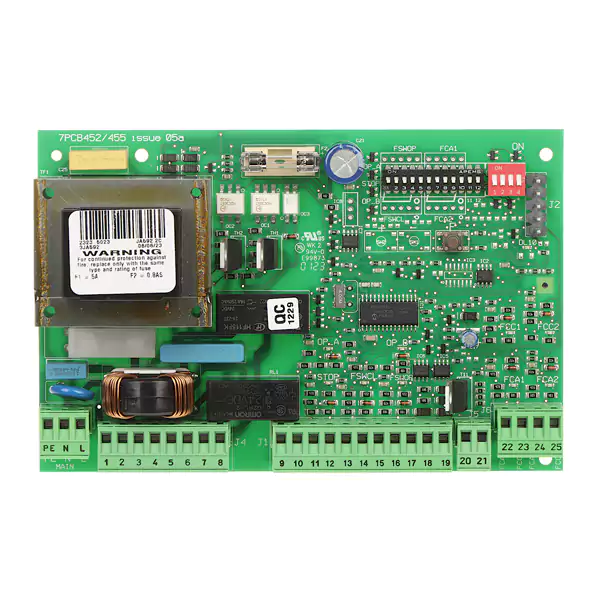

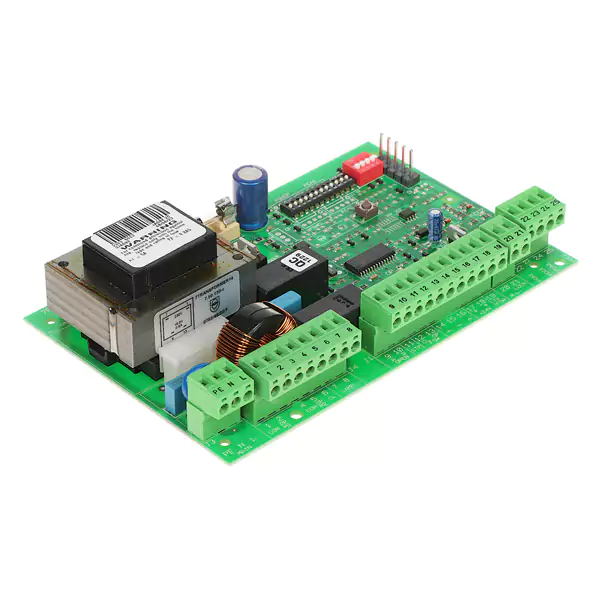

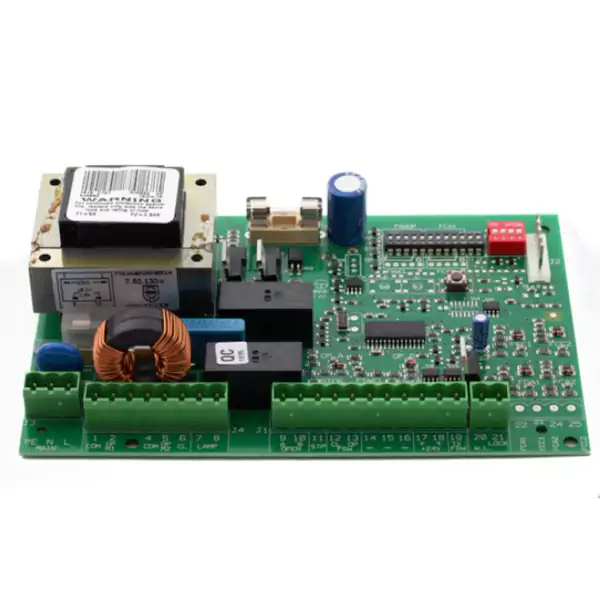

بررسی اجمالی برد کنترل جک پارکینگ جنیوس:
بسیاری از توانایی ها و ویژگی های برندهای مختلف جک پارکینگ را از روی برد کنترل جک پارکینگ می توان تشخیص داد و هر چه این فرایند ساده تر و ویژگی های بیشتری داشته باشد باعث به دست آوردن سهم بیشتری از بازار می گردد.برد کنترل جک پارکینگ جنیوس از نوع 220 ولتی و دارای ترانس اینترنال است و می توان بر روی بسیاری از انواع جک تک لنگه و دو لنگه 220 ولتی قرار داد و راه اندازی نمود.رسیور جک جنیوس به صورت اکسترنال بر روی مدار قرار داده می شود و 5 پایه بسیار مشخص در کنار برد برای این کار تعبیه شده است.می توان ریموت جنیوس را بر روی آن کد دهی نمود و جهت اضافه کردن ریموت درب پارکینگ چندین مدل دیگر نیز می توان بر اساس سلیقه انتخاب و نصب نمود.تنظیمات بسیار آسان و روانی در برد کنترل جک جنیوس قرار دارد و تنها با فشردن یک دکمه و تنظیم دیپ سوئیچ ها برنامه های کاربردی بسیاری فعال می شود.البته برای انجام این کار یعنی نصب و راه اندازی از تکنسین وارد و مجاز استفاده نمایید.
خروجی قفل برقی برای هر مدل و نوعی مناسب ورودی بر روی مدار قرار دارد و این امکان را می دهد که ابتدا فرمان بازشو به قفل و سپس جک ها برود.

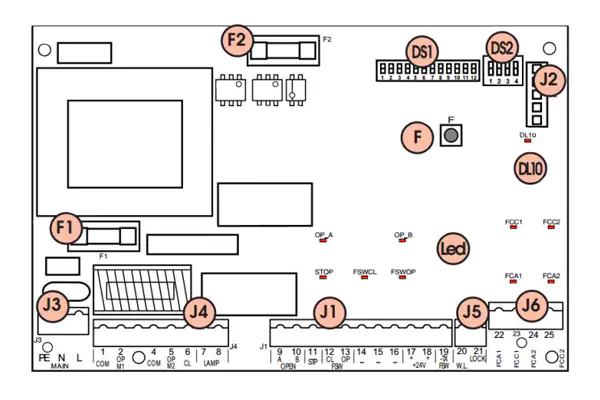

نمای شماتیک برد کنترل جک جنیوس در شکل زیر نشان داده شده است.
میکروسوییچ های برنامه ریزی DS1
میکروسوییچ های برنامه ریزی DS2
کانکتورهای ۲۴ ولت J1
کانکتور رسیور J2
کانکتور برق ورودی ۲۲۰ ولت J3
کانکتور موتور و فلاشر J4
کانکتور قفل برقی و چراغ ۲۴ ولت J5
کانکتور لیمیت سوییچ J6
فیوز ۲۲۰ ولت – ۵ آمپر F1
فیوز ۲۴ ولت – ۸۰۰ میلی آمپر F2
دکمه پروگرام F
LED برنامه دادن به جک DL10
چراغ فرمان دو لنگه بازشو OP-A
چراغ فرمان تک لنگه بازشو OP-B
چراغ استاپ STOP
چراغ فوتوسل درب بازشو FSW OP
چراغ فوتوسل در بسته شدن FSW CL
